Série E6.80L

energetický řetěz série E6.80L
POPTAT / ODESLAT DOTAZ
Ke stažení

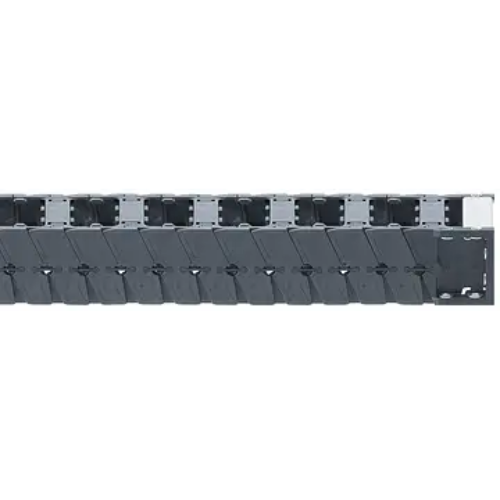

Energetický řetěz e-chain® série E6.80L

  1. O 45 % snížení hmotnosti v porovnání se sérií E6.80
  2. Díky modulární konstrukci lze zkrátit nebo prodloužit dle potřeby
  3. Souvislé kluzné povrchy
  4. Bez spojení s kolíky a otvory
  5. Vnitřní dorazový systém
  6. Malá rozteč pro hladký, tichý provoz
  7. Koncovky KMA s "všestrannou" možností upevnění
  8. Velká vnitřní výška
  9. Varianta s integrovaným C-profilem nebo bez něj

Certifikáty a normy: cleanroom

Serie_E6.80L Vnitřní šířky Bi: 50 až 600 mm
Poloměry ohybu R: 175 (150 - 450 mm na vyžádání)
Rozteč: 65 mm na článek = 16 článků / m
série E6.80L Diagramm Samonosný pojezd
Závislost samonosného pojezdu na dodatečném zatížení.
Osa X: samonosný pojezd v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

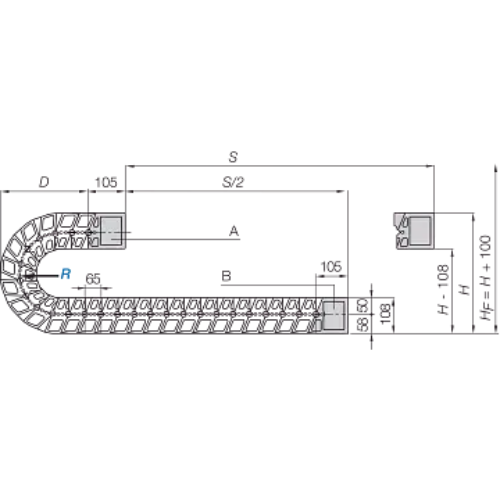

série E6.80L výkres A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 65 mm
Články na m: 16
Pojezd: S
Délka řetězu = S/2 + K
R 150 175 200 250 300
H 516 566 616 716 816
D 306 331 356 406 456
K 605 680 760 915 1075
Kdy použít: Kdy zvolit jiný:
  • Když je vyžadován extrémně tichý řetěz s nízkými vibracemi a vnitřní výškou 80 mm
  • Pro velmi vysoké rychlosti a zrychlení
  • Vnitřní šířka až 550 mm
  • Pro samonosné délky do 2,5 m a plnicí hmotnosti až do 26 kg/m
  • Pro vysoké tlačné a tažné síly
  • Pro malé poloměry ohybu
  • Pro minimální otěr, např. v čistých prostorech
Koncovky

Koncovka
  • Varianta - integrované odlehčení s C-profilem a příponkami Chainfix nebo třmínkovými pásky řetězu
  • C-profil lze namontovat ve vnitřním nebo vnějším poloměru
  • Možné šroubové spojení mimo průřez řetězu
  • Doporučeno pro nepodepřené a kluzné aplikace
  • Pro zúžené montážní poměry
  • Univerzální montáž s "všestrannou" možností upevnění
🔑 Objednací klíč
E6.80L.0.150.0
E6.80L.0.175.0
E6.80L.0.200.0
E6.80L.0.250.0
E6.80L.0.300.0
E6.80L.07.175.0
E6.80L.08.150.0
E6.80L.08.175.0
E6.80L.08.200.0
E6.80L.08.250.0
E6.80L.08.300.0
E6.80L.10.150.0
E6.80L.10.175.0
E6.80L.10.200.0
E6.80L.10.250.0
E6.80L.10.300.0
E6.80L.11.150.0
E6.80L.11.175.0
E6.80L.11.200.0
E6.80L.11.250.0
E6.80L.11.300.0
E6.80L.12.150.0
E6.80L.12.175.0
E6.80L.12.200.0
E6.80L.12.250.0
E6.80L.12.300.0
E6.80L.13.150.0
E6.80L.13.175.0
E6.80L.13.200.0
E6.80L.13.250.0
E6.80L.13.300.0
E6.80L.15.150.0
E6.80L.15.175.0
E6.80L.15.200.0
E6.80L.15.250.0
E6.80L.15.300.0
E6.80L.16.150.0
E6.80L.16.175.0
E6.80L.16.200.0
E6.80L.16.250.0
E6.80L.16.300.0
E6.80L.17.150.0
E6.80L.17.175.0
E6.80L.17.200.0
E6.80L.17.250.0
E6.80L.17.300.0
E6.80L.18.150.0
E6.80L.18.175.0
E6.80L.18.200.0
E6.80L.18.250.0
E6.80L.18.300.0
E6.80L.20.150.0
E6.80L.20.175.0
E6.80L.20.200.0
E6.80L.20.250.0
E6.80L.20.300.0
E6.80L.21.150.0
E6.80L.21.175.0
E6.80L.21.200.0
E6.80L.21.250.0
E6.80L.21.300.0
E6.80L.22.150.0
E6.80L.22.175.0
E6.80L.22.200.0
E6.80L.22.250.0
E6.80L.22.300.0
E6.80L.23.150.0
E6.80L.23.175.0
E6.80L.23.200.0
E6.80L.23.250.0
E6.80L.23.300.0
E6.80L.25.150.0
E6.80L.25.175.0
E6.80L.25.200.0
E6.80L.25.250.0
E6.80L.25.300.0
E6.80L.26.150.0
E6.80L.26.175.0
E6.80L.26.200.0
E6.80L.26.250.0
E6.80L.26.300.0
E6.80L.27.150.0
E6.80L.27.175.0
E6.80L.27.200.0
E6.80L.27.250.0
E6.80L.27.300.0
E6.80L.28.150.0
E6.80L.28.175.0
E6.80L.28.200.0
E6.80L.28.250.0
E6.80L.28.300.0
E6.80L.30.150.0
E6.80L.30.175.0
E6.80L.30.200.0
E6.80L.30.250.0
E6.80L.30.300.0
E6.80L.31.150.0
E6.80L.31.175.0
E6.80L.31.200.0
E6.80L.31.250.0
E6.80L.31.300.0
E6.80L.32.150.0
E6.80L.32.175.0
E6.80L.32.200.0
E6.80L.32.250.0
E6.80L.32.300.0
E6.80L.33.150.0
E6.80L.33.175.0
E6.80L.33.200.0
E6.80L.33.250.0
E6.80L.33.300.0
E6.80L.35.150.0
E6.80L.35.175.0
E6.80L.35.200.0
E6.80L.35.250.0
E6.80L.35.300.0
E6.80L.36.150.0
E6.80L.36.175.0
E6.80L.36.200.0
E6.80L.36.250.0
E6.80L.36.300.0
E6.80L.37.150.0
E6.80L.37.175.0
E6.80L.37.200.0
E6.80L.37.250.0
E6.80L.37.300.0
E6.80L.38.150.0
E6.80L.38.175.0
E6.80L.38.200.0
E6.80L.38.250.0
E6.80L.38.300.0
E6.80L.40.150.0
E6.80L.40.175.0
E6.80L.40.200.0
E6.80L.40.250.0
E6.80L.40.300.0
E6.80L.41.150.0
E6.80L.41.175.0
E6.80L.41.200.0
E6.80L.41.250.0
E6.80L.41.300.0
E6.80L.42.150.0
E6.80L.42.175.0
E6.80L.42.200.0
E6.80L.42.250.0
E6.80L.42.300.0
E6.80L.43.150.0
E6.80L.43.175.0
E6.80L.43.200.0
E6.80L.43.250.0
E6.80L.43.300.0
E6.80L.45.150.0
E6.80L.45.175.0
E6.80L.45.200.0
E6.80L.45.250.0
E6.80L.45.300.0
E6.80L.46.150.0
E6.80L.46.175.0
E6.80L.46.200.0
E6.80L.46.250.0
E6.80L.46.300.0
E6.80L.47.150.0
E6.80L.47.175.0
E6.80L.47.200.0
E6.80L.47.250.0
E6.80L.47.300.0
E6.80L.48.150.0
E6.80L.48.175.0
E6.80L.48.200.0
E6.80L.48.250.0
E6.80L.48.300.0
E6.80L.50.150.0
E6.80L.50.175.0
E6.80L.50.200.0
E6.80L.50.250.0
E6.80L.50.300.0
E6.80L.51.150.0
E6.80L.51.175.0
E6.80L.51.200.0
E6.80L.51.250.0
E6.80L.51.300.0
E6.80L.52.150.0
E6.80L.52.175.0
E6.80L.52.200.0
E6.80L.52.250.0
E6.80L.52.300.0
E6.80L.53.150.0
E6.80L.53.175.0
E6.80L.53.200.0
E6.80L.53.250.0
E6.80L.53.300.0
E6.80L.55.150.0
E6.80L.55.175.0
E6.80L.55.200.0
E6.80L.55.250.0
E6.80L.55.300.0
E6.80L.60.150.0
E6.80L.60.175.0
E6.80L.60.200.0
E6.80L.60.250.0
