Série R4.48L

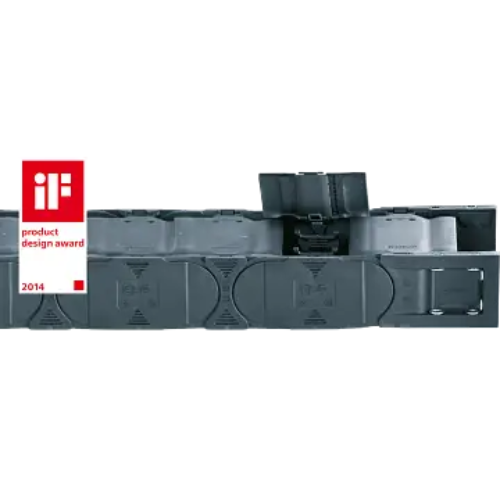

Energetická trubka e-tube série R4.48L

  1. Celkové upevnění
  2. Stabilní za přítomnost velkých sil díky systému „jazýčku a drážky“
  3. Rovný chod Vnitřní/vnější článek
  4. NC bez vyklenutí
  5. Zcela přístupný vnitřní průřez pro snadné plnění
  6. Otvíratelné příčníky lze poskládané otevřít na obou stranách
  7. Lze otevřít podél vnitřního i vnějšího poloměru
  8. Lehčí, lepší dynamické vlastnosti
  9. Tichý chod díky vestavěné „brzdě“

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Serie_R4.48L Vnitřní šířky Bi: 50 až 250 mm
Poloměry ohybu R: 125 až 300 mm
Rozteč: 15 mm na článek
R4.48L Diagramm Samonosné pojezdy
Samonosné pojezdy závisí na hmotnosti
Osa X: samonosná délka v m Osa FLB/FLG
Osa Y: hmotnost náplně v kg/m
Dolní stupnice: pojezd S v m
FLB = bez podpěry s přípustným průvěsem
FLG = bez podepření s přímou horní větví

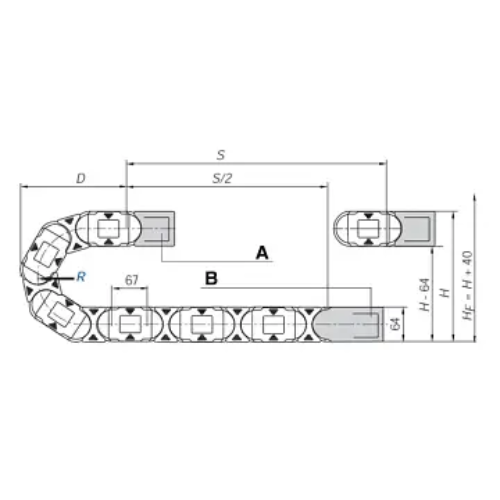

Serie_R4.48L výkres A = pohyblivý konec
B = pevný konec
Rozteč: 67mm
Počet článků na m: 15
Pojezd: S
Délka řetězu = S/2 +K
R 125 150 175 200 250 300 350
H 314 364 414 464 564 664 764
D 258 283 308 333 383 433 483
K 530 610 685 765 920 1080 1235
Kdy použít: Kdy zvolit jinou:
  • Pokud je požadována lehká, cenově výhodná trubka e-tube s vnitřní výškou 48 mm a vysokou dynamikou
  • Nižší hmotnost je možná s vyšší dynamikou
  • Vnitřní šířka až 250 mm
  • Pro samonosné délky až do 3,75 m a plnicí hmotnosti až do 26 kg/m
  • Vhodné také pro boční, stojící a závěsné aplikace
  • Když je třeba extrémně tichý e-chain® (= 46 dB(A)) a s nízkými vibracemi
    » série E6.40
  • Pokud je požadována ještě vyšší pevnost
    » série E4.42
  • V případě dlouhých kluzných pojezdů
    » série E4.42
  • Je-li možné provést kompromis kvůli nákladově efektivnější ceně/pevnosti
    » série 3400/3500
