Série R4.28

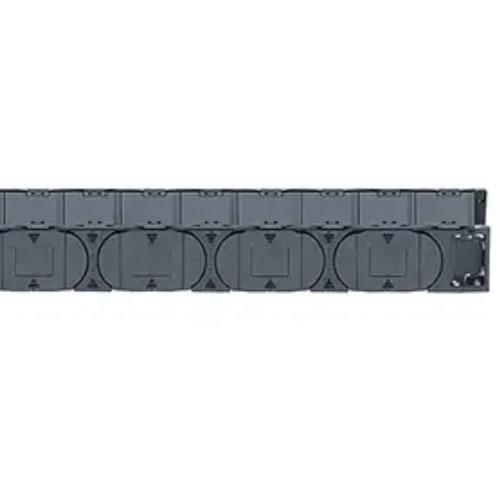

Energetická trubka e-tube série R4.28

  • Pro téměř každou aplikaci
  • Silné příčníky s dvojitým zajištěním
  • Brzda snižující hluk a volitelné tlumiče hluku
  • Vysoká pevnost v tahu pro dlouhé pojezdy a velké samonosné pojezdy
  • Hladké vnitřní povrchy šetrné ke kabelům

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Serie_R4.28 Vnitřní šířky Bi: 50 až 300 mm
Poloměry ohybu R: 63 až 250 mm
Rozteč: 46 mm na článek = 22 článků / m
série R4.28 diagram

Samonosný pojezd
Samonosný pojezd závisí na hmotnosti
Osa X: samonosný pojezd v m Osa FLB/FLG
Osa Y: hmotnost náplně v kg/m
Dolní stupnice: pojezd S v m
FLB = bez podepření s přípustným průvěsem
FLG = bez podepření s přímou horní větví

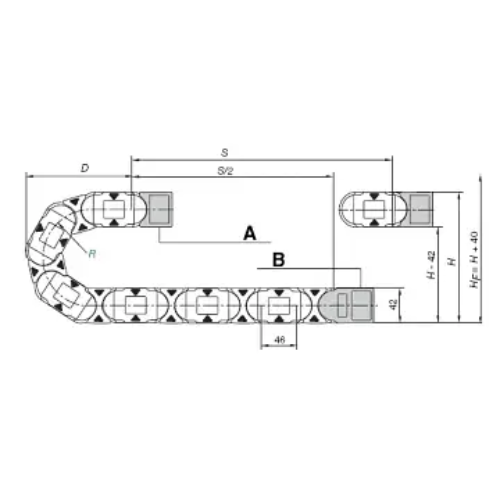

Serie_R4.28 výkres A = pohyblivý konec
B = pevný konec
Rozteč: 46mm
Počet článků na m: 22
Pojezd: S
Délka řetězu = S/2 +K
R
075
100
125
150
175
200
250
H
192 242 292 342 392 442 542
D
165 190 215 240 265 290 340
K
330 410 485 565 645 725 880
Kdy použít: Kdy zvolit jinou:
  • Když je vyžadován odolný e-chain®/e-tube s vnitřní výškou 28 mm
  • Pokud musí být realizovány vnitřní výšky až 300 mm
  • Pro samonosné délky až do 2,5 m a plnicí hmotnosti až do 10 kg/m
  • Pro dlouhé pojezdy až 200 m
  • Pro boční aplikace, stojící a závěšené aplikace
  • Když potřebujete mnoho doplňků a příslušenství
  • Když jsou požadovány velmi nízké vibrace e-chain®
    » série R6.29
  • Když je z ekonomických důvodů požadováno jednostranné otevírání e-chain®
    » série 2400/2500, 2450/2480
