energetická trubka série R6.29
POPTAT / ODESLAT DOTAZ
Ke stažení

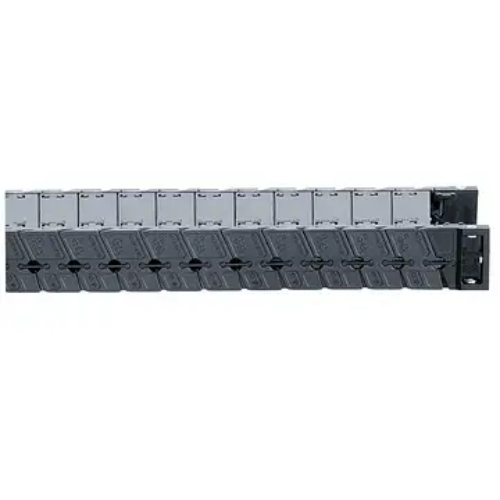

Energetická trubka e-tube série R6.29

  1. Uzavřená energetická trubka - ochrana proti hromadění lehkého prachu, svarovým třískám a proti vlivům prostředí
  2. Žádné připojení čepem a otvorem, prakticky žádný otěr
  3. Díky modulární konstrukci lze zkrátit nebo prodloužit dle potřeby
  4. Rozsáhlé kluzné povrchy
  5. Vnitřní dorazový systém
  6. Malá rozteč pro hladký, tichý provoz
  7. Koncovka KMA s možností "celkového" upevnění (odlehčení tahu možné pomocí oddělené vázací desky řetězu)

Certifikáty a normy: cleanroom

Serie_R6.29 Vnitřní šířky Bi: 30 až 120 mm
Poloměry ohybu R: 55 až 150 mm na vyžádání)
Rozteč: 22 mm na článek = 46 článků / m
série R6.29 Diagramm Samonosný pojezd
Závislost samonosného pojezdu na dodatečném zatížení.
Osa X: Samonosný pojezd v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

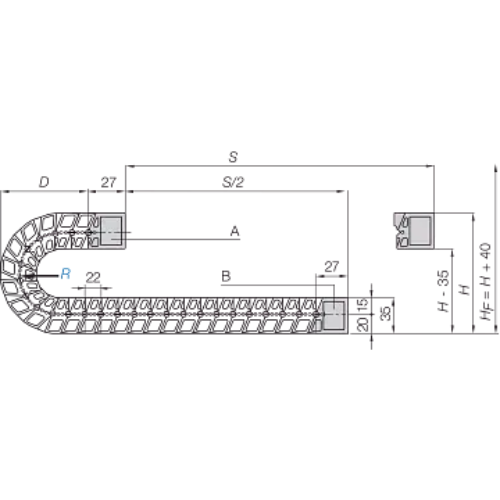

série R6.29 výkres A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 22 mm
Články na m: 46
Pojezd: S
Délka řetězu = S/2 + K

Rozměrová řada trubky R6.29

Obj. číslo Bi [mm] Ba [mm] R [mm] poloměr ohybu
R6.29.030.R.0
 30 46 055 075 100 150
R6.29.040.R.0
 40 56 055
 075
 100
 150
R6.29.050.R.0
 50 66 055
 075
 100
 150
R6.29.060.R.0
 60 76 055
 075
 100
 150
R6.29.080.R.0
 80 96 055
 075
 100
 150
R6.29.110.R.0
 110 126 055
 075
 100
 150
R6.29.120.R.0
 120 136 055
 075
 100
 150
R 055 075 100 150
H 180 220 270 370
D 108 128 153 203
K 220 280 360 520
Kdy použít: Kdy zvolit jinou:
  • Když je vyžadována extrémně tichá trubka s nízkými vibracemi a vnitřní výškou 28 mm
  • Pro velmi vysoké rychlosti a zrychlení
  • Vnitřní šířka až 120 mm
  • Pro samonosné délky až do 1,75 m a plnicí hmotnosti až do 3,6 kg/m
  • Pro vysoké tlačné a tažné síly
  • Pro malé poloměry ohybu
  • Pro minimální otěr, např. v čistých prostorech
Koncovky

Koncovka KMA
  • Šroubové spojení mimo průřez řetězu
  • Doporučeno pro nepodepřené aplikace (kluzné aplikace po konzultaci)
  • Pro zúžené montážní poměry
  • Univerzální montáž s "všestrannou" možností upevnění
