Série R6.52

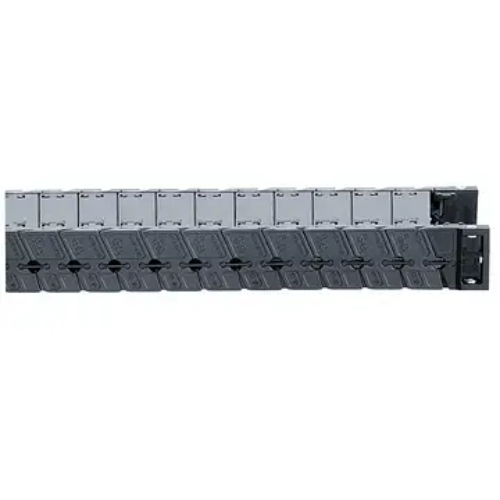

Energetická trubka e-tube série R6.52

  1. Bez spojení "kolík / otvor"
  2. Díky modulárnímu provedení lze zkrátit nebo prodloužit dle potřeby
  3. Malá rozteč pro hladký, tichý provoz
  4. Souvislé kluzné povrchy
  5. Hladší vnitřek, výhodnější pro kabely
  6. Vnitřní dorazový systém
  7. Rozsáhlé kluzné povrchy
  8. Uzavřené provedení - ochrana před hromaděním lehkých nečistot, částečkami ze svařování a vůči vlivům prostředí
  9. Upevňovací objímka KMA s možností "všestranného" upevnění
  10. Varianta s integrovaným C-profilem nebo bez něj

Certifikáty a normy: cleanroom

Serie_R6.52 Vnitřní šířky Bi: 40 až 300 mm
Poloměry ohybu R: 75 až 250 mm na vyžádání
Rozteč: 30 mm na článek = 34 článků / m
série R6.52 Diagramm Samonosný pojezd
Závislost samonosného pojezdu na dodatečném zatížení.
Osa X: Samonosný pojezd v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem

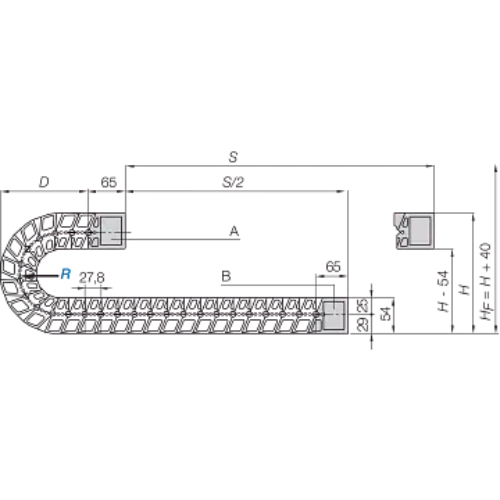

série R6.52 výkres A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 30 mm
Články na m: 34
Pojezd: S
Délka řetězu = S/2 + K

Rozměrová řada trubky R6.52

Obj. číslo Bi [mm] Ba [mm] R [mm] poloměr ohybu
R6.52.050.R.0 50 74 075 100 125 150 200 250
R6.52.075.R.0
75 99 075
100
125
150
200
250
R6.52.100.R.0
100 124 075
100
125
150
200
250
R6.52.125.R.0
125 149 075
100
125
150
200
250
R6.52.150.R.0
150 174 075
100
125
150
200
250
R6.52.175.R.0
175 199 075
100
125
150
200
250
R6.52.200.R.0
200 224 075
100
125
150
200
250
R 063 075 100 125 150 200
H 224 248 298 348 398 498
D 134 146 171 196 221 271
K 255 295 370 450 530 685
Kde použít: Kde zvolit jinou:
  • Když je vyžadována extrémně tichá trubka s nízkými vibracemi a vnitřní výškou 52 mm
  • Pro velmi vysoké rychlosti a zrychlení
  • Vnitřní šířka až 200 mm
  • Pro samonosné délky až do 3,0 m a plnicí hmotnosti do 15 kg/m
  • Pro vysoké tlačné a tažné síly
  • Pro malé poloměry ohybu
  • Pro minimální otěr, např. v čistých prostorech
Koncovky

Koncovka KMA

  • Varianta - integrované odlehčení s C-profilem a příponkami Chainfix nebo třmínkovými plátky
  • C-profile lze namontovat ve vnitřním nebo vnějším poloměru
  • Šroubové spojení mimo průřez řetězu
  • Doporučení pro nepodepřené a kluzné aplikace
  • Pro zúžené montážní poměry
  • Univerzální montáž s "všestrannou" možností upevnění
🔑 Objednací klíč
R6.52.050.075.0
R6.52.050.100.0
R6.52.050.150.0
R6.52.050.200.0
R6.52.050.250.0
R6.52.062.075.0
R6.52.062.100.0
R6.52.062.150.0
R6.52.062.200.0
R6.52.062.250.0
R6.52.075.075.0
R6.52.075.100.0
R6.52.075.150.0
R6.52.075.200.0
R6.52.075.250.0
R6.52.100.075.0
R6.52.100.100.0
R6.52.100.150.0
R6.52.100.200.0
R6.52.100.250.0
R6.52.125.075.0
R6.52.125.100.0
R6.52.125.150.0
R6.52.125.200.0
R6.52.125.250.0
R6.52.150.075.0
R6.52.150.100.0
R6.52.150.150.0
R6.52.150.200.0
R6.52.150.250.0
R6.52.175.075.0
R6.52.175.100.0
R6.52.175.125.0
R6.52.175.150.0
R6.52.175.200.0
R6.52.175.250.0
R6.52.200.075.0
R6.52.200.100.0
R6.52.200.150.0
R6.52.200.200.0
R6.52.200.250.0
