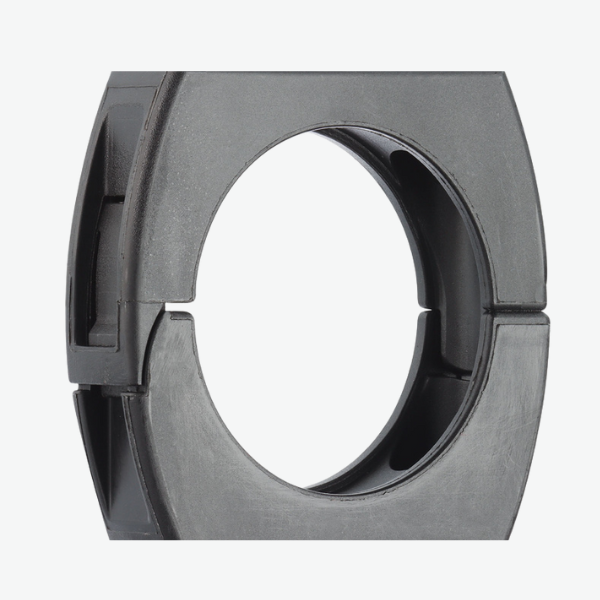

Objímka odlehčená bez hřebenu
Objímka odlehčená bez hřebenu
- Odlehčená varianta oproti standardní objímce
- Objímku lze využít pro všechny série, doporučujeme však využít pouze pro sérii TRL a TRLF
- Objímku lze opevnit na kterýkoliv článek energetického řetězu
- Součástí objímky nejsou hřebeny pro uchycení kabelů/hadic
- Objímky se dodávají pouze s připojovacími otvory bez závitu
| index Ø en. řetězu |
označení |
A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
| 30 |
TL.30.01.Z0 | - |
13 |
- |
24 |
4,5 |
| 40 |
TL.40.01.Z0 | - |
14 |
- |
36 |
5,8 |
| 50 |
- |
- |
- |
- |
- |
- |
| 60 |
TL.60.01.Z0 | - |
20 |
- |
48 |
5,8 |
| 65 |
TL.65.01.Z0 | - |
27 |
- |
64 |
6,5 |
|
65 (R 200) |
- |
- |
- |
- |
- |
- |
| 70 |
TL.70.01.Z0 | - |
27 |
- |
64 |
6,5 |
| 85 |
TL.85.01.Z0 | - |
30 |
- |
64 |
6,5 |
| 85 (R 240) |
- |
- |
- |
- |
- |
- |
| 100 |
TL.100.01.Z0 | - |
30 |
- |
64 |
6,5 |
| 125 |
- |
- |
- |
- |
- |
- |
