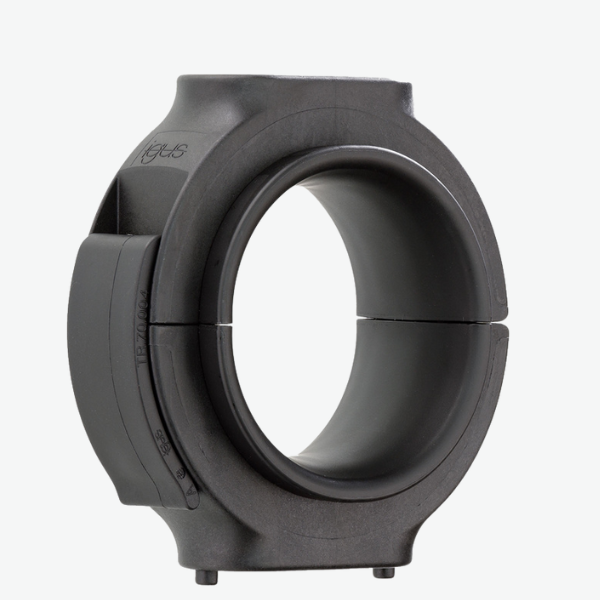

Objímka s kluznou vložkou
Objímka s kluznou vložkou
- Vhodná pro všechny série
- Skrz objímku je umožněn volný pohyb energetického řetězu
- Objímku lze umístit na kterékoliv místo na energetickém řetězu
- Objímky se standardně dodávají s připojovacími otvory bez závitu, nicméně také varianta se závitem existuje
| index Ø en. řetězu | označení | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] |
| 30 | TL.30.05 |
56 |
60 |
36 |
28 |
14 |
36 |
5,8 |
| 40 |
TR.40.05 |
85 |
84,5 |
46 |
32 |
21 |
27 |
6,5 |
| 50 |
TR.50.05 |
96 |
102 |
58 |
67 |
21 |
27 |
6,5 |
| 60 |
TR.60.05 |
126 |
126 |
70 |
50 |
32 |
40 |
9 |
| 65 |
TR.65.05 |
126 |
126 |
75 |
75 |
32 |
40 |
9 |
| 65 (R 200) |
TR.65.05 |
126 |
126 |
75 |
75 |
32 |
40 |
9 |
| 70 |
TR.70.05 |
153 |
155 |
89 |
70 |
35 |
40 |
9 |
| 85 |
TR.85.05 |
153 |
155 |
100 |
84 |
35 |
40 |
9 |
| 85 (R 240) |
TR.85.05 |
153 |
155 |
100 |
84 |
35 |
40 |
9 |
| 100 |
TR.100.05 |
162,5 |
169,5 |
115 |
85 |
28 |
40 |
9 |
| 125 |
TR.125.05 |
179 |
190 |
142 |
84 |
40 |
64 |
9 |
