POPIS

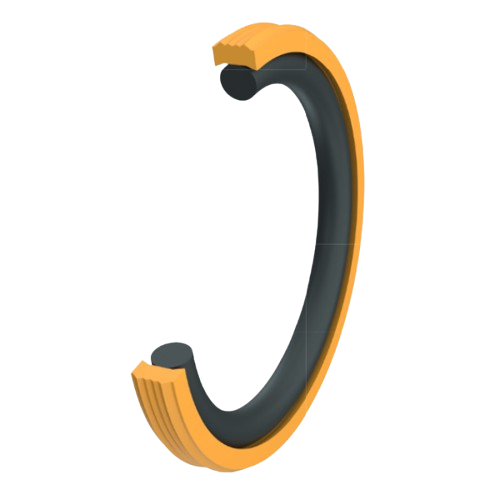

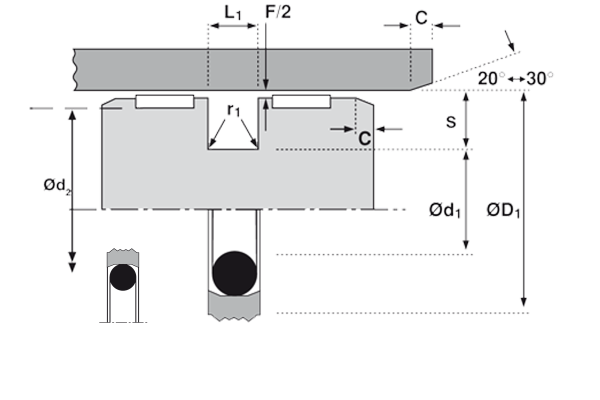

Typ K 764 je kompaktní pístové těsnění určené především pro použití ve válcích lehké hydrauliky. Těsnicí sada je doporučována pro dvojčinné aplikace, u kterých musí být dosažen minimální dynamický průsak. Kromě toho disponuje vylepšenými vlastnostmi také při přechodném jednostranném namáhání tlakem. Těsnicí sada se skládá z profilovaného kroužku vysoce odolného proti opotřebení a O-kroužku jako předepínacího prvku. Doporučuje se použití vodicích kroužků, které se k těsnění přiřazují jednostranně nebo oboustranně. Zástavbové prostory a technické údaje pro vodicí pásky řady F 87 a F 506 najdete v příslušných katalogových listech. Označené zástavbové prostory odpovídají ISO-normě 7425 – část 1.
Výhody
- dvojčinné těsnění s vylepšenými jednočinnými vlastnostmi
- vynikající odolnost vůči opotřebení
- vylepšená dynamická a statická těsnost prostřednictvím nově vyvinuté těsnicí geometrii
- necitlivé vůči částicím nečistot
- dobrá elasticita materiálu zaručuje rychlou a bezproblémovou montáž
- odpadá dodatečná kalibrace
MÉDIA
Standardní verze s O-kroužkem z NBR je vhodná pro použití v minerálních olejích mezi -40 °C až +100 °C. Pro vodu a kapaliny HFA je pro standardní materiálové párování přípustný teplotní rozsah do +40 °C. Odolnost vůči dalším médiím je třeba přezkoušet pro jednotlivé případy.
Provozní podmínky |
|
´v´max. |
Teplotní rozsah |
m/s |
-30 °C / +100 °C |
1 |
200 bar |
0,5 |
250 bar |
