Snadné úspory místa: Nové kompaktní otočné stoly

S novou kompaktní verzí otočného stolu PRT-04 přináší společnost igus, v Česku výhradně zastoupená firmou HENNLICH prostorově úsporné řešení pro přesné rotační pohyby při středním zatížení. Díky použití bezúdržbových a vysoce výkonných plastů v kluzných prvcích je ložisko zcela bezúdržbové a odolné proti korozi – ideální pro moderní stroje s omezeným montážním prostorem.

Ať už v balicích strojích, montážních stolech nebo ovládacích a řídicích pultech obráběcích strojů – otočné stoly zajišťují přesné rotační pohyby i při vysokých frekvencích pohybů. Právě pro tyto scénáře použití vyvíjí společnost igus již více než 20 let otočné stoly z vysoce výkonných plastů odolných proti opotřebení. Otočné stoly mají radiálně a axiálně působící kluzné prvky mezi vnitřním a vnějším kroužkem. Bezúdržbová konstrukce zajišťuje minimalizaci tření a opotřebení bez použití mazání. Speciálně pro stále menší montážní prostory ve strojírenství vyvinula společnost igus novou kompaktní verzi své řady iglidur PRT-04. „Naši zákazníci čelí mnohem častěji výzvě integrovat výkonné komponenty do stále kompaktnějších strojních koncepcí,“ říká Tomáš Vlk, produktový manažer pro dry-tech produkty ve společnosti HENNLICH.

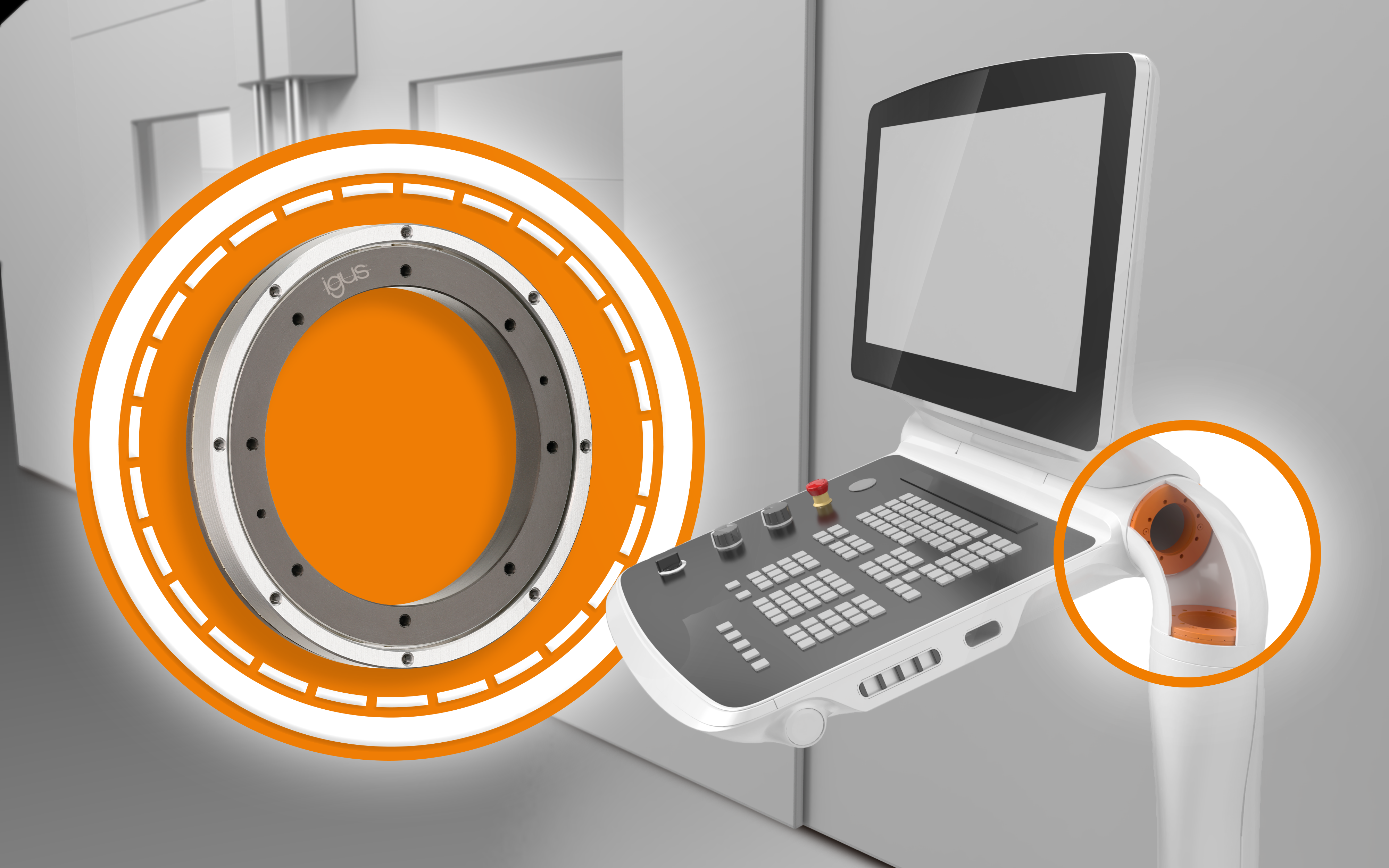

Zvláště kompaktní verze osvědčeného otočného stolu nabízí konstruktérům prostorově úsporné, lehké a zároveň ekonomické řešení pro rotační pohyby při středním zatížení. Kompaktní konstrukce se zmenšeným vnějším kroužkem vytváří prostor ve vnitřním průměru, takže lze přímo integrovat kabely a pohony. Ve srovnání s předchozí řadou PRT-01 je kompaktní verze přibližně o 50 procent plošší, o 60 procent lehčí a o 20 procent levnější – což je rozhodující výhoda pro pohyblivé aplikace a modulární koncepce strojů. Montáž je také jednodušší. Ložisko se přišroubuje k vnějšímu kroužku na ose.

Vysoce výkonné polymery pro každé použití

Díky použití vysoce výkonných plastů, jako je iglidur J v kluzných prvcích, je otočný stůl nejen odolný, ale také samomazný, odolný proti korozi. Navíc je i extrémně tichý. Pro speciální požadavky, například v potravinářské technice, jsou k dispozici materiály splňující požadavky FDA, jako je iglidur A180 a iglidur A181. Jako kluzné prvky lze použít také materiál iglidur JPF bez PTFE nebo ESD materiál iglidur F2.

Modulární, univerzální a testované

Nová kompaktní verze je k dispozici pro všechny velikosti řady PRT-04. Společnost igus v současné době pracuje také na prostorově úsporné verzi své řady PRT-02, která je vhodná zejména pro aplikace s vysokými momenty převrácení.
