Série E2.38 / E2i.38

Ke stažení

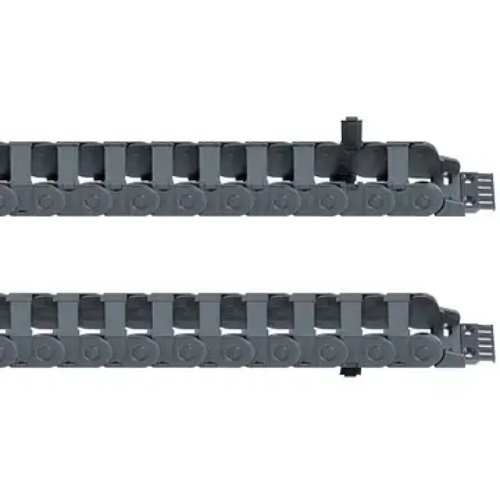

Energetický řetěz e-chain® série E2i.38/E2.38

Energetický řetěz série E2i.38/E2.38 systému energetického řetězu E2.1 se vyznačuje dlouhou životností, obzvláště tichým chodem, snadným plněním a instalací.

Certifikáty a normy:

	Vnitřní šířky Bi: 50 mm Poloměry ohybu R: 63 až 250 mm
	Samonosné pojezdy Samonosné pojezdy versus hmotnost Osa X: Samonosná délka v m Osa FLB/FLG Osa Y: Hmotnost náplně v kg/m Dolní stupnice: Pojezd S v m FLB = Samonosný s povoleným průvěsem FLG = Samonosný s přímou horní větví

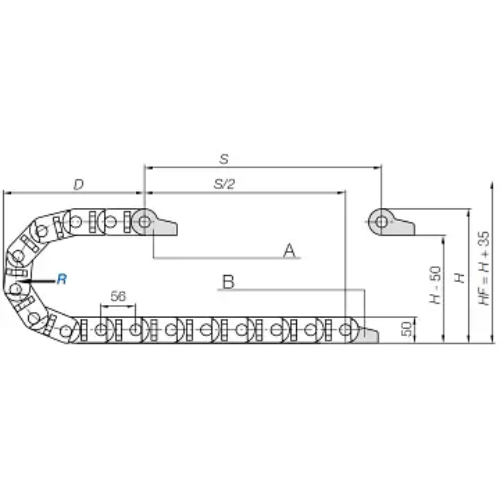

	A = Pohyblivý konec B = Pevný konec Rozteč: 56 mm Řetězový článek na m: 18 Pojezd: S Délka řetězu: L= / + K_x000D_

Rozměrová řada řetězů série E2i.38/E2.38

Obj. číslo	Bi [mm]	Ba [mm]	R [mm] poloměr ohybu
E2i.38.050.R.0	50	67	063	075	100	125	150	175	200	250
E2i.38.065.R.0	65	82	063	075	100	125	150	175	200	250
E2i.38.075.R.0	75	92	063	075	100	125	150	175	200	250
E2i.38.090.R.0	90	107	063	075	100	125	150	175	200	250
E2i.38.100.R.0	100	117	063	075	100	125	150	175	200	250
E2i.38.125.R.0	125	142	063	075	100	125	150	175	200	250
E2i.38.150.R.0	150	167	063	075	100	125	150	175	200	250
E2i.38.175.R.0	175	192	063	075	100	125	150	175	200	250

R	063	075	100	125	150	175	200	250
H	176	200	250	300	350	400	450	550
D	172	184	209	234	259	284	309	359
K	310	350	430	505	585	665	745	900

Kdy použít:	Kdy zvolit jiný:
Využitelnější vnitřní prostor s vnitřní výškou Snadné otevírání – řetězy e-chain otevíratelné z obou stran Větší pevnost pro samonosné pojezdy Delší životnost pro kluzné aplikace Integrovaný rošt pro vnitřní dělení v krocích po 2,5 mm Šetrný ke kabelům díky hladkému vnitřku Tichý chod díky integrované brzdě	Pokud je požadován lehký, cenově výhodný řetěz e-chain® » E4.1L Když je vyžadována ještě vyšší stabilita » E4.1L Pro velmi jednoduché aplikace s rychlým plněním » easy chain®

🔑 Objednací klíč
E2I.38.050.063.0
E2I.38.050.075.0
E2I.38.050.100.0
E2I.38.050.125.0
E2I.38.050.150.0
E2I.38.050.175.0
E2I.38.050.200.0
E2I.38.050.250.0
E2I.38.065.063.0
E2I.38.065.075.0
E2I.38.065.100.0
E2I.38.065.125.0
E2I.38.065.150.0
E2I.38.065.175.0
E2I.38.065.200.0
E2I.38.065.250.0
E2I.38.075.063.0
E2I.38.075.075.0
E2I.38.075.100.0
E2I.38.075.125.0
E2I.38.075.150.0
E2I.38.075.175.0
E2I.38.075.200.0
E2I.38.075.250.0
E2I.38.090.063.0
E2I.38.090.075.0
E2I.38.090.100.0
E2I.38.090.125.0
E2I.38.090.150.0
E2I.38.090.175.0
E2I.38.090.200.0
E2I.38.090.250.0
E2I.38.100.063.0
E2I.38.100.075.0
E2I.38.100.100.0
E2I.38.100.125.0
E2I.38.100.150.0
E2I.38.100.175.0
E2I.38.100.200.0
E2I.38.100.250.0
E2I.38.125.063.0
E2I.38.125.075.0
E2I.38.125.100.0
E2I.38.125.125.0
E2I.38.125.150.0
E2I.38.125.175.0
E2I.38.125.200.0
E2I.38.125.250.0
E2I.38.150.063.0
E2I.38.150.075.0
E2I.38.150.100.0
E2I.38.150.125.0
E2I.38.150.150.0
E2I.38.150.175.0
E2I.38.150.200.0
E2I.38.150.250.0
E2I.38.175.063.0
E2I.38.175.075.0
E2I.38.175.100.0
E2I.38.175.125.0
E2I.38.175.150.0
E2I.38.175.175.0
E2I.38.175.200.0
E2I.38.175.250.0

🔑 Objednací klíč
E2.38.050.063.0
E2.38.050.075.0
E2.38.050.100.0
E2.38.050.125.0
E2.38.050.150.0
E2.38.050.175.0
E2.38.050.200.0
E2.38.050.250.0
E2.38.065.063.0
E2.38.065.075.0
E2.38.065.100.0
E2.38.065.125.0
E2.38.065.150.0
E2.38.065.175.0
E2.38.065.200.0
E2.38.065.250.0
E2.38.075.063.0
E2.38.075.075.0
E2.38.075.100.0
E2.38.075.125.0
E2.38.075.150.0
E2.38.075.175.0
E2.38.075.200.0
E2.38.075.250.0
E2.38.090.063.0
E2.38.090.075.0
E2.38.090.100.0
E2.38.090.125.0
E2.38.090.150.0
E2.38.090.175.0
E2.38.090.200.0
E2.38.090.250.0
E2.38.100.063.0
E2.38.100.075.0
E2.38.100.100.0
E2.38.100.125.0
E2.38.100.150.0
E2.38.100.175.0
E2.38.100.200.0
E2.38.100.250.0
E2.38.125.063.0
E2.38.125.075.0
E2.38.125.100.0
E2.38.125.125.0
E2.38.125.150.0
E2.38.125.175.0
E2.38.125.200.0
E2.38.125.250.0
E2.38.150.063.0
E2.38.150.075.0
E2.38.150.100.0
E2.38.150.125.0
E2.38.150.150.0
E2.38.150.175.0
E2.38.150.200.0
E2.38.150.250.0
E2.38.175.063.0
E2.38.175.075.0
E2.38.175.100.0
E2.38.175.125.0
E2.38.175.150.0
E2.38.175.175.0
E2.38.175.200.0
E2.38.175.250.0
