Série E2.48 / E2i.48

energetický řeětz e-chain série E2.48,E2i.48
POPTAT / ODESLAT DOTAZ
Ke stažení

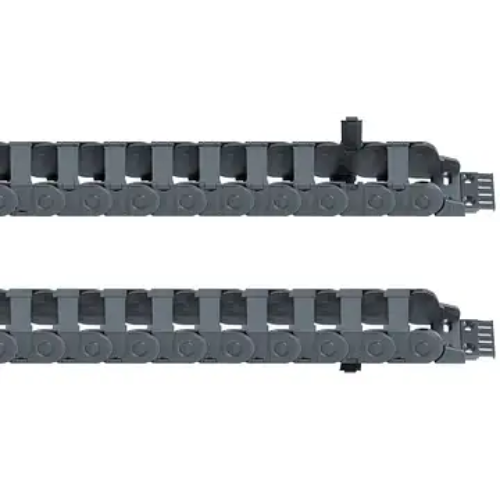

Energetický řetěz e-chain série E2i.48/E2.48

Energetický řetěz série E2.48/E2i.48 systému energetických řetězů E2.1 se vyznačuje dlouhou životností, obzvláště tichým chodem, snadným plněním a instalací.

Certifikáty a normy: RoHS 2 2011_65_EU REACH

série E2.48_E2i.48 Vnitřní šířky: 50 mm
Poloměry ohybu R: 75 až 300 mm
série E2.48,E2i.48 diagramm

Samonosné pojezdy
Samonosná pojezdy versus hmotnost
Osa X: Samonosná délka v m Osa FLB/FLG
Osa Y: Hmotnost náplně v kg/m Dolní stupnice
Pojezd S v m
FLB = Samonosný s povoleným průvěsem
FLG = Samonosný s přímou horní větví

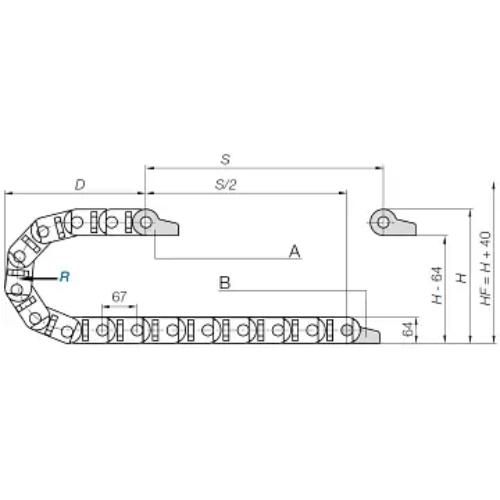

Serie_E2.48, E2i.48 výkres A = pohyblivý konec
B = pevný konec
Rozteč: 67 mm
Řetězový článek na m: 15
Pojezd: S
Délka řetězu: L = / + K_x000D_

Rozměrová řada řetězů série E2i.48/E2.48

Obj. číslo  Bi
[mm]		 Ba
[mm]		 R [mm] poloměr ohybu
E2i.48.075.R.0 75 97 075 100 125 150 175 200 250 300
E2i.48.100.R.0
 100 122 075
 100
 125
 150
 175
 200
 250
 300
E2i.48.115.R.0
 115 137 075
 100
 125
 150
 175
 200
 250
 300
E2i.48.125.R.0
 125 147 075
 100
 125
 150
 175
 200
 250
 300
E2i.48.150.R.0
 150 172 075
 100
 125
 150
 175
 200
 250
 300
E2i.48.175.R.0
 175 197 075
 100
 125
 150
 175
 200
 250 300
E2i.48.200.R.0
 200 222 075
 100
 125
 150
 175
 200
 250
 300
E2i.48.225.R.0
 225 247 075
 100
 125
 150
 175
 200
 250
 300
E2i.48.250.R.0
 250 272 075
 100
 125
 150
 175
 200
 250
 300
R 075 100 125 150 175 200 250 300
H 214 264 314 364 414 464 564 664
D 208 233 258 283 308 333 383 433
K 370 450 530 610 685 765 920 1080
Kdy použít: Kdy zvolit jiný:
  • Snadné otevírání
  • Větší pevnost pro samonosné délky
  • Delší životnost pro kluzné aplikace
  • Integrovaný rošt pro vnitřní dělení v krocích po 2,5 mm
  • Šetrný ke kabelům díky hladkému vnitřku
  • Tichý chod díky integrované brzdě
  • Když je požadován lehký, nákladově efektivní řetěz e-chain®
    » E4.1L
  • Když je vyžadována ještě vyšší stabilita
    » E4.1L
  • Pro velmi jednoduché aplikace s rychlým plněním
    » easy chain®
🔑 Objednací klíč
E2I.48.075.075.0
E2I.48.075.100.0
E2I.48.075.125.0
E2I.48.075.150.0
E2I.48.075.175.0
E2I.48.075.200.0
E2I.48.075.250.0
E2I.48.075.300.0
E2I.48.100.075.0
E2I.48.100.100.0
E2I.48.100.125.0
E2I.48.100.150.0
E2I.48.100.175.0
E2I.48.100.200.0
E2I.48.100.250.0
E2I.48.100.300.0
E2I.48.115.075.0
E2I.48.115.100.0
E2I.48.115.125.0
E2I.48.115.150.0
E2I.48.115.175.0
E2I.48.115.200.0
E2I.48.115.250.0
E2I.48.115.300.0
E2I.48.125.075.0
E2I.48.125.100.0
E2I.48.125.125.0
E2I.48.125.150.0
E2I.48.125.175.0
E2I.48.125.200.0
E2I.48.125.250.0
E2I.48.125.300.0
E2I.48.150.075.0
E2I.48.150.100.0
E2I.48.150.125.0
E2I.48.150.150.0
E2I.48.150.175.0
E2I.48.150.200.0
E2I.48.150.250.0
E2I.48.150.300.0
E2I.48.175.075.0
E2I.48.175.100.0
E2I.48.175.125.0
E2I.48.175.150.0
E2I.48.175.175.0
E2I.48.175.200.0
E2I.48.175.250.0
E2I.48.175.300.0
E2I.48.200.075.0
E2I.48.200.100.0
E2I.48.200.125.0
E2I.48.200.150.0
E2I.48.200.175.0
E2I.48.200.200.0
E2I.48.200.250.0
E2I.48.200.300.0
E2I.48.225.075.0
E2I.48.225.100.0
E2I.48.225.125.0
E2I.48.225.150.0
E2I.48.225.175.0
E2I.48.225.200.0
E2I.48.225.250.0
E2I.48.225.300.0
E2I.48.250.075.0
E2I.48.250.125.0
E2I.48.250.175.0
E2I.48.250.200.0
E2I.48.250.250.0
E2I.48.250.300.0
🔑 Objednací klíč
E2.48.075.075.0
E2.48.075.100.0
E2.48.075.125.0
E2.48.075.150.0
E2.48.075.175.0
E2.48.075.200.0
E2.48.075.250.0
E2.48.075.300.0
E2.48.100.075.0
E2.48.100.100.0
E2.48.100.125.0
E2.48.100.150.0
E2.48.100.175.0
E2.48.100.200.0
E2.48.100.250.0
E2.48.100.300.0
E2.48.115.075.0
E2.48.115.100.0
E2.48.115.125.0
E2.48.115.150.0
E2.48.115.175.0
E2.48.115.200.0
E2.48.115.250.0
E2.48.115.300.0
E2.48.125.075.0
E2.48.125.100.0
E2.48.125.125.0
E2.48.125.150.0
E2.48.125.175.0
E2.48.125.200.0
E2.48.125.250.0
E2.48.125.300.0
E2.48.150.075.0
E2.48.150.100.0
E2.48.150.125.0
E2.48.150.150.0
E2.48.150.175.0
E2.48.150.200.0
E2.48.150.250.0
E2.48.150.300.0
E2.48.175.075.0
E2.48.175.100.0
E2.48.175.125.0
E2.48.175.150.0
E2.48.175.175.0
E2.48.175.200.0
E2.48.175.250.0
E2.48.175.300.0
E2.48.200.075.0
E2.48.200.100.0
E2.48.200.125.0
E2.48.200.150.0
E2.48.200.175.0
E2.48.200.200.0
E2.48.200.250.0
E2.48.200.300.0
E2.48.225.075.0
E2.48.225.100.0
E2.48.225.125.0
E2.48.225.150.0
E2.48.225.175.0
E2.48.225.200.0
E2.48.225.250.0
E2.48.225.300.0
E2.48.250.075.0
E2.48.250.100.0
E2.48.250.125.0
E2.48.250.150.0
E2.48.250.175.0
E2.48.250.200.0
E2.48.250.250.0
E2.48.250.300.0
