Série E3.10

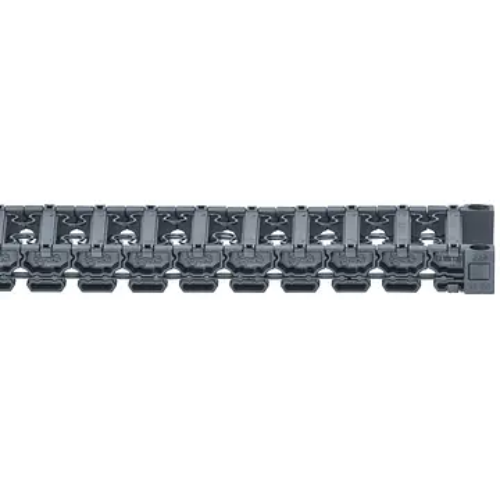

Energetický řetěz e-chain® série E3.10
Certifikáty a normy:
 |
Vnitřní šířky Bi: 20 až 60 mm Poloměry ohybu R: 15 až 48 mm Rozteč: 16,7 mm na článek = 60 článků / m |
 |

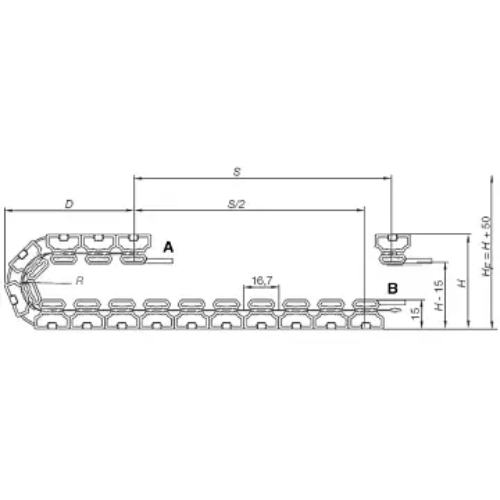

A1 = Pohyblivý konec A2 = Pevný konec Rozteč: 16,7 mm Články na m: 60 Pojezd: S Délka řetězu = S/2 + K |
Rozměrová řada řetězu E3.10
| Obj. číslo | Bi [mm] | Ba [mm] | R [mm] poloměr ohybu |
|||
| E3.10.020.R.0 | 20 | 32 | 015 | 028 | ||
| E3.10.040.R.0 |
40 | 52 | 015 | 038 | 048 | |
| E3.10.060.R.0 |
60 | 72 | 015 | 038 | ||
| R | 015 | 028 | 038 | 048 |
| H | 60 | 86 | 106 | 126 |
| D | 50 | 63 | 73 | 83 |
| K | 85 | 125 | 155 | 185 |
| Kdy použít: | Kdy zvolit jiný: |
|---|---|
|
|
| Koncovky |
|
|---|---|
 Koncovka |
 |
|
|
| 🔑 Objednací klíč |
| E3.10.020.015.0 |
| E3.10.020.028.0 |
| E3.10.040.015.0 |
| E3.10.040.038.0 |
| E3.10.040.048.0 |
| E3.10.060.015.0 |
| E3.10.060.038.0 |
| E3.10.060.048.0 |
