Série T3.29

Ke stažení

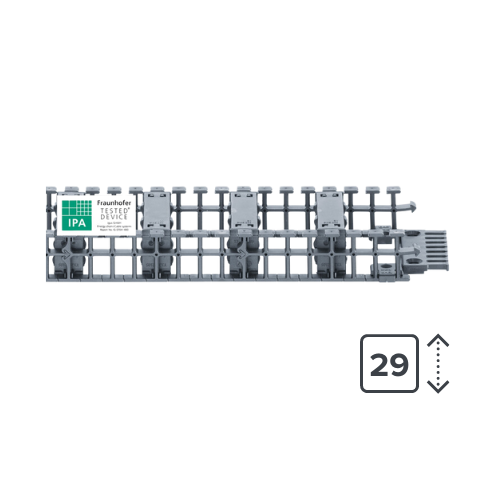

Energetický řetěz e-chain® série T3.29

1. Bočnice z jednoho dílu
2. Ideální pro vysoké zrychlení a rychlosti
3. Úhelníkový držák pro umístění vázací desky s odlehčením tahu
4. Trojdílná konstrukce
5. Zkráceno podle „požadavku“
6. K dispozici příslušenství jako vnitřní dělení, odlehčení tahu
7. Předvídatelná životnost
8. Prakticky žádný polygonální efekt

	Vnitřní šířka Bi: 30 to 120 mm Poloměr ohybu R: 38 mm Rozteč: 22 mm každý článek = 46 článků / m (1005 mm)
	Samonosný pojezd Závislost délky bez podpory na přídavném zatížení; Osa X: délka bez podpory v m FLB/FLG; Osa Y: přídavné zatížení v kg/m; Spodní měřítko: pojezd S v m; FLB = Bez podpory s přípustným průhybem FLG = bez podpory s přímou horní větví

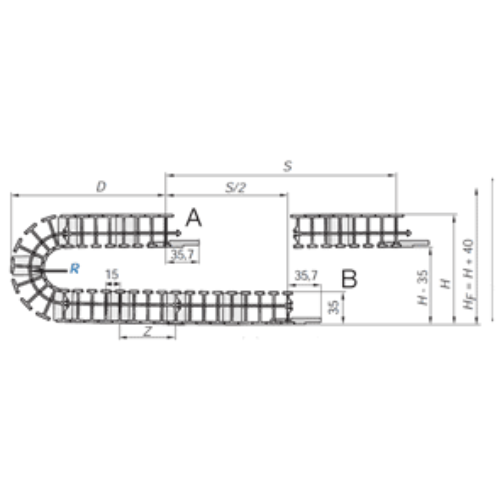

	A = pohyblivý konec B = pevný konec Rozteč: 15 mm články na m: 67 článků / 1005 mm pojezd: S Délka řetězu = S/2 + K

Rozměrová řada řetězu T3.29
Obj. číslo	Bi [mm]	Ba [mm]	R [mm] poloměr ohybu
T3.29.030.R.0	30	55	038
T3.29.040.R.0	40	65	038
T3.29.050.R.0	50	75	038
T3.29.060.R.0	60	85	038
T3.29.070.R.0	70	95	038
T3.29.080.R.0	80	105	038
T3.29.090.R.0	90	115	038
T3.29.100.R.0	100	125	038
T3.29.110.R.0	110	135	038
T3.29.120.R.0	120	145	038
T3.29.140.R.0	140	165	038

R	038
H	216
D	11
K	210

Kdy použít:	Kdy zvolit jiný:
Když potřebujete velmi lehký a cenově výhodný e-chain® s vnitřní výškou 29 mm Pro vnitřní šířky až do 140 mm Pro samonosné délky až do 1,45 m a plnicí hmotnosti až do 1,0 kg/m Když potřebujete e-chain® pro vysoká zrychlení a rychlosti Pokud je požadován e-chain® se skoro žádným polygonálním efektem Pro malé poloměry ohybu a nejmenší instalační prostory Když je požadováno rychlé a snadné plnění a sestava Pro minimální otěr (např. v čistých prostorech)	Když je vyžadován e-chain® pro větší hmotnost plnění » série E61.29 Když potřebujete uzavřený e-chain® pro tichý chod » série R6.29

Kdy použít:

Kdy zvolit jiný:

Když potřebujete velmi lehký a cenově výhodný e-chain® s vnitřní výškou 29 mm
Pro vnitřní šířky až do 140 mm
Pro samonosné délky až do 1,45 m a plnicí hmotnosti až do 1,0 kg/m
Když potřebujete e-chain® pro vysoká zrychlení a rychlosti
Pokud je požadován e-chain® se skoro žádným polygonálním efektem
Pro malé poloměry ohybu a nejmenší instalační prostory
Když je požadováno rychlé a snadné plnění a sestava
Pro minimální otěr (např. v čistých prostorech)

Když je vyžadován e-chain® pro větší hmotnost plnění
» série E61.29
Když potřebujete uzavřený e-chain® pro tichý chod
» série R6.29

Koncovky - upevňovací objímky
	Pevně připojeno k E-Chain® Minimalizovaná vnější šířka Upevnění řetězů E-Chain® je možné na spodní povrchu Možnost umístění vázací desky s odlehčovačem tahu

🔑 Objednací klíč
T3.29.030.038.0
T3.29.040.038.0
T3.29.050.038.0
T3.29.060.038.0
T3.29.070.038.0
T3.29.070.038.0.LBT
T3.29.080.038.0
T3.29.090.038.0
T3.29.100.038.0
T3.29.110.038.0
T3.29.120.038.0
T3.29.140.038.0
T3.29.140.038/055.0
