Nosné držáky SB-xxx
Nosné držáky SB-xxx
- k upevňování termostatů a svorkovnicových skříní na potrubí, kabelové lávky apod.

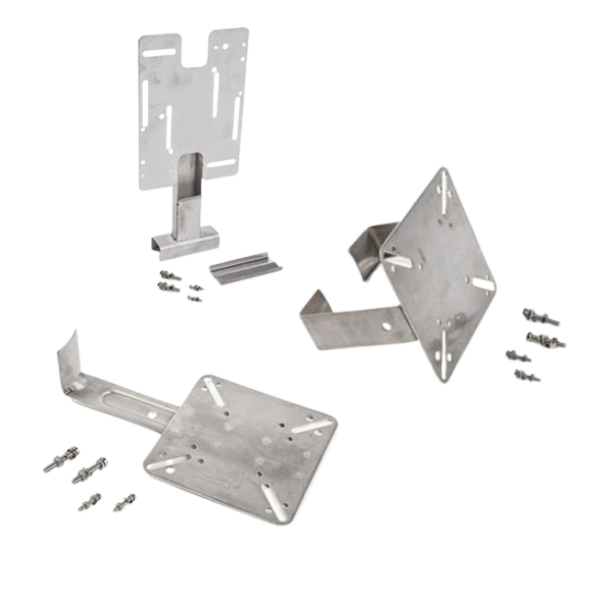

Nosné držáky se používají k upevnění zařízení, jako jsou termostaty nebo rozvodné skříně, k potrubí nebo kabelovým lávkám.
Nosné držáky vyžadují doplňující stahovací spony, které je nutné objednat samostatně. Držáky obsahují sadu upevňovacích šroubů M6 a/nebo M4, podložky a pérové podložky k upevnění jedné rozvodné skříně nebo termostatu.
V tabulce níže je uvedena typická kompatibilita jednotlivých držáků s příslušným zařízením:
| Označení |
Rozměr desky |
Vzdálenost mezi potrubím a deskou |
Potřebný počet spon |
| SB-100 | 160 x 230 mm | 100 mm | 2 |
| SB-101 | 160 x 160 mm | 160 mm | 2 |
| SB-110 | 130 x 130 mm | 100 mm | 1 |
| SB-130 | 180 x 315 mm | neuvedeno | 2 |
| SB-111 | 130 x 130 mm | 100 mm | 2 |
| SB-120 | 220 x 120 mm | 120 mm | 2 |
| JB-SB-26 | 80 x 80 mm | 100 mm | 1 |
| SB-125 | 220 x 232 mm | 100 mm | 2 |
