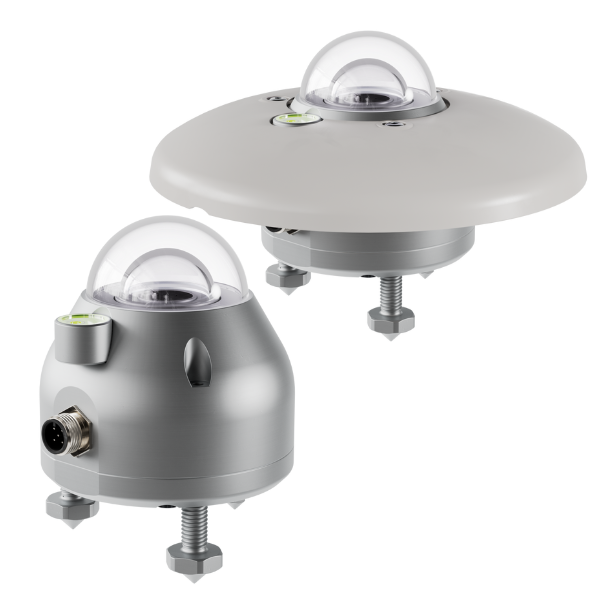

Pyranometr LPS10
Přesné měření ozáření pro fotovoltaiku i meteorologii
Pyranometry řady PYRAsense měří ozáření na rovném povrchu (W/m²), což je součet přímého slunečního ozáření a difúzního ozáření. Řada PYRAsense LPS10 spadá do kategorie spektrálně plochých pyranometrů třídy A podle normy ISO 9060:2018 a splňuje požadavky WMO (Světová meteorologická organizace) „Příručky pro přístroje a metody pozorování“ a normy IEC 61724-1 pro fotovoltaické systémy třídy A.
Interní senzory teploty, relativní vlhkosti a tlaku integrované v modelech LPS10Mxx umožňují neustále sledovat provozní podmínky pyranometru a předem předvídat nutnost údržby, čímž zajišťují vždy spolehlivá měření.
Integrovaná vodováha a nastavitelné nožky usnadňují horizontální vyrovnání během instalace. Volitelně mohou být modely LPS10Mxx vybaveny snímačem náklonu (volba T v objednacím kódu), který kromě usnadnění instalace pyranometru umožňuje i nepřetržité sledování správné instalace.
Pomocí softwaru DATAsense lze senzory konfigurovat, monitorovat měření v reálném čase a ukládat zaznamenané hodnoty.
Standardní typy
| Model | Výstup | Snímač náklonu | |
| Modbus-RTU | Analogový | ||
| LPS10M00 | ✓ | - | - |
| LPS10M0T | ✓ |
- | ✓ |
| LPS10MA0 | ✓ |
nastavitelný analog 4-20mA, 0-10V, 0-20mA, 0-5 V |
- |
| LPS10MAT | ✓ |
nastavitelný analog 4-20mA, 0-10V, 0-20mA, 0-5 V |
✓ |
| LPS100C0 | - | 2-vodič 4-20 mA | - |
| LPS100P0 | - | mV | - |
Technické parametry
| Krytí |
IP67 |
| Citlivost | 6...12 µV/Wm-2 |
| Měřicí rozsah | -200...4000 W/cm2 |
| Rozlišení | 0,1 W/m2 |
| Spektrální rozsah (50 %) | 283...2800 nm |
| Výstup | Izolovaný RS485 Modbus-RTU + nastavitelný analog 4-20mA, 0-10V, 0-20 mA, 0-5 V |
| Napájení | 10...30 V DC |
| Připojení | 5-pólový M12 / 8-pólový M12 (pouze LPS10 Max) |
| Váha | cca 620 g |
| Pracovní podmínky | -40...+80 °C / 0...100 % RH / max. nadmořská výška 6000 m |
| Doba odezvy | 2 s |
