Měření slunečního záření pyranometry
Měření slunečního záření

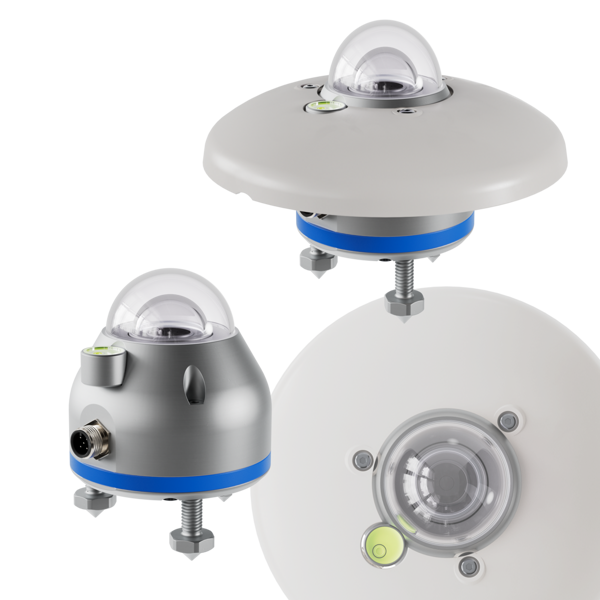

Nová řada pyranometrů ( solarimetr) PYRAfast a PYRAsense posouvají měření slunečního záření na vyšší úroveň!
Co pyranometry měří?
Pyranometr je přesný přístroj určený k měření slunečního záření, v horizontální nebo nakloněné poloze, zejména globální solární radiace. Zaznamenává nejen přímé sluneční paprsky, ale i difuzní záření rozptýlené atmosférou a odražené záření od oblaků či okolního terénu. Používá se v meteorologii, fotovoltaice a environmentálním monitoringu. Naměřené hodnoty se vyjadřují ve wattech na metr čtvereční (W/m²).
Jak pyranometr funguje?
Pyranometry neboli solarimetry řady PYRAsense a PYRAfast jsou založeny na principu termočlánkového senzoru. Citlivý povrch termočlánku je pokryt černou, matnou barvou. Energie slunečního záření je absorbována černým povrchem termočlánku, čímž vzniká teplotní rozdíl mezi středem termočlánku (horký spoj) a tělem pyranometru (studený spoj). Díky Seebeckovu jevu je teplotní rozdíl mezi horkým a studeným spojem převeden na rozdíl potenciálů.
Měření slunečního záření pyranometry
Díky inteligentní technologii speciálně navržené pro tuto produktovou řadu jsou všechny pyranometry vybaveny interními diagnostickými senzory, které neustále sledují vnitřní teplotu, relativní vlhkost a tlak. Monitorování provozních podmínek senzorů umožňuje včas předvídat nutnou údržbu, čímž jsou vždy zajištěna spolehlivá měření.
Snadná instalace byla klíčovým prvkem při návrhu těchto zařízení: integrovaná vodováha zůstává viditelná i při použití ochranného krytu proti UV záření. Kromě toho může být pyranometr volitelně vybaven snímačem náklonu.
Flexibilní konektivita umožňuje snadnou integraci do jakékoliv stávající sítě. Senzory jsou dostupné s výstupem RS485 Modbus-RTU s galvanickým oddělením a volitelným analogovým výstupem, který lze konfigurovat podle potřeb uživatele.
Jednoduchá konfigurace a monitoring v reálném čase se provádí pomocí specializovaného softwaru DATAsense pro PC.
Rodina PYRAsense byla navržena tak, aby vyhověla různým potřebám – od ekonomického řešení pro měření solární účinnosti (třída C) až po špičkové aplikace, kde je nezbytný maximální výkon (třída A). Zejména ve fotovoltaických systémech, kde je klíčové dodržení normy IEC 61724-1!
Klíčové oblasti použití pyranometrů
- monitoringu fotovoltaických elektráren – pro kontrolu a optimalizaci výkonu FVE ( detekce poruch a ztrát výkonu solárních panelů, optimalizaci sklonu a orientace panelů, validaci výnosových modelů), měřicí technika pro energetiku
- meteorologii a klimatologii – pro sběr dlouhodobých dat o sluneční aktivitě, monitoring klimatu - výsledky měření jsou základem pro simulace, analýzy dopadů na životní prostředí a predikce energetických potřeb
- stavebnictví a energetice – hodnocení energetické náročnosti budov (energetický audit), navrhování pasivních domů a zelených budov, dynamické řízení stínění a osvětlení, testování materiálů a stavebních prvků
- zemědělství - klíčové pro optimalizaci zavlažování, hodnocení fotosyntetické aktivity rostlin a plánování sklizní (efektivnější rozhodování o hnojení, výběru plodin i jejich umístění, čímž se zvýší výnosy a sníží energetické náklady)
- výzkumu a vědě – jako součást měřicích stanic a environmentálních studií
Moderní pyranometry umožňují automatizované sledování sluneční radiace v reálném čase, a to i v náročných venkovních podmínkách. Díky tomu poskytují nepostradatelné údaje pro efektivní rozhodování v řadě průmyslových a vědeckých aplikací.
Klasifikace pyranometrů HENNLICH
Podle modelu a v souladu s normou ISO 9060:2018 a doporučeními WMO (Světová meteorologická organizace) jsou klasifikovány takto:
LPR10 – třída A s rychlou odezvou <0,3 s - nejrychlejší na trhu
- Vestavěné senzory teploty, vlhkosti, tlaku a náklonu
- Automatický ohřívač proti námraze
- Ideální pro vědecký výzkum, meteorologické stanice a FV systémy třídy A
LPS10 – třída A
- Interní diagnostika prostřednictvím senzorů teploty, vlhkosti, tlaku
- Výstup Modbus-RTU nebo analog 4–20 mA
- Doporučeno pro profesionální monitorování FV elektráren
LPS02 – třída B
- Vhodný pro průmyslové aplikace, energetický audit budov nebo menší FV systémy
- Interní senzory a flexibilní výstupy
LPS03 – třída C
- Základní model pro jednoduché aplikace
- Bez vnitřní diagnostiky, pouze analogový výstup
- Nižší cena, ale solidní výkon pro méně náročné projekty
- Vhodný pro výuku, základní monitoring nebo demonstrační účely
