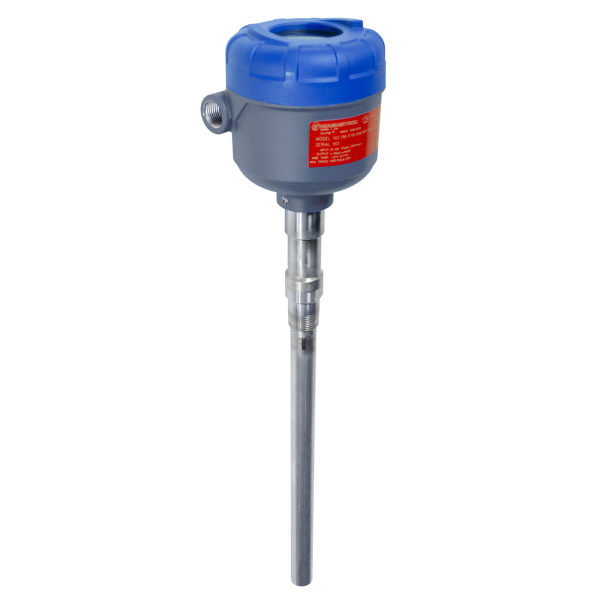

Radarový hladinoměr Eclipse 700

Radarový hladinoměr Eclipse® 700 je určen pro měření hladiny, rozhranní a objemu kapalin, popř. je možno jej použít i jako průtokoměr s funkcí čítače proteklého množství. Hladinoměr je vhodný i pro aplikace s pěnou.

Od roku 1998, kdy Magnetrol uvedl na trh první generaci vedených radarů Eclipse, se tyto vedené radary osvědčily ve více než 90.000 aplikacích. Eclipse® 700 představuje již 4. generaci vedených radarů Magnetrol Eclipse®.
Typ Eclipse® 700 nabízí za výhodnou cenu komfort, kvalitu a parametry elektroniky hladinoměru Eclipse® 706.
Hladinoměr Eclipse® 700 je kompaktní provedení s vedenou sondou, elektronika je k dispozici volitelně s/bez displeje.

Koroze Sondy pro agresivní chemické prostředí jsou standardně vyráběny ze speciálních kovů, jako Hastelloy® nebo Monel®. Eclipse® 700 je možno vybavit cenově dostupnějšími sondami s povrchovou vrstvou z PFA.	Povrch a nánosy K sondám s povrchovou úpravou z PFA navíc Eclipse® 700 disponuje proaktivní diagnostikou schopnou detekovat nánosy a tak je možné snadno naplánovat čištění a údržbu.
Pěna Ačkoli tvorba pěny způsobuje značné potíže pro řadu běžných hladinoměrů, často na ni při výběru měřidla nebývá brán zřetel. Vedená sonda Eclipse® 700 vykazuje nejvyšší hodnotu SNR (Signal Noise Ratio) - poměr signál:šum - na trhu, a tím snáze detekuje skutečnou výšku hladiny i  skrze pěnu nebo aktuální pěnovou vrstvu samotnou.	Přetečení resp. přeplnění pěnou Tam, kde procesní hladina není přesně určena resp. měřena, je často snažší snížit obsah zásobníku na úkor jeho reálného objemu, než aby se využilo spolehlivé měření hladiny pro prevenci přetečení nebo přeplnění zásobníku pěnou. Zatímco řada měřidel využívá algoritmy pro "dovození" úrovně hladiny u stropu zásobníku, Eclipse® 700 měří opravdovou výšku hladiny až k procesnímu připojení na zásobníku.

Hlavní přednosti radarového hladinoměru Eclipse® 700

• výška / vzdálenost - možnost osobního nastavení jednotek i způsobu zobrazení včetně grafického
• objem - hladinoměr umí přepočítat hladinu na objem dle tvaru nádrže - obsahuje 9 základních tvarů nádrží a umožňuje nastavení vlastních referenčních bodů
• průtok - hladinoměr umí přepočítat hladinu na průtok (žlaby, koryta, jezy) a obsahuje funkci dvou čítačů proteklého množství
• sebekontrola - elektronika dokáže sama vyhodnotit vzniklý problém a upozornit na něj např. výstupem 3,6 nebo 22 mA dle NAMUR NE 107
• detekce nánosů - elektronika dokáže vyhodnocovat a porovnávat vytvořený nános na sondě a tím pomůže s naplánování případného čištění
• elektronika umožňuje nastavení tlumení případných nečekaných výkyvů 0 .. 10 s
• volitelně - velký grafický displej
• excelentní parametr SNR - poměru signál:šum  1:4,4
• paměť pro uložení provozních hodnot a grafu odrazu: Záznam lze spustit v určený čas podle RTC hodin nebo při vzniklé události např. ztráta odrazu Echo Lost, snížená kvalita Echo Strength apod.
• rychlý start funkční již 15 sekund od zapnutí
• pracuje již při napájení 11V (590 Ohm / 24V DC)
• měření skutečné hladiny "REAL LEVEL", nezávislé na změnách viskozity, hustoty, tlaku a pH
• plug and play - není potřeba kalibrace média
• elektrické 2drátové připojení s certifikací ATEX EEx ia
• kompaktní hlavice elektroniky s displejem a s klávesnicí
• komunikace - Pactware, HART^® protokol vč. podpory FDT/DTM a EDDL
• standard SIL1, SIL2 1oo1, SIL3 1oo2  SFF 92.4%
• sondy od permitivity média 1,2
• mezní provozní podmínky od -196 °C (kryogenické aplikace) až +200 °C / 431 bar
• zachovává měření jako u Eclipse^® 706: rozsah do 610 cm, lanová do 30 m
• připojovací port pro proplach párou

  Obr. 1: proplach parou

Tovární přednastavení výrobce Magnetrol je standardem s výhodou "Plug & Play" pro zákazníka, tzn. snadné zapojení.

Hladinoměr Eclipse^® 700 nabízí vedené sondy šité na míru zákaznické aplikaci.
Na výběr jsou 4 typy sond, vybrané z celkového počtu 17 typů sond Eclipse^® 706:
- 2 typy koaxiálních sond 7DT, 7DP
- 1 typ jednotyčové  sondy 7DF
- 1 typ jednolanové sondy 7D1
