Automatický samočisticí filtr AS325-FD
Automatický samočisticí filtr pro viskózní média a pro velmi náročné aplikace

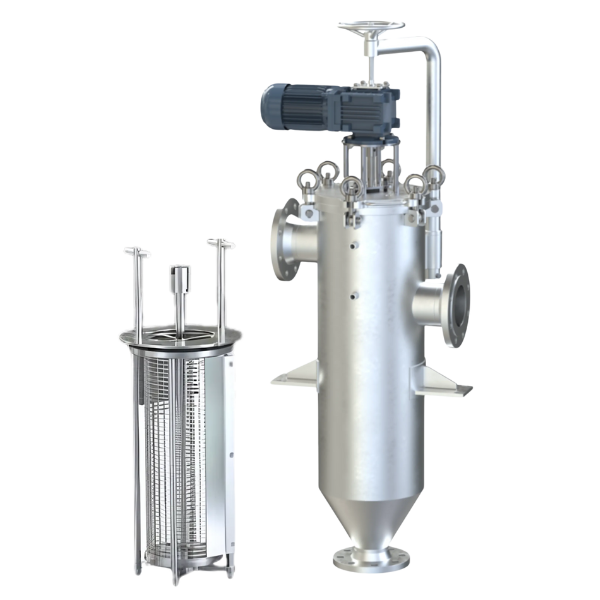

Automatický filtr AS325-FD se skládá z následujících částí:
- filtrační těleso
- síto (wedge wire element)
- stírací břit
- otočné rameno
- motor s čelní převodovkou
Filtrované médium vstupuje spodní vstupní přírubou na vnější stranu filtračního síta. Odtud je protlačováno skrz síto směrem dovnitř, čímž dochází k jeho filtraci. Vyčištěné médium následně proudí do horní části filtru a dále odchází horní výstupní přírubou. Pevné částice se zachytávají na vnější straně síta, kde je průběžně odstraňuje rotující stírací břit. Zachycený kal padá do spodní části tělesa filtru, odkud je v pravidelných intervalech odváděn odpadním ventilem.
Vypouštění kalu lze dosáhnout třemi různými způsoby
- manuálně
- automaticky časově
- automaticky dle DP
Údržba je velmi jednoduchá, povolením 6-ti šroubů a odklopením víka s motorem, lze vyjmout wedge-wiresíto, které lze následně zbavit nečistot.
Aplikace
- čokoládová směs
- sirup, juice
- kakaová hmota
- marcipán
- kávová esence
- inkousty
- barvy, emulzní barvy
- lepidla
- polyuretan
- změkčovadla
- rozpouštědla
- dehet
- emulze
- odpadní voda
- převodový olej, řepkový olej, aj.
Technické parametry filtru AS325-FD
| Parametr | Hodnota |
| Tělo filtru | nerezová ocel 1.4404 / 1.4571 |
| Síto wedge-wire | nerezová ocel 1.4404 |
| Stírací element | nerezová ocel 1.4310 |
| O-kroužky | Viton (na vyžádání) |
| Těsnění | PTFE + 15 % grafit (PTFE) |
| Filtrační jemnost | 25 µm až 3 000 µm |
| Provozní tlak | 0 až +10 bar (16 bar na vyžádání) |
| Provozní teplota | +10 °C až +80 °C (vyšší na vyžádání) |
| Motor s převodovkou | Motor se šnekovou převodovkou |
| Elektrická přípojka | 400 V, 50 Hz (odchylné napětí na vyžádání) |
| Třída ochrany | IP65 |
| Filtrační plocha | 1 932 cm² |
| Průtok | Max. 70 m³/h* |
| *na základě vody se sítem 100 µm | |
| Vyrobeno v souladu s normou 2014/68/EU kategorie I, modul A | |
