Série E332.50.2

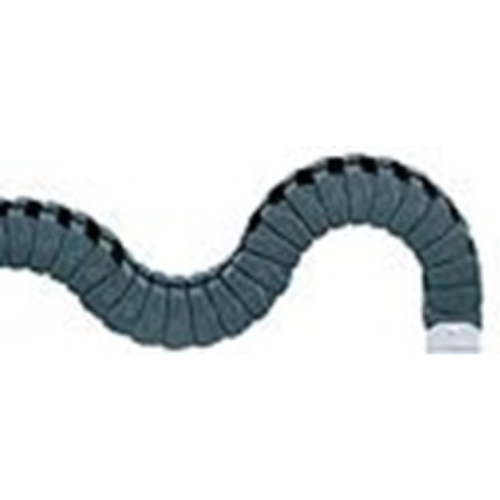

energetický řetěz easy triflex série E332.50.2
POPTAT / ODESLAT DOTAZ

Energetický řetěz easy triflex® série E332.50.2

  1. K dispozici jsou ocelové upevňovací objímky
  2. Patentovaný tlačítkový princip
  3. Montáž a demontáž lze provádět v každé poloze
  4. Kombinace různých poloměrů ohybu a směrů pohybu
  5. Oboustranné, snadno plnitelné provedení "Easy Chain®"
  6. 1-2osové pohyby pro jakýkoli typ stroje
  7. Možné robotické aplikace
  8. Oceněné iF-provedení
vnitrni sirky21 Vnitřní šířky Bi: 50 mm
Poloměry ohybu R: 100 až 250 mm
Opačný poloměr ohybu RBR: 0 až 250 mm
Pojezd Pojezd: S
Rozteč: 30 mm na článek
Články na m: 34 (1.020 mm)
Rozměr E: 25 mm
Ba: 68 mm
Délka řetězu = S/2 + K
R 100 125 150 200 250
H 270 320 375 470 570
D 195 220 245 295 345
K 435 520 590 750 910
Kdy použít:  Kdy zvolit jiný:
  • Je-li požadováno jednoduché plnění u složitých pohybů
  • Je-li požadováno jednoduché plnění z obou stran
  • Pro opravy a doplnění stávajících systémů Triflex®
  • Pro složité robotické aplikace
    » triflex R
  • Pro kruhové pohyby s vysokým zatížením
    » twisterchain®
  • Má-li být použit kryt proti třískám
    » triflex R
Upevňovací objímky

Varianta 1: "KMA"


Varianta 2: Příruba


Varianta 3: "úhlová"
koncovka KMA

koncovka prirubova

koncovka uhlova
🔑 Objednací klíč
E332.50.2.100.0
E332.50.2.100/100.0
E332.50.2.125.0
E332.50.2.125/125.0
E332.50.2.150.0
E332.50.2.150/150.0
E332.50.2.200.0
E332.50.2.200/200.0
E332.50.2.250.0
E332.50.2.250/250.0
