Série E332.32.2

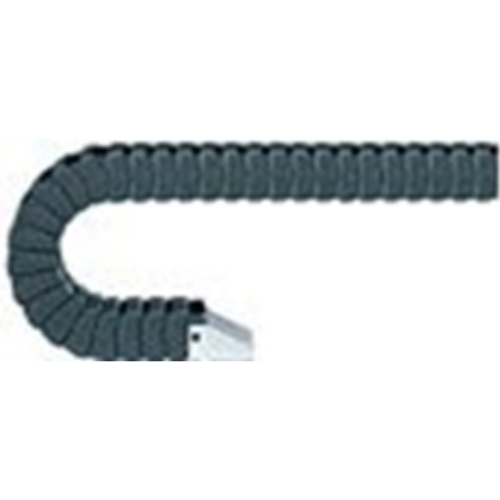

Energetický řetěz easy triflex® série E332.32.2

  1. K dispozici jsou ocelové upevňovací objímky
  2. Patentovaný tlačítkový princip
  3. Montáž a demontáž lze provádět v každé poloze
  4. Kombinace různých poloměrů ohybu a směrů pohybu
  5. Oboustranné, snadno plnitelné provedení "Easy Chain®"
  6. 1-2osové pohyby pro jakýkoli typ stroje
  7. Možné robotické aplikace
  8. Oceněné iF-provedení
vnitrni sirky Vnitřní šířky Bi: 32 mm
Poloměry ohybu R: 75 až 250 mm
Opačný poloměr ohybu RBR: 0 až 250 mm
Pojezd Pojezd: S
Rozteč: 25 mm na článek
Články na m: 40 (1000 mm)
Rozměr E: 20 mm
Ba: 50 mm
Délka řetězu = S/2 + K
R 075 100 125 150 200 250
H 200 250 300 350 450 550
D 130 155 180 205 255 305
K 305 385 465 545 700 865
Kdy použít: Kdy zvolit jiný:
  • Je-li požadováno jednoduché plnění u složitých pohybů
  • Je-li požadováno jednoduché plnění z obou stran
  • Pro opravy a doplnění stávajících systémů Triflex®
  • Pro složité robotické aplikace
    » triflex R
  • Pro kruhové pohyby s vysokým zatížením
    » twisterchain
  • Má-li být použít kryt proti třískám
    » triflex R
Upevňovací objímky

Varianta 1: "KMA"


Varianta 2: Příruba


Varianta 3: "úhlová"

koncovka KMA

koncovka prirubova

koncovka uhlova

🔑 Objednací klíč
E332.32.2.075.0
E332.32.2.075/075.0
E332.32.2.100.0
E332.32.2.100/100.0
E332.32.2.125.0
E332.32.2.125/125.0
E332.32.2.150.0
E332.32.2.150/150.0
E332.32.2.200.0
E332.32.2.200/200.0
E332.32.2.250.0
