Série E333.75

energetický řetěz easy triflex série E333.75
POPTAT / ODESLAT DOTAZ

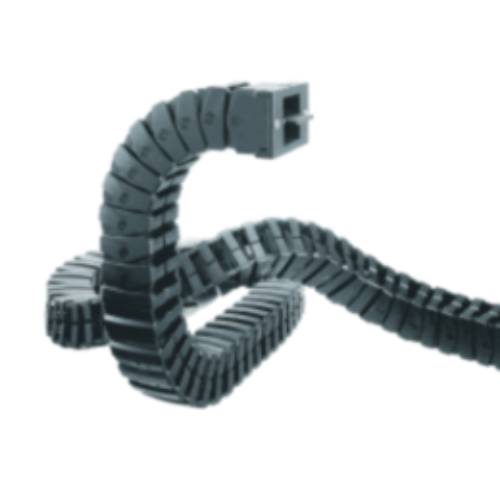

Energetický řetěz easy triflex® série E33.75
  1. K dispozici jsou ocelové upevňovací objímky
  2. Patentovaný tlačítkový princip
  3. Montáž a demontáž lze provádět v každé poloze
  4. Kombinace různých poloměrů ohybu a směrů pohybu
  5. Oboustranné, snadno plnitelné provedení "Easy Chain®"
  6. 3osové pohyby pro jakýkoli typ stroje
  7. Možné robotické aplikace
  8. Oceněné iF-provedení
Vnitřní šířky Bi: 75 mm
Poloměry ohybu R: 140 až 300 mm
Opačný poloměr ohybu RBR: 140 až 300 mm
Pojezd: S
Rozteč: 36 mm na článek
Články na m: 28 (1008 mm)
Rozměr E: 25 mm
Ba: 96 mm
Délka řetězu = S/2 + K
R 140 175 200 250 300
H 660 800 900 1100 1300
D 380 450 500 600 700
K 990 1210 1400 1700 2000
Kdy použít: Kdy zvolit jiný:
  • Je-li požadováno jednoduché plnění u složitých pohybů
  • Je-li požadováno jednoduché plnění z obou stran
  • Pro opravy a doplnění stávajících systémů Triflex®
Upevňovací objímky

Varianta 1: "KMA"


Varianta 2: příruba


Varianta 3: "úhlová"

🔑 Objednací klíč
E333.75.140.0
E333.75.140/140.0
E333.75.175.0
E333.75.175/140.0
E333.75.175/175.0
E333.75.200.0
E333.75.200/200.0
E333.75.250/250.0
E333.75.300/300.0
