Série E332.75.2

energetický řetěz easy triflex série E332.75.2
POPTAT / ODESLAT DOTAZ

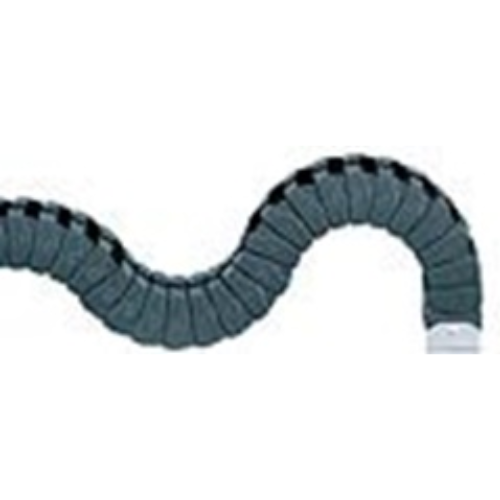

Energetický řetěz easy triflex® série E332.75.2

  1. K dispozici jsou ocelové upevňovací objímky
  2. Patentovaný tlačítkový princip
  3. Montáž a demontáž lze provádět v každé poloze
  4. Kombinace různých poloměrů ohybu a směrů pohybu
  5. Oboustranné, snadno plnitelné provedení "Easy Chain®"
  6. 1-2osové pohyby pro jakýkoli typ stroje
  7. Možné robotické aplikace
  8. Oceněné iF-provedení
vnitrni sirky33 Vnitřní šířky Bi: 75 mm
Poloměry ohybu R: 140 až 300 mm
Opačný poloměr ohybu RBR: 0 až 300 mm
Pojezd25 Pojezd: S
Rozteč: 36 mm na článek
Články na m: 28 (1.008 mm)
Rozměr E: 25 mm
Ba: 96 mm
Délka řetězu = S/2 + K
R 140 175 200 250 300
H 380 450 500 600 700
D 240 275 300 350 400
K 550 660 740 900 1060
Kdy použít: Kdy zvolit jiný:
  • Je-li požadováno jednoduché plnění u složitých pohybů
  • Je-li požadováno jednoduché plnění z obou stran
  • Pro opravy a doplnění stávajících systémů Triflex®
  • Pro složité robotické aplikace
    » triflex R
  • Pro kruhové pohyby s vysokým zatížením
    » twisterchain
  • Má-li být použít kryt proti třískám
    » triflex
Upevňovací objímky

Varianta 1: "KMA"


Varianta 2: Příruba


Varianta 3: "úhlová"
koncovka KMA75

koncovka prirubova

koncovka uhlova
🔑 Objednací klíč
E332.75.2.140.0
E332.75.2.140/140.0
E332.75.2.175.0
E332.75.2.175/175.0
E332.75.2.200.0
E332.75.2.200/200.0
E332.75.2.250.0
E332.75.2.250/250.0
E332.75.2.300.0
E332.75.2.300/300.0
