Série E333.32

energetický řetěz easy triflex série E333.32
POPTAT / ODESLAT DOTAZ

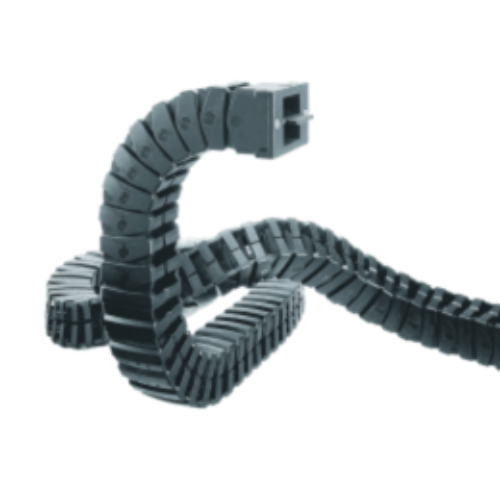

Energetický řetěz easy triflex® série E333.32

  1. K dispozici jsou ocelové koncovky
  2. Patentovaný tlačítkový princip
  3. Montáž a demontáž lze provádět v každé poloze
  4. Kombinace různých poloměrů ohybu a směrů pohybu
  5. Oboustranné, snadno plnitelné provedení "Easy Chain"
  6. 3osové pohyby pro jakýkoli typ stroje
  7. Možné robotické aplikace
  8. Oceněné iF-provedení
Vnitřní šířky Bi: 32 mm
Poloměry ohybu R: 75 až 250 mm
Opačný poloměr ohybu RBR: 75 až 250 mm
Pojezd: S
Rozteč: 25 mm na článek
Články na m: 40 (1000 mm)
Rozměr E: 20 mm
Ba: 50 mm
Délka řetězu = S/2 + K
R 075 100 125 150 200 250
H 350 450 550 650 850 1050
D 205 255 305 355 455 555
K 545 700 860 1020 1300 1605
Kdy použít: Kdy zvolit jiný:
  • Je-li požadováno jednoduché plnění u složitých pohybů
  • Je-li požadováno jednoduché plnění z obou stran
  • Pro opravy a doplnění stávajících systémů Triflex®
  • Pro složité robotické aplikace
    » triflex R
  • Pro kruhové pohyby s vysokým zatížením
    » twisterchain
  • Má-li být použít kryt proti třískám
    » triflex
Koncovky

Varianta 1: "KMA"


Varianta 2: Příruba


Varianta 3: "úhlová"


🔑 Objednací klíč
E333.32.075.0
E333.32.075/075.0
E333.32.100.0
E333.32.100/100.0
E333.32.100/125.0
E333.32.125/125.0
E333.32.150/075.0
E333.32.150/150.0
E333.32.200/200.0
E333.32.250/250.0
