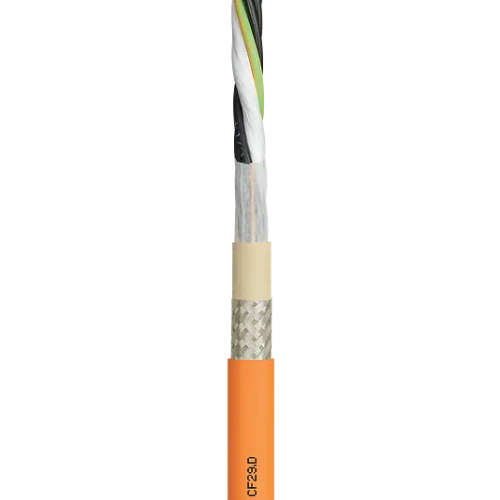

Servo kabel chainflex® CF29.D

Vnější plášť TPE
Stíněný
Odolný proti olejům

Bez obsahu PVC a halogenů
Odolný proti UV záření
Odolný proti hydrolýze a mikroorganismům

Typické oblasti použití CF29.D:

Pro náročné aplikace
Nepodporované jízdy a až 400 m a více pro klouzavé aplikace
Téměř neomezená odolnost vůči olejům, také u bioolejů
Žádné kroucení
Vnitřní a venkovní aplikace, odolné proti UV záření
Skladovací a vychystávací jednotky pro vysokoregálové sklady, obráběcí jednotky/obráběcí stroje, rychlý manipulace, čisté prostory, vkládání polovodičů, venkovní jeřáby, aplikace při nízkých teplotách

Extrudovaná směs TPE
Měděné pletené stínění extrémně odolné proti ohybu
Extrudovaná výplň mezi jádry
Silové vodiče s jádry řídicího páru jsou opleteny prvky zaručujícími pevnost v tahu
Vinuté měděné stínění odolné proti ohybu

Životnost kabelu CF29.D:

Garantovaná životnost (počet dvojzdvihů)	5 milionů		7,5 milionu		12,5 milionu
Teplota od/do [°C]	R min. [Součinitel x d]		R min. [Součinitel x d]		R min. [Součinitel x d]
Teplota od/do [°C]	< 10 m	≥ 10 m	< 10 m	≥ 10 m	< 10 m	≥ 10 m
-35/-25	8.5	10	9.5	11	10.5	12
-25/+90	6.8	7.5	7.5	8.5	8.8	9.5
+90/+100	8.5	10	9.5	11	10.5	12

Technické údaje kabelu CF29.D

Dynamické informace
\| Min. poloměr ohybu, řetěz e-chain (součinitel)	6,5 x h
\| Min. poloměr ohybu, řetěz e-chain	105,4 mm
\| Min. poloměr ohybu, ohebný (faktor)	5 x d
\| Min. poloměr ohybu, ohebný	77,5 mm
\| Min. poloměr ohybu pevný (součinitel)	4 x d
\| Min. poloměr ohybu, pevný	62 mm
\| Teplotní řetěz e-chain®	-35°C až +80°C
\| Teplota, flexibilní	-50°C až +100°C (podle DIN EN 60811-504)
\| Teplota, pevná	-55°C až +100°C (podle DIN EN 50305)
\| v max. bez podpory (rychlost)	10 m/s
\| v max. klouzavost (rychlost)	5 m/s
\| a max. (zrychlení)	80 m/s²
\| Délka pojezdu třídy	Pojezdy až 400 m a více
\| Třídní torze	Žádné zkroucení

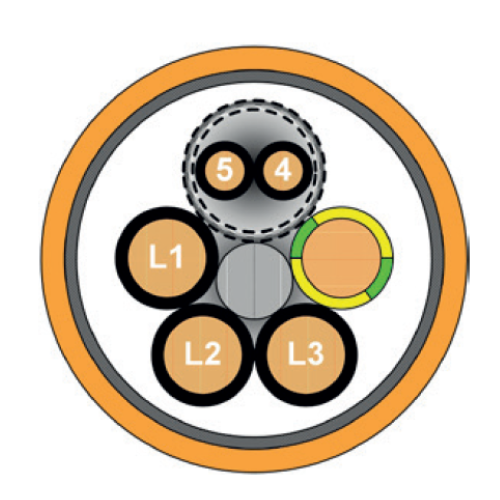

Konstrukce kabelů
\| Průvodčí	Splétaný vodič ve zvláště odolné verzi proti ohybu sestávající z holých měděných drátů (podle DIN EN 60228)
\| Izolace jádra	Mechanicky vysoce kvalitní, obzvláště nízkokapacitní směs XLPE
\| Uvíznutí jádra	Výkonová jádra s prvky řídicího páru vinutými prvky pro vysoce pevná tahová napětí
\| Vnitřní buňka	Směs TPE přizpůsobená požadavkům energetických řetězů e-chain®
\| Celkový štít	Extrémně pružné opletení z pocínovaných měděných drátů. Pokrytí lineární cca. 70%, optické cca. 90%
\| Elementový štít	Extrémně odolné opletení z pocínovaných měděných drátů
\| Vnější plášť	Vysoce flexibilní směs TPE s nízkou adhezí a extrémně odolná proti oděru, přizpůsobená požadavkům energetických řetězů e-chain.®
\| Barva vnějšího pláště	Pastelová oranžová (srovnatelná s RAL 2003)
Elektrické informace
\| Jmenovité napětí	600/1000V (podle DIN VDE 0298-3)
\| Zkušební napětí	4000V (podle DIN EN 50395)
Vlastnosti a schválení
\| Odolnost vůči UV záření	Středně
\| Odolnost proti olejům	Odolné proti olejům (podle DIN EN 60811-404), odolné vůči bioolejům (podle VDMA 24568 s Plantocut 8 S-MB testovaným DEA), třída 4
\| Bez silikonu	Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992)
\| Bez halogenů	Podle DIN EN 60754
\| DOSÁHNOUT	V souladu s nařízením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podle směrnice 2011/65/EU (RoHS-II)
\| Čisté prostrory	Podle ISO třídy 1. Materiál vnějšího pláště této řady splňuje CF9.UL.15.07 - testováno IPA podle normy DIN EN ISO 14644-1
\| CE	Podle směrnice 2014/35/EU
\| UL/CSA	Styl 10492 a 20234, 1000 V, 80 °C
\| UL ověřeno	Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně"
\| DESINA	Podle VDW, standardizace DESINA
\| UKCA	V souladu s platnými předpisy Spojeného království (stav k 08/2021)
