Skid řešení znamená, že celý topný systém – ohřívač, oběhové čerpadlo i řízení – dorazí na stavbu už sestavený, zapojený a otestovaný na jednom společném rámu.
Zákazník tak neřeší montáž jednotlivých komponent na místě, ale pouze připojení skidu k potrubí, elektrické síti a nadřazenému řídicímu systému.
Výkonově se taková řešení pohybují od jednotek kilowattů až po řádově megawatty při napětí do 690 V a uplatní se u nejrůznějších médií – vody, technologických kapalin i plynů či vzduchu. V článku ukazujeme, z čeho se skid skládá, jaké má typické parametry a kde se v praxi nejčastěji nasazuje.
Co je skidové řešení a proč dává smysl
Klasická instalace průtokového ohřevu znamená na stavbě zapojit ohřívač, čerpadlo, armatury, měřicí a bezpečnostní prvky i řízení jako samostatné celky – a všechno to propojit, seřídit a odzkoušet přímo na místě. To je časově náročné a náchylné na chyby, zvlášť u větších výkonů.

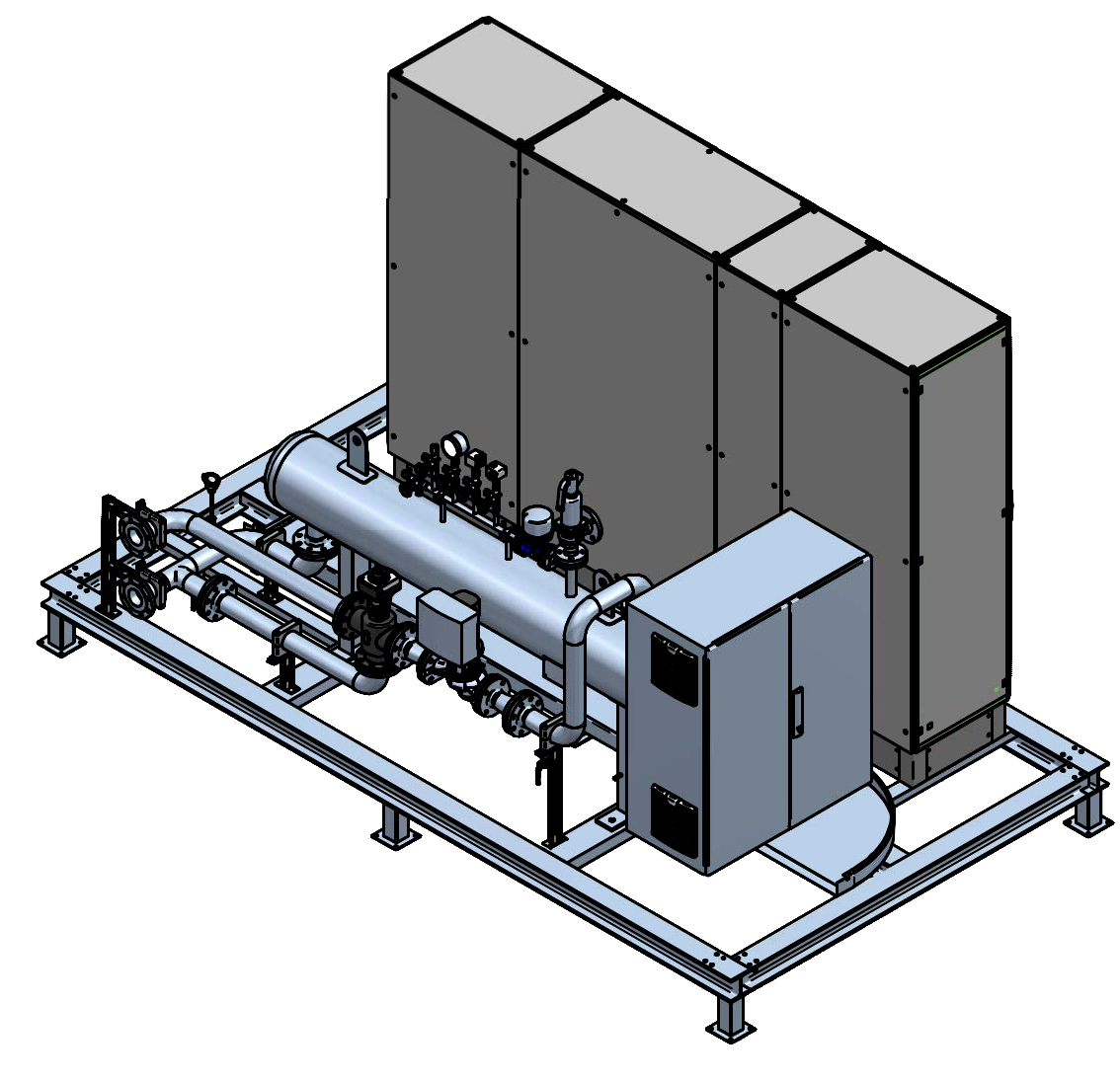

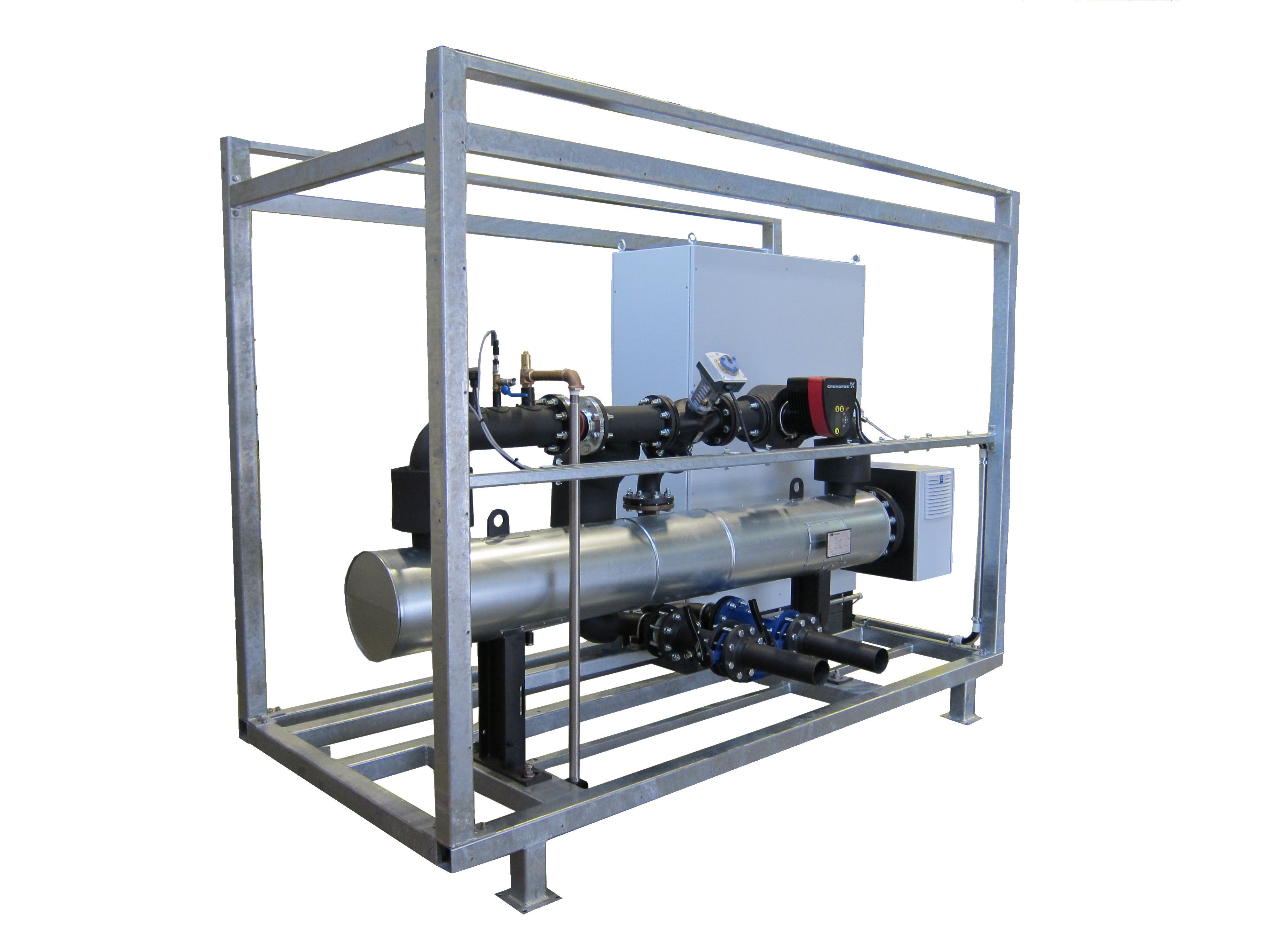

Skid tento proces obrací: celá sestava vzniká už u výrobce, kde je smontovaná na společném ocelovém rámu, kompletně zapojena a před expedicí funkčně otestovaná. Na místě instalace se pak jen napojí přívod média, elektrická přípojka a případně nadřazený řídicí systém. Výhodou je kratší doba výstavby, nižší riziko chyb při zapojení a menší nároky na koordinaci na stavbě. Skid lze díky kompaktní konstrukci umístit i tam, kde není prostor pro klasickou strojovnu.
Topná tělesa i konstrukci průtočné komory volíme podle konkrétního média. Maximální teplota a tlak se odvíjí od zvoleného typu ohřívače a navrhujeme je vždy na míru konkrétní aplikaci.
Rychlé nasazení procesního tepla
Tam, kde je potřeba zajistit ohřev média ve větším výkonovém rozsahu a zároveň zkrátit dobu instalace na minimum, je skid výhodnou alternativou ke stavbě na místě. Typicky jde o procesní ohřev v chemickém, energetickém nebo zpracovatelském průmyslu.
Kompaktní řešení i pro venkovní instalaci

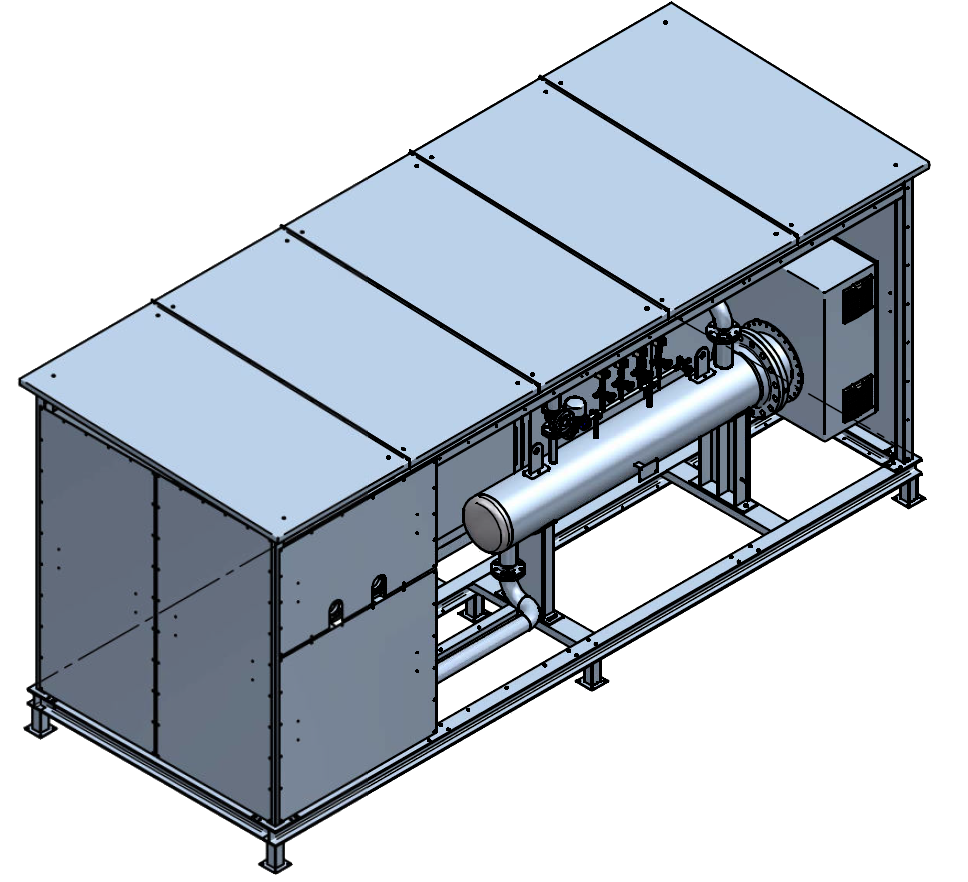

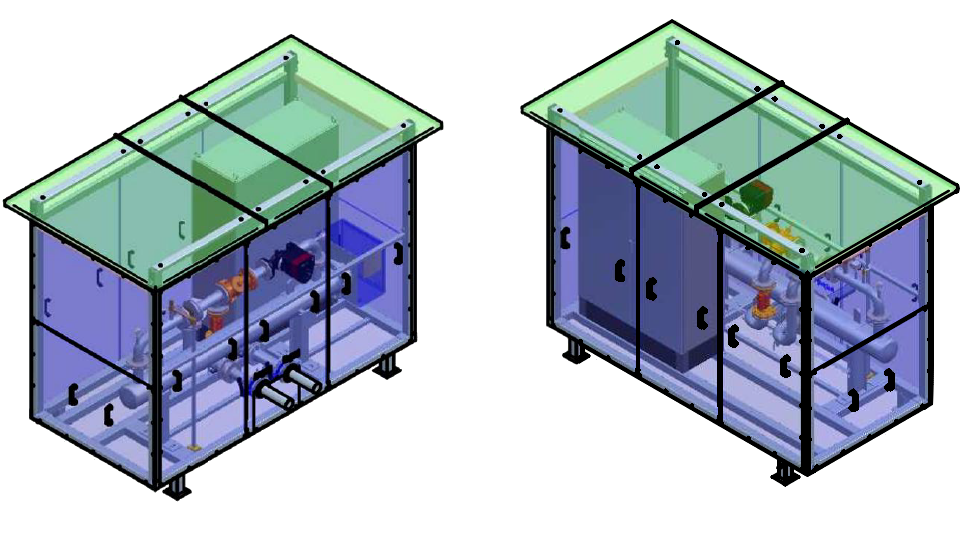

Kompaktní konstrukce na jednom rámu umožňuje umístit jednotku i tam, kde chybí vyhrazená strojovna. Venkovní instalace je možná v celém výkonovém rozsahu, konkrétní provedení (kryty, izolace) přizpůsobíme klimatickým podmínkám daného místa.
Hlavní přínosy pro zákazníka
rychlejší instalace díky předem sestavené a otestované jednotce,
úspora místa díky kompaktní konstrukci,
venkovní instalace možná v celém výkonovém rozsahu,
flexibilita nasazení pro různá média – kapaliny i plyny, (viz průtokové ohřívače na stránkách)
výkonové pokrytí od jednotek kW až řádově MW, dle konkrétní aplikace.
Nejčastější dotazy
Lze skid přizpůsobit na míru konkrétnímu projektu?
Ano, výkon, napětí, rozměry i vybavení (typ regulace, bezpečnostní prvky, izolace) navrhujeme výhradně podle parametrů konkrétní aplikace.
Je nutná další montáž na místě?
Ne v rozsahu jednotlivých komponent – ty jsou předem sestavené, zapojené a otestované. Na místě se řeší jen napojení na potrubí, elektrickou síť a případně nadřazený řídicí systém.
Jde skid umístit venku?
Ano, venkovní instalace je možná v celém výkonovém rozsahu; konkrétní provedení (kryty, izolace) volíme podle klimatických podmínek daného místa.
Řešíte podobný projekt?
Ve firmě HENNLICH umíme takovéto skidové ohřívače nabídnout, neváhejte nás kontaktovat pro více informací.
Pokud potřebujete ohřev média ve větším výkonovém rozsahu a hledáte řešení s rychlou instalací, poradíme s návrhem parametrů na míru vašemu provozu. Podívejte se na naši produktovou řadu Průtokové ohřevy, nebo nám napište přes kontaktní formulář.
Autor: Karel Krauskopf, Junior product manager - ohřevy, divize MERES, HENNLICH s.r.o.
