POPIS

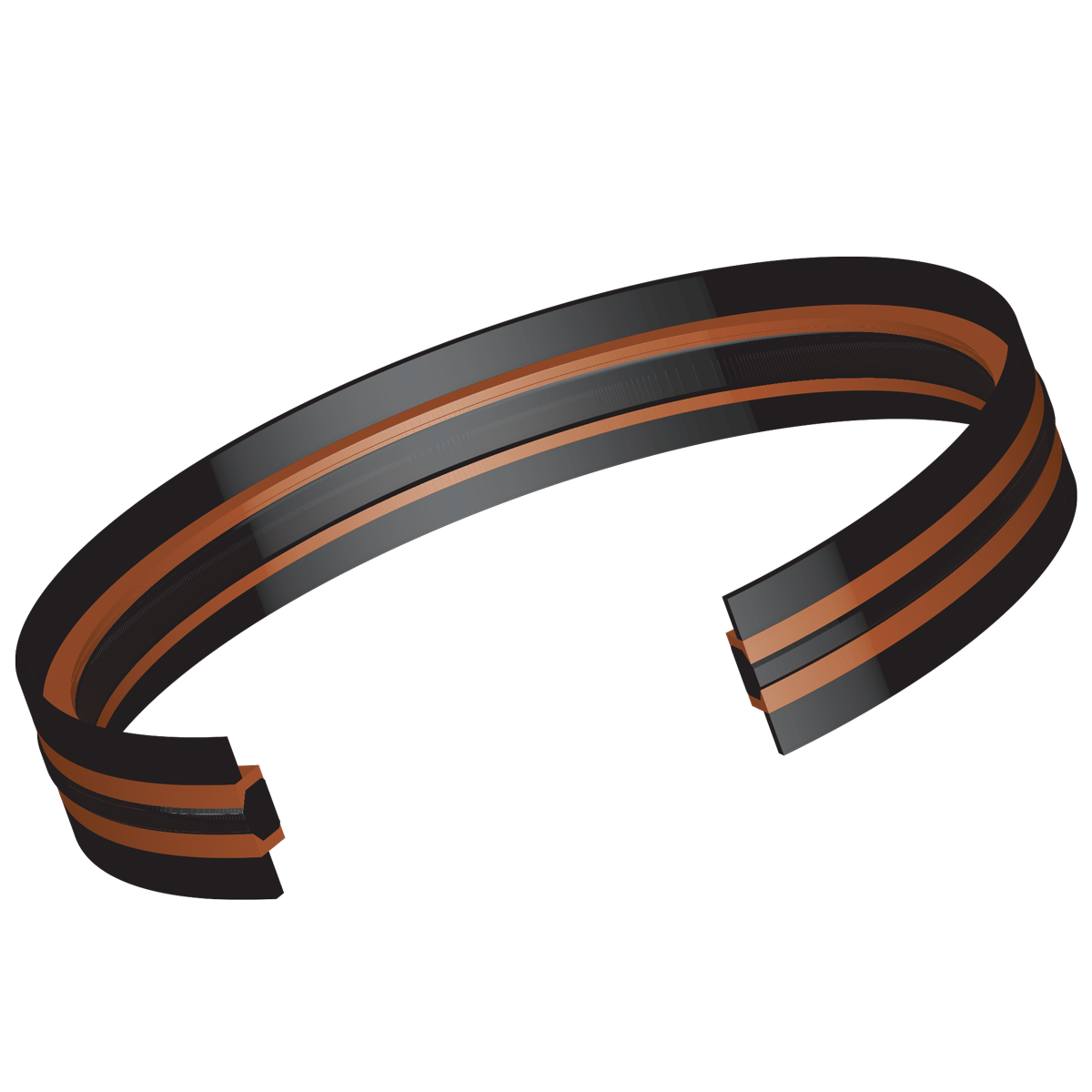

Kompaktní pístní těsnění typu K 50 jsou určena pro lehčí provozní podmínky u jednodílných nebo vícedílných pístních konstrukcí podle normy ISO. Typ K 50 je složen z pryžového profilového kroužku na bázi NBR, odolného proti opotřebení. Tento kroužek těsní díky svému profilu současně na válci i na pístu. Profilový kroužek je po obou stranách opouzdřen dělenými opěrnými kroužky z houževnatého nylonu. K tomu pak jsou po každé straně umístěny vodicí kroužky, rovněž dělené, z modifikovaného nylonu. Toto párování materiálu, tj. velmi dobrý těsnicí účinek působením elastického profilovaného kroužku (NBR), dobré přemostění spár vysoce pevnými a v pozitivním smyslu nepatrně plastickými opěrnými kroužky, jakož i značně zatížitelné vedení se zanedbatelným pohlcováním vlhkosti, jsou rozhodujícími pro dobrou funkci standardní řady typu K 50. Pro dlouhou životnost je rovněž důležité, že u tohoto typu těsnění nejsou vodicí kroužky při těsnění vystaveny radiálním složkám síly. Výsledkem je poměrně nepatrné tření, což současně příznivě působí na trvanlivost.
MONTÁŽ
Těsnicí sady lze díky zvolenému materiálu, jakož i vzhledem k děleným opěrným a vodicím kroužkům namontovat bez problémů. Montáž, prosíme, provádějte v tomto pořadí: nejprve přetáhnout pryžový kroužek, poté připevnit opěrné kroužky. Nakonec namontovat vodicí kroužky. Těsnicí sada se dodává společně s vodicími kroužky.
MÉDIA
Tato těsnění jsou vhodná pro kapaliny na bázi minerálních olejů a pro kapaliny HFA, HFB. Krátkodobě lze připustit provozní teploty -40 °C.
Provozní podmínky |
|
|
|
Maximální tlak |
´v´max. |
Teplotní rozsah |
Teplotní rozsah |
m/s |
-30 °C / +80 °C |
-30 °C / +100 °C |
0,5 |
200 bar |
100 bar |
0,15 |
350 bar |
200 bar |
