Manuální dávkování oleje dávkovacími pistolemi

V tomto článku se blíže zaměříme na sériovou výrobu. U dalších výše zmíněných provozů jsou systémy výdeje a dávkování  oleje velmi často řešeny mnohem komplexněji, ještě společně se systémy sběru a skladování použitého oleje, systémy monitorování spotřeby atd.

Vezměme si tedy nyní typického zákazníka - firmu, která sériově vyrábí určitý výrobek a do každého potřebuje vpravit přesně určenou dávku oleje v řádu desetin až jednotek litrů. Výrobku vyrábí více řad a každá řada vyžaduje jinou dávku oleje, případně i různých typů olejů.

Jaké má taková firma možnosti řešení?

Jednodušší řešení - kompaktní dávkovací zařízení umístěné přímo na pracovišti

Tato varianta je vhodná pokud je malá spotřeba oleje, velmi malý počet dávkovacích pracovišť, případně pokud je větší počet pracovišť, ale jsou od sebe vzdálená natolik, že by nebylo možné napojit je na centrální rozvod oleje.

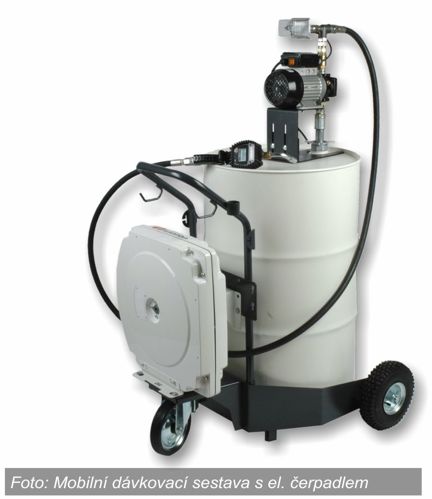

Na výdejním pracovišti je pak umístěna stacionární či mobilní dávkovací sestava, kterou obvykle tvoří:

• zásobník s olejem (zákazníkova nádrž, častěji výměnný sud či kontejner ve kterém zákazník nakupuje olej od dodavatele maziv)
• elektrické či pneumatické čerpadlo s příslušenstvím
• sací jednotka (hadice či trubice)
• výdejní hadice
• výdejní pistole s předvolbou
• další příslušenství (hadicový naviják, odkapávací miska atp.)

Práce s tímto dávkovacím zařízením je velmi příjemná.
V drtivé většině případů se používá výdejní pistole s předvolbou (možnost přednastavení až pěti předvolených hodnot). Po vyvolání předvolby je třeba pouze nasměrovat nástavec pistole do požadovaného prostoru, stisknout spoušť a počkat, až se po vydání předvolené dávky spoušť sama vypne.

Složitější řešení - centrální rozvod olejů na jednotlivá pracoviště
Tato varianta je velmi výhodná pokud je více dávkovacích pracovišť s velkou spotřebou oleje, které jsou umístěny nedaleko od sebe a zvláště, pokud je na více pracovištích dávkován stejný typ oleje.

Velmi často je tato varianta volena také z důvodu zlepšení ekologické situace v závodě, případně také z důvodu požadavku ze strany odběratele (zákazníka) vyráběných sériových výrobků.

Toto řešení si můžeme demonstrovat přímo na jedné z našich realizací u výrobce elektromotorů pro vysokozdvižné vozíky.

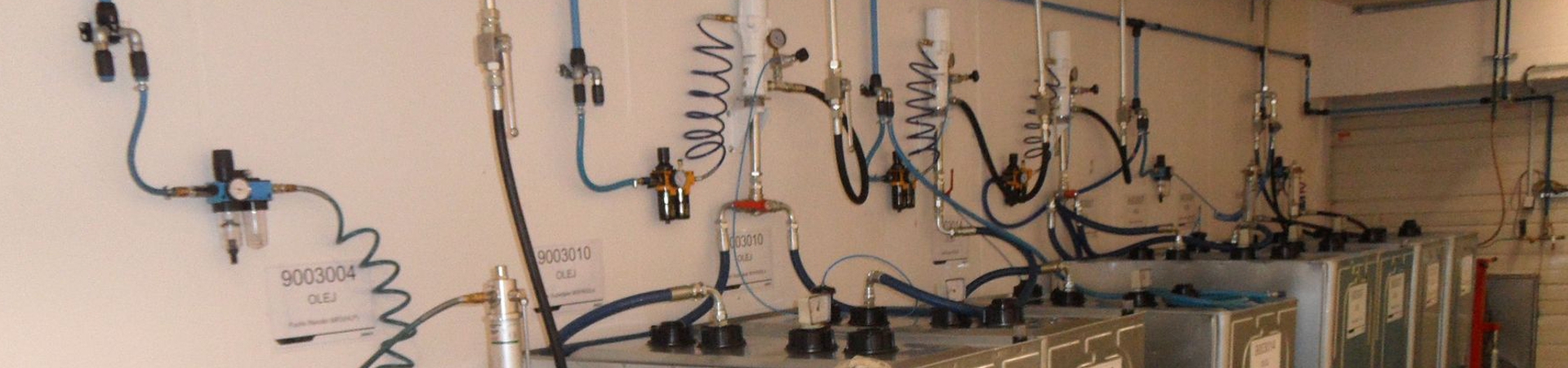

U této varianty jsou oleje uloženy v jedné, k těmto účelům určené a vybavené místnosti - skladu maziv. Oleje jsou zde obvykle skladovány ve velkých 1000 l kontejnerech. Každý typ oleje je čerpán jedním čerpadlem.
Čerpadla bývají buď elektrická, nebo pneumatická, přičemž ta pneumatická se používají častěji, neboť jsou levnější, mají jednodušší ovládání  a snadnější údržbu. V tomto případě byla zvolena pneumatická čerpadla

Důležitou věcí je jejich správné nadimenzování, které je ovlivněno následujícími faktory:

• vlastnosti čerpaného média
• délka rozvodů
• požadovaný průtok s ohledem na max. odběr (tzn. pokud by byla na všech pracovištích napojených na toto čerpadlo souběžně vydávána max. dávka)
• provozní teplota ve skladu maziv a na výdejních pracovištích atd.

Čerpadla bývají umístěna buď na konzole na zdi bezprostředně u kontejneru, s propojením sací hadicí na kontejner, případně dva kontejnery, s možností přepínání aktivního kontejneru, nebo bývají instalována přímo do jednoho ze vstupních otvorů kontejneru a to pak obsahují sací trubici.

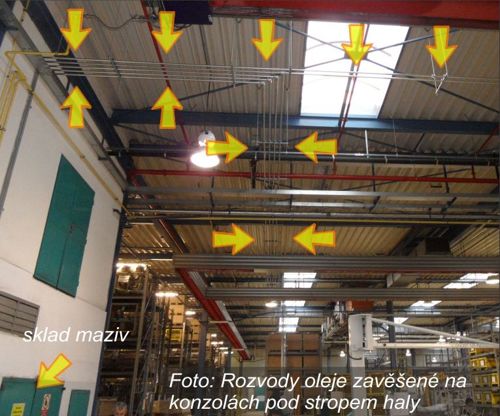

Výstupy z jednotlivých čerpadel jsou hadicemi nasměrovány do centrálního rozvodu tvořeného hydraulickými ocelovými pozinkovanými trubkami, které jsou vedeny buď po stěnách haly, případně na závěsných konzolách pod stropem haly až k jednotlivým dávkovacím pracovištím.

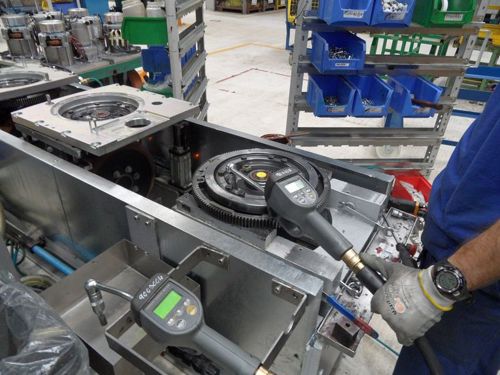

Na dávkovacích pracovištích bývá rozvod zakončen hadicí a výdejní pistolí s předvolbou, případně dalším příslušenstvím (hadicový naviják, rychlospojka,odkapávací miska atd.).

Jak postupovat při pořízení takového systému ?

Z předchozího textu vyplývá, že tato problematika je poměrně obsáhlá a zvláště u druhé zmíněné varianty ovlivňuje volbu optimálního systému mnoho faktorů. Z tohoto důvodu silně doporučujeme obrátit se s poptávkou na takovýto systém na specialisty, kteří mají s těmito systémy zkušenosti.

Budeme rádi, pokud se obrátíte právě na nás. Naši obchodně-techničtí zástupci Vás  navštíví přímo ve Vašem provozu a na základě  zde náshromážděných podkladů Vám zdarma vypracujeme nabídkový projekt.
