Při sušení výrobků po mycím procesu nestačí pouze přivést vzduch k jejich povrchu. Důležité je také správně zvolit jeho množství, rychlost, směr a vzdálenost od sušeného předmětu.
Na tomto principu pracuje ofuková sestava SONIC AIR Systems, kterou jsme v rámci společného projektu propojili s průmyslovým robotem.
Jak funguje robotické sušení se vzduchovými noži SONIC AIR Systems?
Princip ofukové sestavy a nižší energetická náročnost
Zdrojem vzduchu je dmychadlo, které dodává velké množství vzduchu při nízkém tlaku. Vzduch je následně veden do speciálně navržených vzduchových nožů, kde vzniká souvislý proud o vysoké rychlosti. Ten narušuje povrchové napětí vody a odstraňuje kapky z povrchu výrobku.
Velkou výhodou tohoto principu je také nižší energetická náročnost ve srovnání s ofukem stlačeným vzduchem z kompresoru. Výroba velkého objemu nízkotlakého vzduchu pomocí dmychadla je energeticky úspornější než výroba stlačeného vzduchu, a může tak výrazně snížit provozní náklady na sušení a ofuk. Systém SONIC AIR proto představuje účinnou a ekonomicky výhodnou alternativu ke klasickému ofuku tlakovým vzduchem.
Tento princip umožňuje účinné sušení bez nutnosti využívat klasický stlačený vzduch jako hlavní zdroj ofuku.

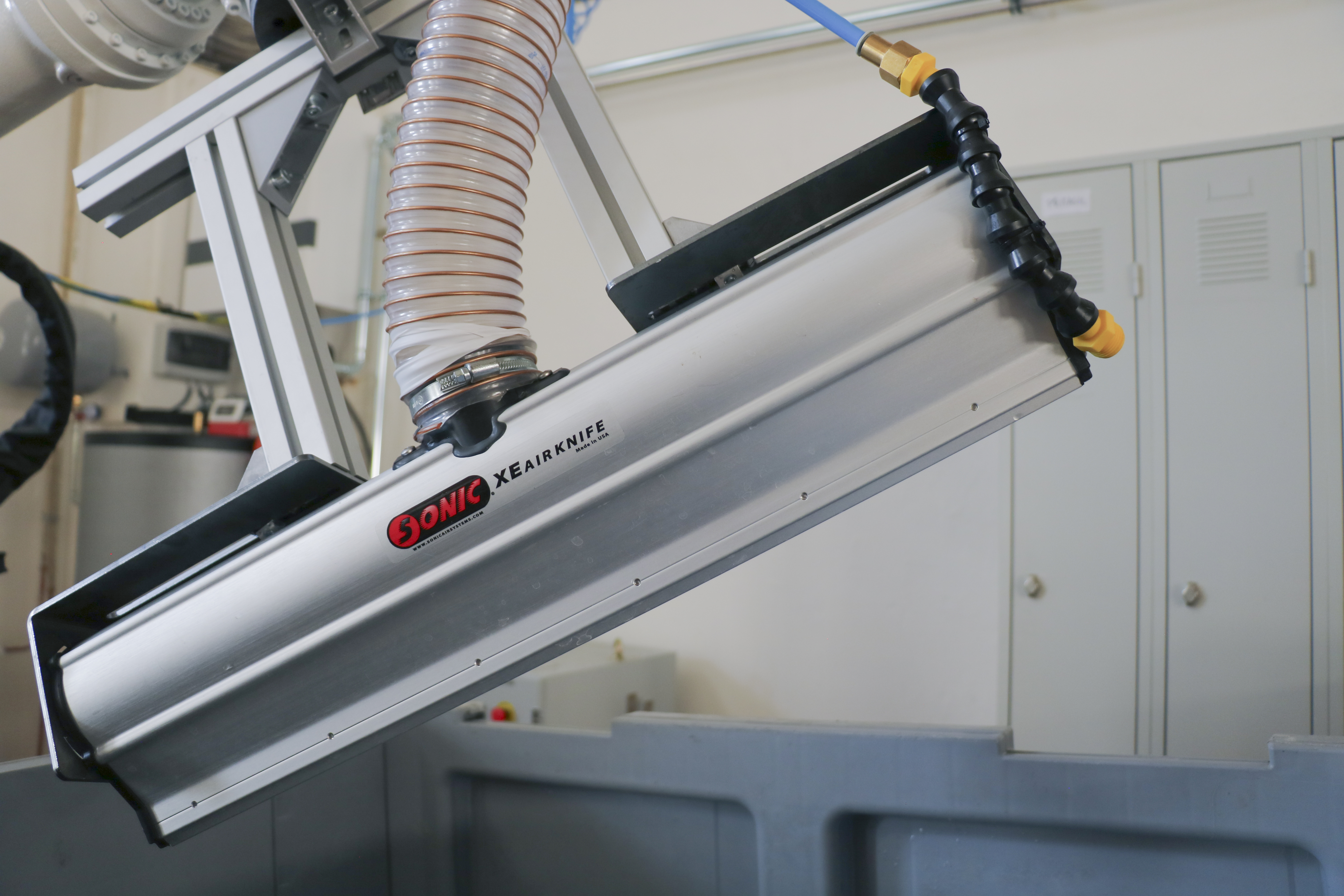

Vzduchové nože na robotickém rameni

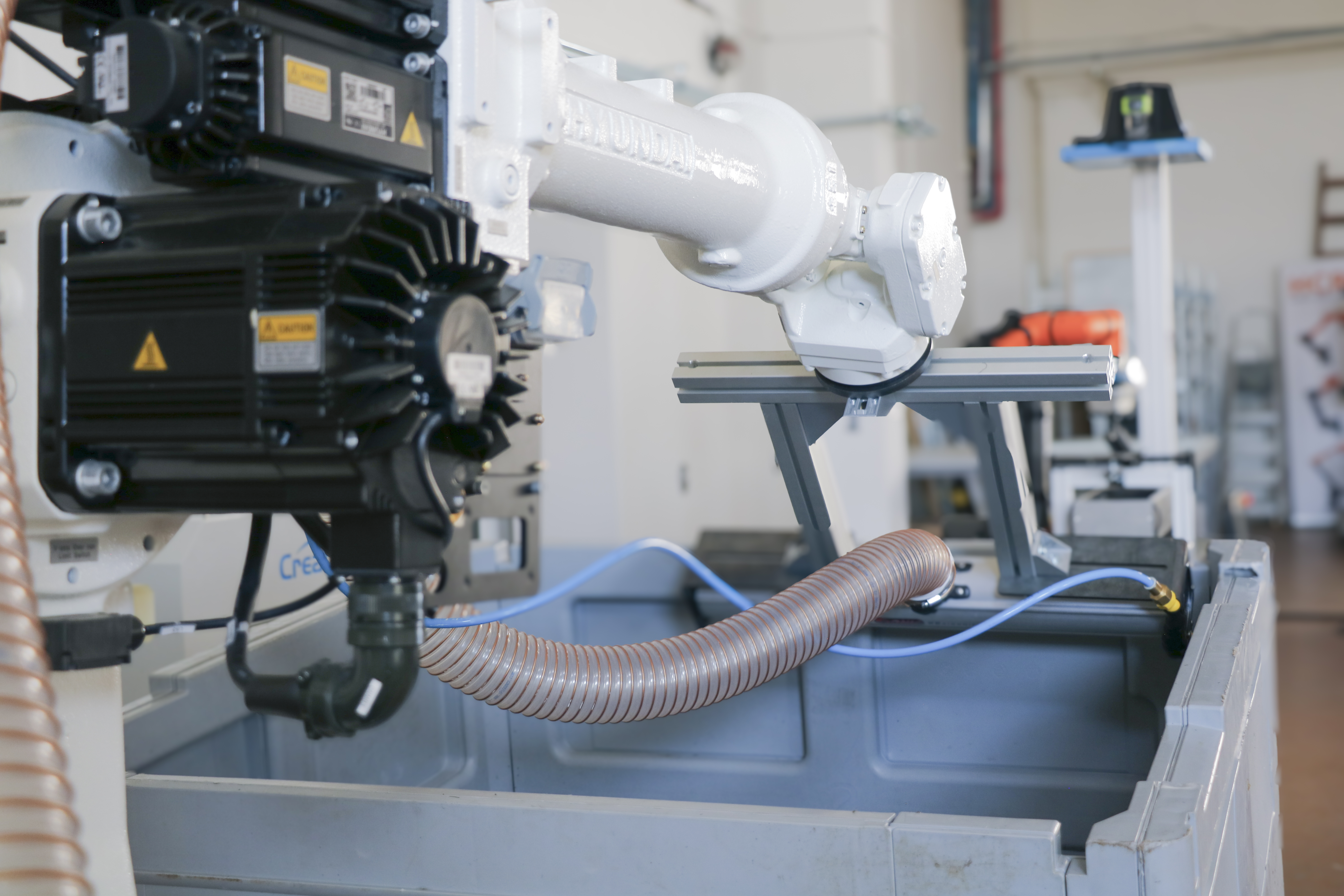

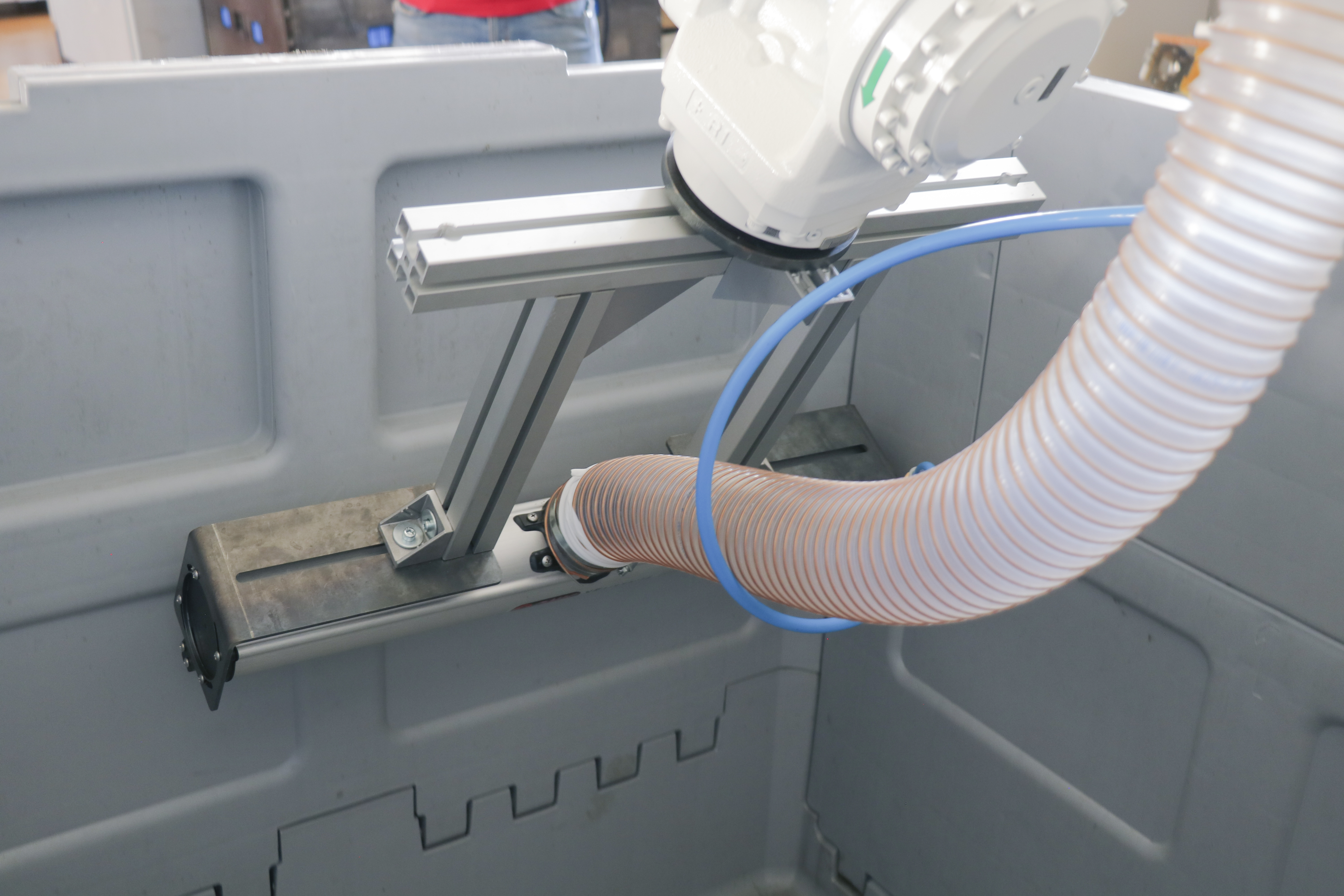

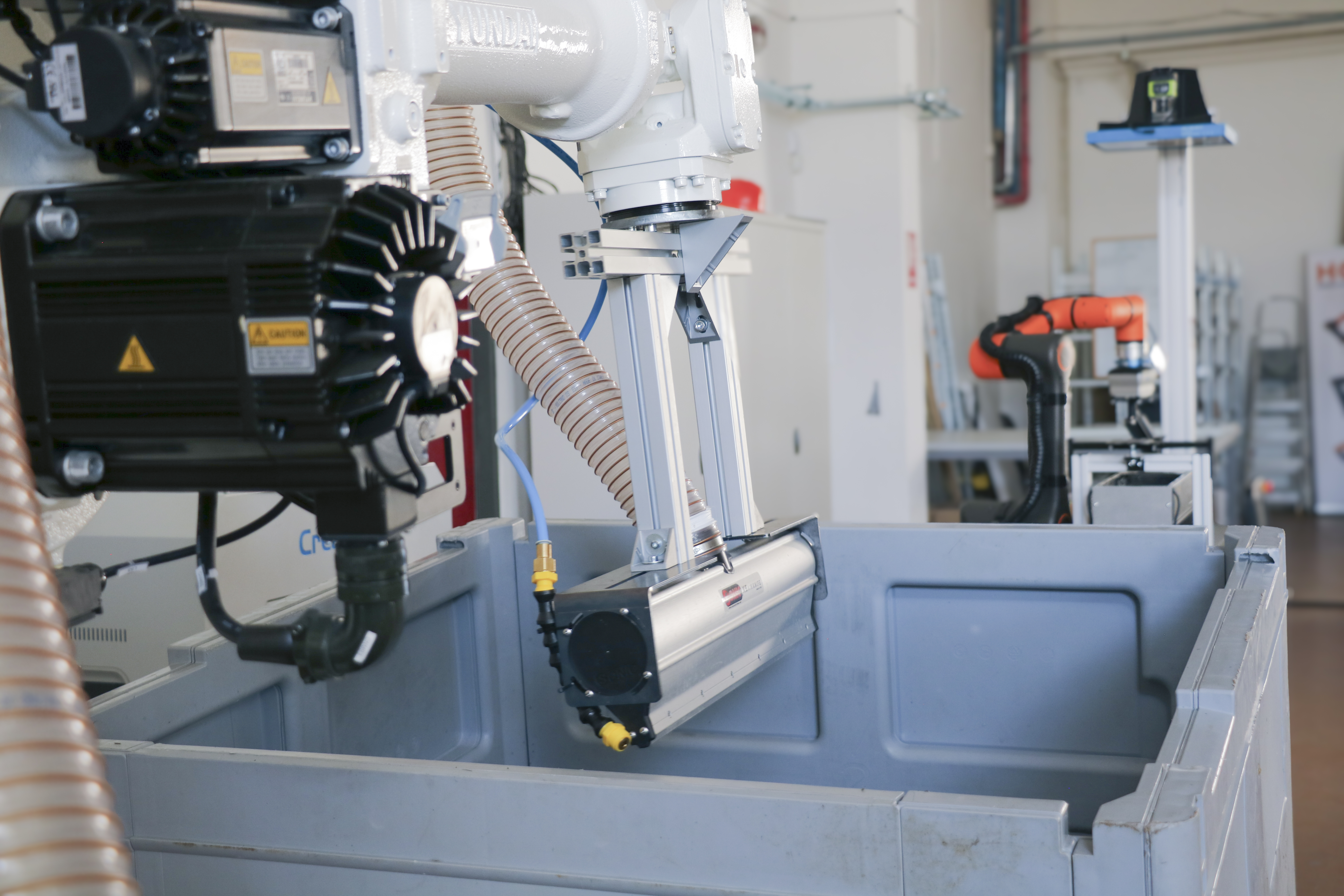

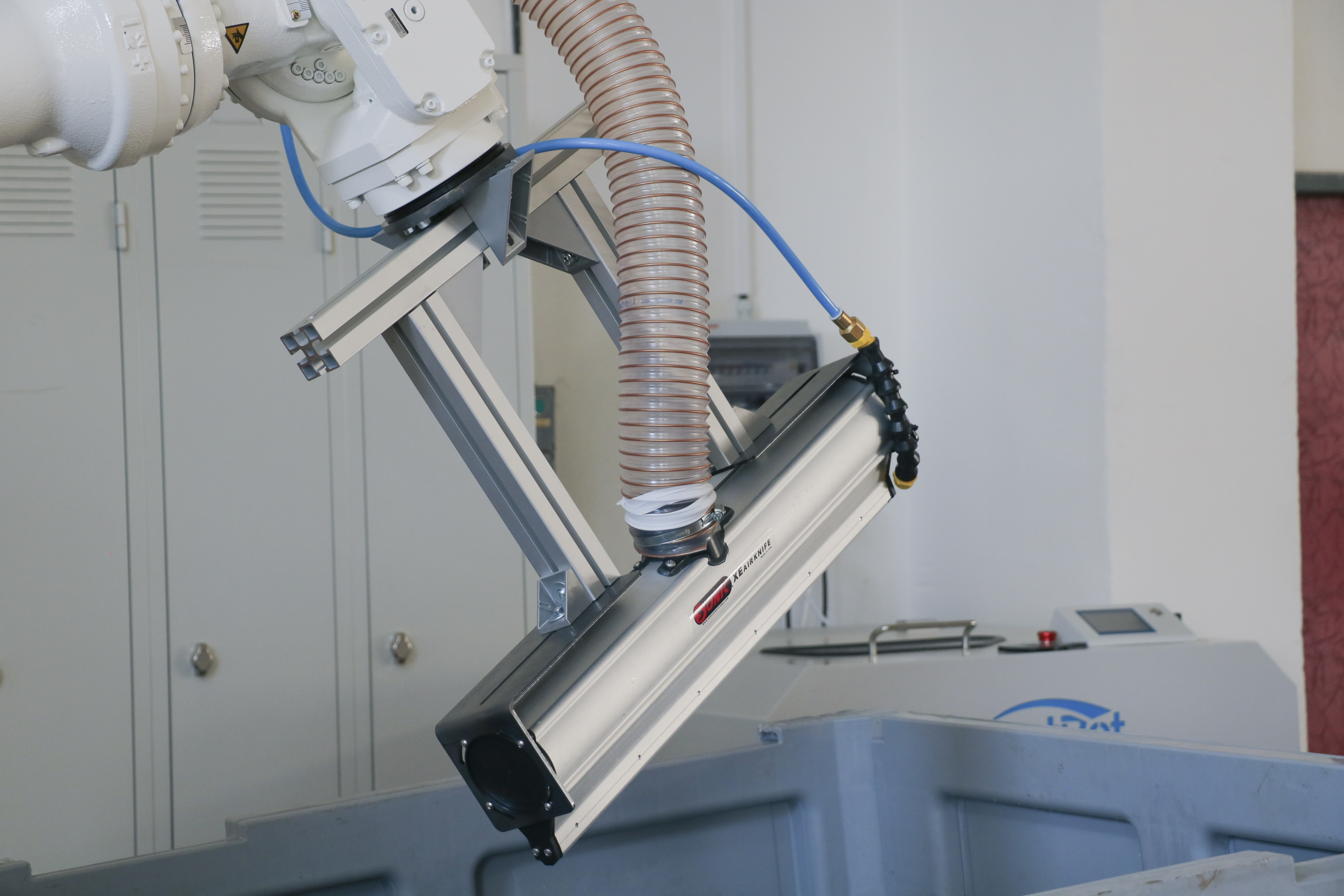

V aplikaci zachycené na videu jsou vzduchové nože umístěny na robotickém rameni. Robot je tak může vést kolem jednotlivých stěn, hran a dalších částí boxu podle předem naprogramované trajektorie.
Vzduchové nože vytvářejí potřebný proud vzduchu, zatímco robot zajišťuje, aby byl ofuk veden ve správném úhlu a vzdálenosti přesně na místa, kde je potřeba vodu odstranit.
Právě spojení obou technologií přináší vysokou variabilitu.
Trajektorii robota lze přizpůsobit rozměrům a geometrii výrobku, zatímco samotnou ofukovou sestavu navrhujeme podle požadovaného výsledku. Při návrhu řešíme například výkon dmychadla, počet a délku vzduchových nožů, jejich rozmístění, vzdálenost od výrobku nebo úhel ofuku.
Výsledkem tak není pouze samostatný robot nebo vzduchový nůž, ale kompletní technologické řešení, ve kterém se obě části vzájemně doplňují. Robot zajišťuje přesný a opakovatelný pohyb, zatímco technologie SONIC AIR zajišťuje samotný proces ofuku a odstranění vody z povrchu.
Stejný princip lze využít nejen při sušení plastových boxů a přepravek, ale také u dalších výrobků, které je potřeba po mytí, oplachu nebo během výrobního procesu rychle ofouknout a připravit pro další operaci.
Kde se vzduchové nože používají?
Vzduchové nože neslouží pouze k sušení. V průmyslových provozech se používají všude tam, kde je potřeba z povrchu výrobku nebo zařízení rychle a bezkontaktně odstranit vodu, vlhkost, prach nebo jiné nečistoty.

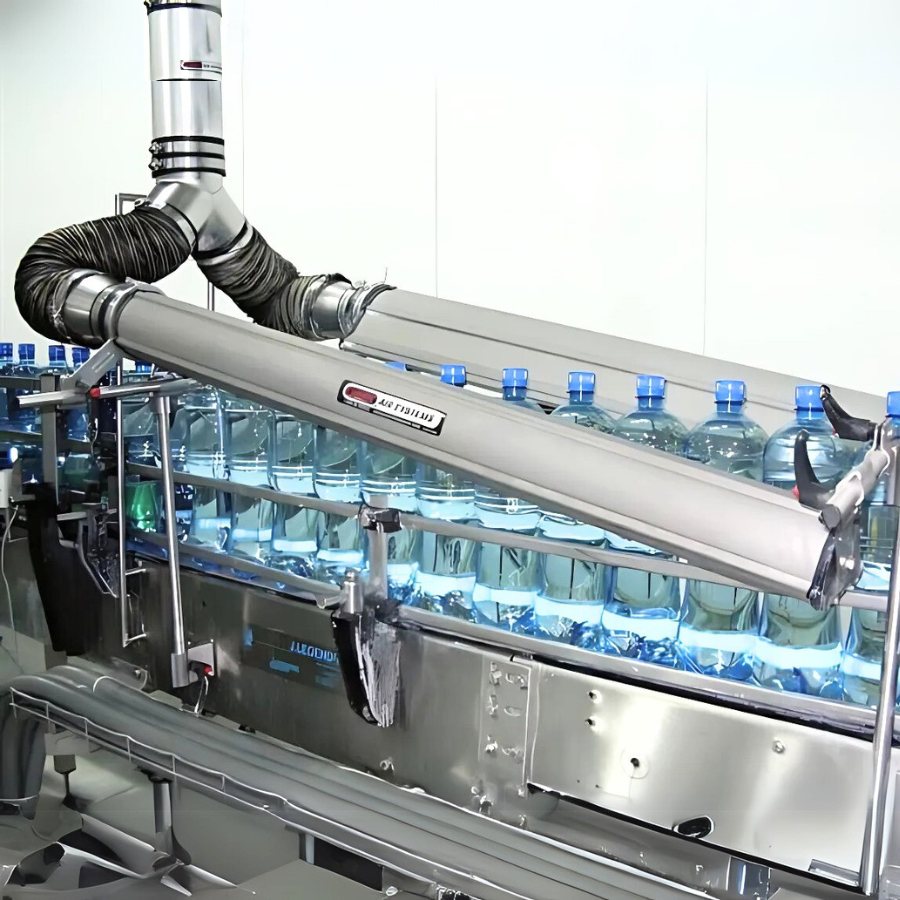

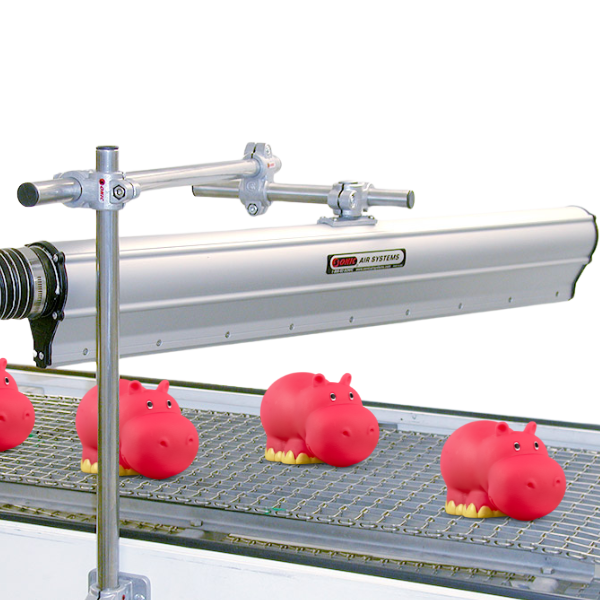

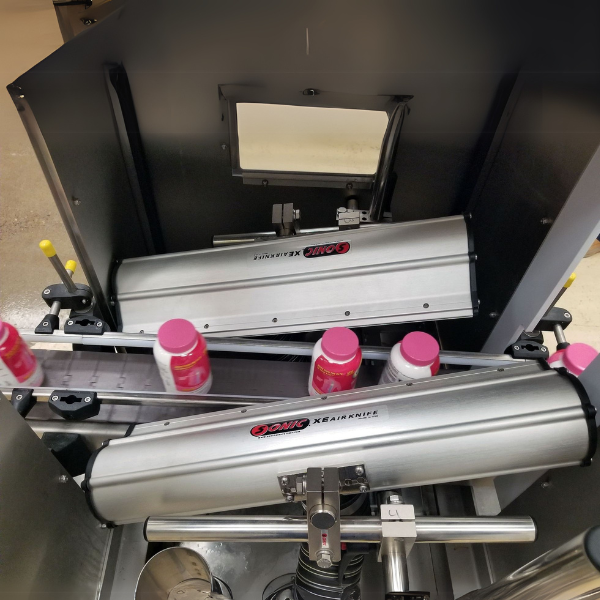

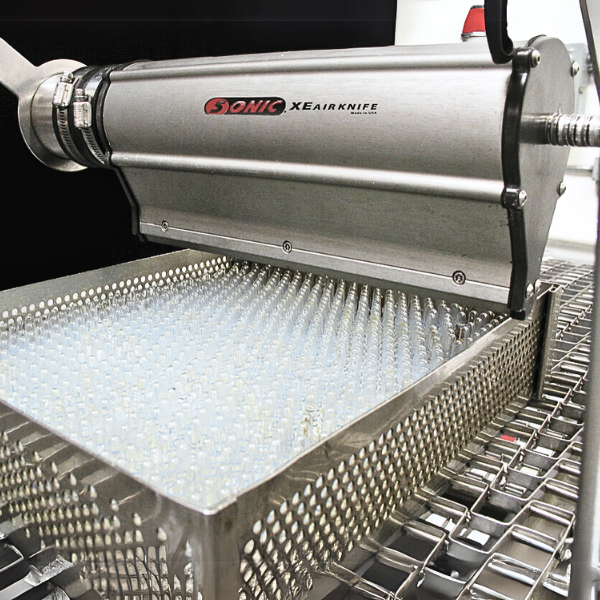

Typickým příkladem je sušení plastových přepravek a obalů po mytí, odstranění vody před balením do kartonu nebo fólie, ofuk výrobků a dopravních pásů nebo odstranění prachu z povrchu. Uplatnění nacházejí například v potravinářském a nápojovém průmyslu, ve výrobních a balicích linkách nebo v kovoprůmyslu a při zpracování kovů, kde se mohou využívat například pro odstranění válcovací emulze či sušení odlitků.
Navrhneme vám ofukové řešení na míru
Každá aplikace má jiné požadavky na sušení a ofuk. Proto navrhujeme sestavy SONIC AIR podle konkrétního výrobku, procesu a provozních podmínek.
Tým HYDRO-TECH vám pomůže s návrhem dmychadla, počtu a délky vzduchových nožů i jejich rozmístění. U robotické aplikace řešíme také správnou trajektorii pohybu vzduchových nožů.
Více informací najdete na stránce Vzduchové nože SONIC.
Autor: Ing Václav Douša, Produktový manažer, o.z. HYDRO-TECH, HENNLICH s.r.o.
