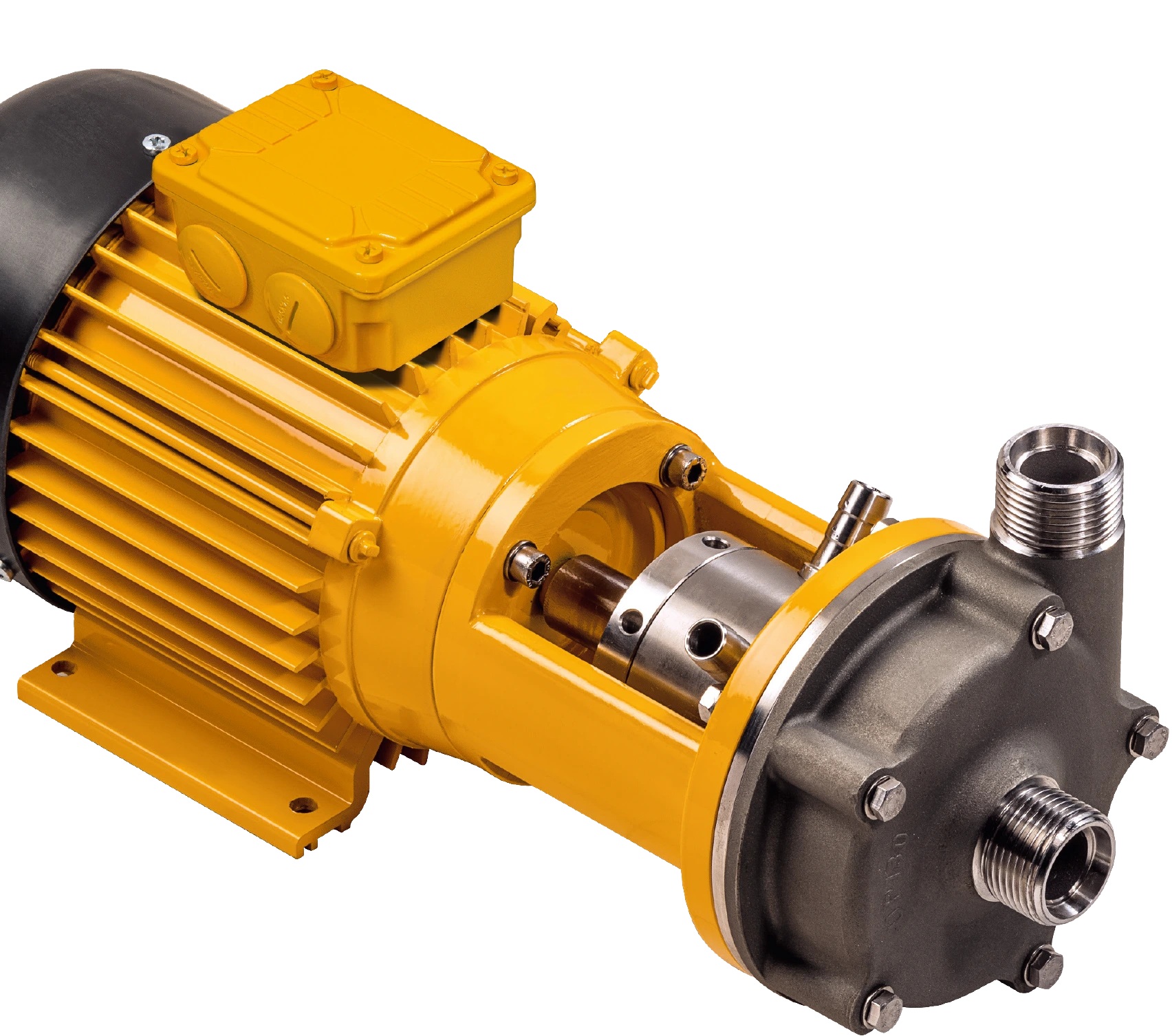

Nesamonasávací nerezové odstředivé čerpadlo s mechanickou ucpávkou – UP-DO
Nesamonasávací nerezové odstředivé čerpadlo s dvojitou mechanickou ucpávkou – UP-DO
Nerezové procesní čerpadlo s dvojitou mechanickou ucpávkou pro agresivní média a náročné průmyslové aplikace
Řada UP-DO od společnosti SCHMITT představuje nesamonasávací nerezové odstředivé čerpadlo s dvojitou mechanickou ucpávkou určené pro bezpečné čerpání agresivních chemických médií, nebezpečných kapalin a procesních aplikací s vysokými požadavky na těsnost systému.
Robustní konstrukce z korozivzdorné nerezové oceli 1.4571 (AISI 316 Ti), otevřené oběžné kolo a dvojitá mechanická ucpávka s externím oplachem činí z řady UP-DO spolehlivé chemické procesní čerpadlo pro náročné provozní podmínky.
Technické parametry
|
Parametr |
Hodnota |
|
Typ čerpadla |
Nerezové odstředivé čerpadlo |
|
Konstrukce |
Jednostupňové, monoblokové |
|
Materiál |
Nerezová ocel 1.4571 (AISI 316 Ti) |
|
Těsnění |
Dvojitá mechanická ucpávka |
|
Max. teplota média |
150 °C |
|
Max. průtok |
28 m³/h |
|
Max. dopravní výška |
39 m |
Potřebujete návrh vhodného čerpadla pro váš provoz?
Kontaktujte technické specialisty HENNLICH. Navrhneme optimální materiálové provedení, ponornou hloubku i výkonovou variantu podle konkrétní aplikace a čerpaného média.
Typické využití v těchto průmyslových odvětví
Samonasávací nerezové odstředivé čerpadlo UP-DO je určeno zejména pro:
- chemický průmysl
- petrochemii
- přečerpávání agresivních chemikálií
- mořicí linky
- odmašťovací technologie
- procesní systémy s vysokou teplotou
- aplikace s toxickými médii
- výměníkové okruhy
- povrchové úpravy kovů
- technologie s požadavkem na zvýšenou těsnost systému
Hlavní výhody čerpadla řady UP-DO
- Nerezové chemické odstředivé čerpadlo
- Dvojitá mechanická ucpávka
- Vyšší provozní bezpečnost
- Vhodné pro toxická média
- Vhodné pro agresivní chemikálie
- Teplotní odolnost až 150 °C
- Otevřené oběžné kolo pro média s částicemi
- Robustní silnostěnná konstrukce
- Kompaktní monoblokové provedení
- Nízké nároky na servis
- ATEX provedení
- Průtok až 28 m³/h
- Dopravní výška až 39 m
Popis technologií a konstrukce čerpadla řady UP-DO
Nerezové odstředivé čerpadlo s dvojitou mechanickou ucpávkou
Hlavním konstrukčním rozdílem oproti řadě UP je použití dvojité mechanické ucpávky (Double Mechanical Seal).
Toto řešení je určeno zejména pro média:
- s vyšším rizikem úniku
- toxická média
- agresivní chemikálie
- nebezpečné kapaliny
- média s vysokou teplotou
- aplikace s přísnými bezpečnostními požadavky
Dvojitá mechanická ucpávka zvyšuje provozní bezpečnost a minimalizuje riziko úniku média do okolního prostředí.
Chemické čerpadlo z nerezové oceli pro agresivní média
Samonasávací nerezové odstředivé čerpadlo UP-DO je vyrobeno z korozivzdorné nerezové oceli 1.4571 (AISI 316 Ti).
Všechny smáčené části jsou navrženy pro dlouhodobé použití v prostředí s chemicky agresivními kapalinami a vysokým provozním zatížením.
Nerezová konstrukce umožňuje použití tam, kde plastová čerpadla nedokážou dlouhodobě odolávat provozním teplotám nebo mechanickému namáhání.
Procesní čerpadlo pro vysoké teploty až 150 °C
Řada UP-DO je navržena pro čerpání médií s provozní teplotou až 150 °C.
Konstrukce s dvojitou mechanickou ucpávkou a externím oplachovým systémem umožňuje spolehlivý provoz i v technologických procesech s vysokým tepelným zatížením.
To z čerpadla činí vhodné řešení pro chemické provozy, procesní technologie a aplikace s náročnými provozními podmínkami.
Nerezové procesní čerpadlo pro média s pevnými částicemi
Řada UP-DO využívá otevřené oběžné kolo, které umožňuje přepravu médií obsahujících pevné částice.
Čerpadlo je vhodné pro:
- částice do velikosti 3 mm
- koncentrace pevných částic až 10 %
- média obsahující kovové částice
- procesní kapaliny s vyšší viskozitou
Tato konstrukce zajišťuje stabilní provoz i v aplikacích, kde běžná odstředivá čerpadla narážejí na omezení způsobená zanášením hydrauliky.
Robustní silnostěnná konstrukce pro dlouhou životnost
Čerpadla řady UP-DO využívají masivní přesné odlitky z nerezové oceli.
Silnostěnná konstrukce poskytuje:
- vysokou mechanickou odolnost
- dlouhou životnost
- vyšší stabilitu při vibracích
- spolehlivý provoz v náročných průmyslových podmínkách
- vyšší bezpečnost při práci s agresivními médii
SCHMITT tuto koncepci označuje jako Solid Cast Construction.
Samonasávací průmyslové čerpadlo s kompaktní konstrukcí
UP-DO využívá kompaktní monoblokové (close-coupled) provedení.
Výhody konstrukce:
- jednoduchá instalace
- menší instalační prostor
- nižší nároky na údržbu
- snadná integrace do technologických celků
- tichý a stabilní provoz
Řada UP-DO je vhodná pro kontinuální průmyslové provozy s vysokými nároky na spolehlivost technologie.
ATEX čerpadlo pro výbušná prostředí
Všechny velikosti řady UP-DO jsou dostupné také v ATEX provedení.
Použití:
- ATEX zóna 1
- ATEX zóna 2
To umožňuje bezpečný provoz při manipulaci s hořlavými nebo výbušnými kapalinami v chemickém a petrochemickém průmyslu.
FAQ – Často kladené dotazy k čerpadlu řady UP-DO
Proč použít čerpadlo s dvojitou mechanickou ucpávkou?
Dvojitá mechanická ucpávka poskytuje vyšší ochranu proti úniku média a je vhodná pro toxické, agresivní nebo nebezpečné kapaliny.
Jaký je rozdíl mezi UP a UP-DO?
Řada UP využívá jednoduchou mechanickou ucpávku, zatímco UP-DO používá dvojitou mechanickou ucpávku pro vyšší bezpečnost a ochranu proti úniku média.
Jaké materiály jsou použity ve smáčených částech?
Všechny smáčené části jsou vyrobeny z korozivzdorné nerezové oceli 1.4571 (AISI 316 Ti).
Je čerpadlo vhodné pro média s pevnými částicemi?
Ano. Otevřené oběžné kolo umožňuje přepravu částic do velikosti 3 mm při koncentraci až 10 %.
Je čerpadlo vhodné pro toxická média?
Ano. Dvojitá mechanická ucpávka byla navržena pro provozy s vysokými bezpečnostními požadavky.
Je řada UP-DO vhodná pro vysokoteplotní procesy?
Ano. Konstrukce umožňuje provoz při teplotách média až 150 °C.
Pro jaké aplikace je řada UP-DO určena?
Chemický průmysl, petrochemie, povrchové úpravy, přečerpávání agresivních chemikálií, toxická média a procesní technologie s vysokými nároky na těsnost systému.
