Horizontální nerezová odstředivá čerpadla
Horizontální nerezová odstředivá čerpadla pro průmyslové aplikace
Horizontální nerezová odstředivá čerpadla SCHMITT řady UP a UP-DO jsou určena k čerpání mořské vody, chemických látek, procesních kapalin a technologických médií v náročných průmyslových provozech. Čerpadla jsou vyrobena z nerezové oceli 1.4571 / AISI 316Ti a dodávají se s jednoduchou nebo dvojitou mechanickou ucpávkou. Jsou vhodná pro aplikace s vyšší teplotou média až 150 °C, průtokem až 30 m³/h a výtlakem až 40 m. Provedení UP-DO je vhodné tam, kde je požadována vyšší provozní bezpečnost a omezení úniku toxických nebo ekologicky nebezpečných kapalin.
Hlavní výhody
- Robustní konstrukce z nerezové oceli 1.4571 / AISI 316Ti
- Jednoduchá nebo dvojitá mechanická ucpávka podle požadavků aplikace
- Vhodné pro média s teplotou až 150 °C
- Možnost čerpání kapalin s pevnými částicemi do 3 mm
- Nízké nároky na údržbu díky kvalitním materiálům těsnicích ploch
- Kompaktní konstrukce s přímým připojením
- Možnost provedení ATEX pro zóny 1 a 2
Typické použití
Tato čerpadla jsou vhodná pro průmyslové aplikace, kde je potřeba spolehlivě čerpat procesní, technologická nebo chemicky náročná média.
- Chemický průmysl
- Farmaceutický průmysl
- Energetika
- Potravinářský průmysl
- Úprava vody
- Procesní technologie

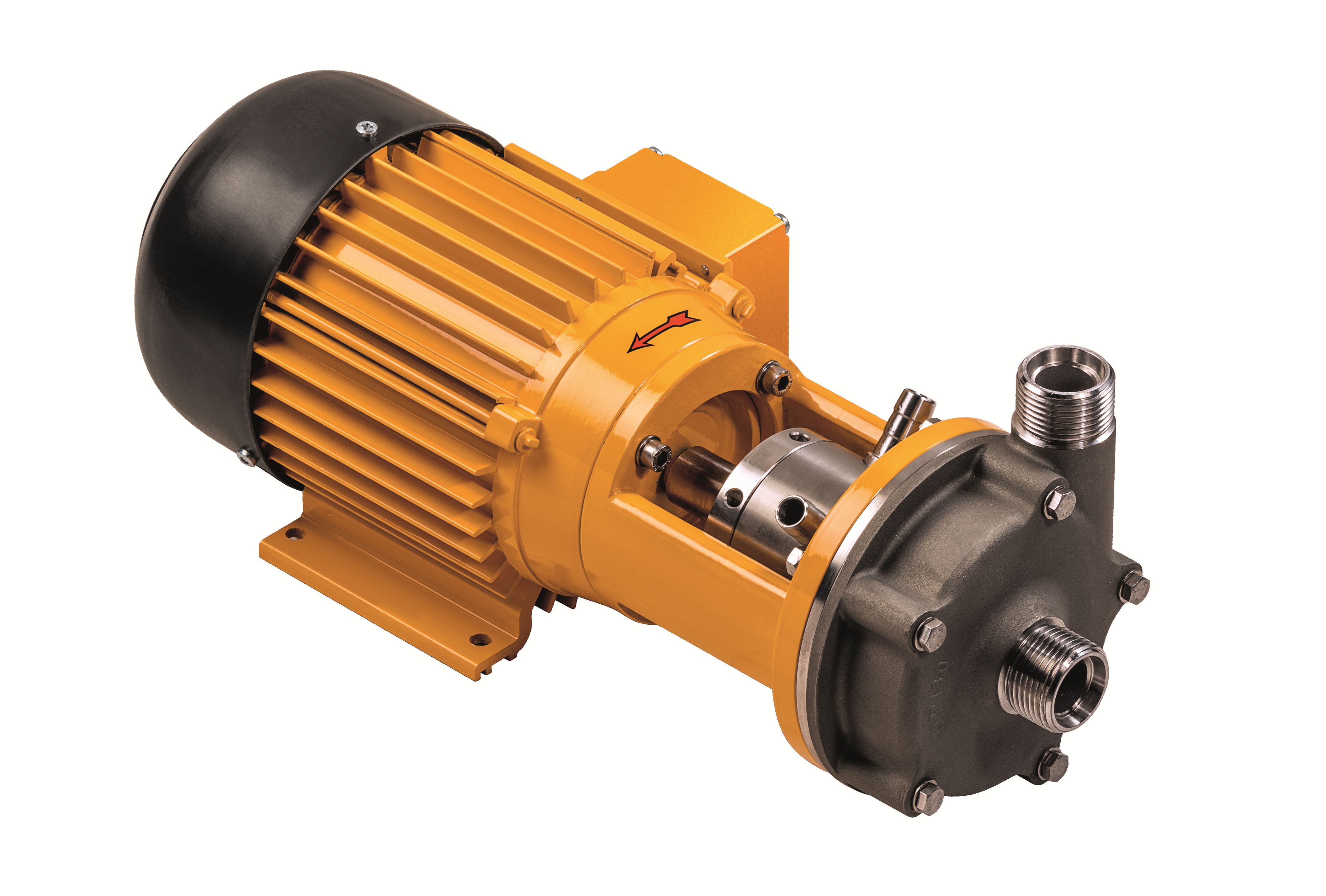

Rozdíl mezi provedením UP a UP-DO
Základní rozdíl mezi čerpadly SCHMITT UP a SCHMITT UP-DO je v provedení mechanické ucpávky. Řada UP je vybavena jednoduchou mechanickou ucpávkou a je vhodná pro běžné průmyslové aplikace s korozivními, procesními nebo technologickými kapalinami. Varianta UP-DO má dvojitou mechanickou ucpávku a používá se tam, kde je požadována vyšší provozní bezpečnost a omezení úniku čerpaného média.
Provedení UP-DO s dvojitou mechanickou ucpávkou je vhodné pro aplikace, kde je nutné zvýšit provozní bezpečnost a minimalizovat riziko úniku média. Je vhodné zejména pro aplikace s toxickými, ekologicky nebezpečnými nebo provozně citlivými kapalinami. Při použití systému podpory těsnění pod tlakem umožňuje bezpečnější provoz a pomáhá minimalizovat riziko úniku média do okolí.
Dostupné materiály
Horizontální nerezová odstředivá čerpadla SCHMITT UP a UP-DO jsou vyrobena z korozivzdorné nerezové oceli 1.4571 / AISI 316Ti. Tento materiál je použit pro těleso čerpadla, oběžné kolo i kovové části, které přicházejí do kontaktu s čerpaným médiem.
Čerpadla lze podle konkrétní aplikace dodat s různými variantami elastomerů a těsnicích ploch. K dispozici jsou zejména elastomery EPDM, FKM a FFKM a těsnicí plochy v kombinacích SiC / SiC, uhlík / SiC nebo uhlík / Al₂O₃ keramika. Díky tomu lze nerezové odstředivé čerpadlo přizpůsobit chemickému složení média, provozní teplotě i požadavkům na životnost mechanické ucpávky.
Přehled materiálů
- Těleso čerpadla: nerezová ocel 1.4571 / AISI 316Ti
- Oběžné kolo: nerezová ocel 1.4571 / AISI 316Ti
- Kovové části ve styku s médiem: nerezová ocel 1.4571 / AISI 316Ti
- Elastomery: EPDM, FKM, FFKM
- Těsnicí plochy: SiC / SiC, uhlík / SiC, uhlík / Al₂O₃ keramika
- Mechanická ucpávka: jednoduchá nebo dvojitá podle provedení UP / UP-DO
Často kladené otázky
1) Pro jaká média jsou čerpadla SCHMITT UP a UP-DO vhodná?
Čerpadla jsou vhodná pro mořskou vodu, slabé kyseliny, louhy, procesní kapaliny a další korozivní média do teploty až 150 °C.
2) Mohou čerpadla čerpat kapaliny s pevnými částicemi?
Ano, čerpadla zvládají kapaliny s pevnými částicemi do velikosti až 3 mm, v závislosti na konkrétní aplikaci a provozních podmínkách.
