Datový kabel CF211

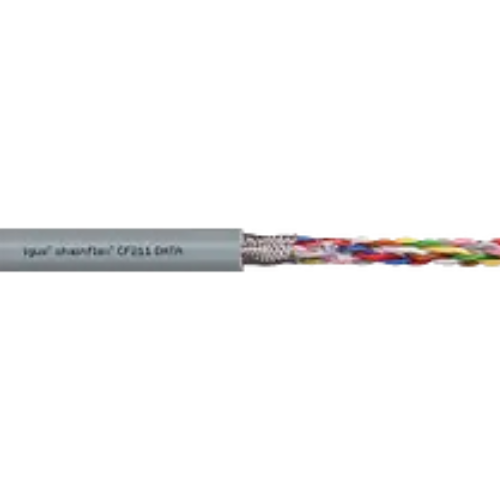

Datový kabel chainflex® CF211
|
|
Typické oblasti použití CF211:
- Pro aplikace s vysokým zatížením
- Aplikace s mírným výskytem olejů
- Přednostně vnitřní, ale i venkovní aplikace s okolní teplotou >5°C
- Samonosné pojezdy a kluzné aplikace do délky pojezdu až 100 m
- Regálové zakládací a vyjímací jednotky pro high-bay sklady, obráběcí stroje/balicí stroje, manipulace, halové jeřáby
 |
|
Životnost kabelu CF211:
| Garantovaná životnost (počet dvojzdvihů) |
5 milionů | 7,5 milionu | 10 milionů |
|---|---|---|---|
| Teplota od/do [°C] |
R min. [Faktorxd] |
R min. [Faktorxd] |
R min. [Faktorxd] |
| -25 / -15 | 10 | 11 | 12 |
| -15 / +70 | 7,5 | 8,5 | 9,5 |
| +70 / +80 | 10 | 11 | 12 |
Technické údaje kabelu CF 211
| Dynamické informace | |
 | Min. poloměr ohybu, řetěz e-chain (součinitel) |
7,5 x h |
| | Min. poloměr ohybu, řetěz e-chain |
37,5 mm |
| | Min. poloměr ohybu, ohebný (faktor) |
6 x d |
| | Min. poloměr ohybu, ohebný |
30 mm |
| | Min. poloměr ohybu pevný (součinitel) |
4 x d |
| | Min. poloměr ohybu, pevný |
20 mm |
 | Teplotní řetěz e-chain® |
+5°C až +70°C |
| | Teplota, flexibilní |
-5°C až +70°C (podle DIN EN 60811-504) |
| | Teplota, pevná |
-15°C až +70°C (podle DIN EN 50305) |
 | v max. bez podpory (rychlost) |
5 m/s |
| | v max. klouzavost (rychlost) |
3 m/s |
 | a max. (zrychlení) |
50 m/s² |
 | Délka pojezdu třídy |
Samonosné vzdálenosti a až 100 m pro kluzné aplikace |
 | Třídní torze |
Žádné zkroucení |
| Konstrukce kabelů | |
 | Průvodčí |
Velmi jemně splétané speciální vodiče zvláště odolné proti ohybu, vyrobené z holých měděných drátů |
 | Izolace jádra |
Mechanicky vysoce kvalitní směs TPE |
 | Uvíznutí jádra |
Jádra zkroucená v párech s krátkými délkami rozteče, páry jader se pak navíjejí s krátkými délkami rozteče |
 | Celkový štít |
Extrémně pružné opletení z pocínovaných měděných drátů. Pokrytí lineární cca. 70%, optické cca. 90% |
 | Vnější plášť |
Nízkoadhezní, olejovzdorná směs z PVC, přizpůsobená požadavkům energetických řetězů® e-chain (podle DIN EN 50363-4-1) |
| | Barva vnějšího pláště |
Stříbrošedá (srovnatelná s RAL 7001) |
| Elektrické informace | |
 | Jmenovité napětí |
300/300V (podle DIN VDE 0298-3) |
 | Zkušební napětí |
1500V (podle DIN EN 50395) |
| Vlastnosti a schválení | |
 | Odolnost vůči UV záření |
Středně |
 | Odolnost proti olejům |
Odolnost proti olejům (podle DIN EN 50363-4-1), třída 2 |
 | Bez silikonu |
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992) |
 | EAC |
Číslo certifikátu RU C-DE. ME77. B.00300/19 |
 | DOSÁHNOUT |
V souladu s nařízením (ES) č. 1907/2006 (REACH) |
 | Bez olova |
Podle směrnice 2011/65/EU (RoHS-II) |
 | Čisté prostory |
Podle ISO třídy 1. Materiál vnějšího pláště této řady vyhovuje CF240.02.24 - testováno IPA podle normy DIN EN ISO 14644-1 |
 | CE |
Podle směrnice 2014/35/EU |
 | UL/CSA |
Styl 10493 a 2464, 300 V, 80 °C |
 | UL ověřeno |
Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně" |
 | Zpomalovač hoření |
Podle IEC 60332-1-2, Kabelový plamen, VW-1, FT1, FT2/Horizontální plamen |
 | NFPA |
Podle kapitoly 79.2018 NFPA 12-9 |
 | UKCA |
V souladu s platnými předpisy Spojeného království (stav k 08/2021) |
