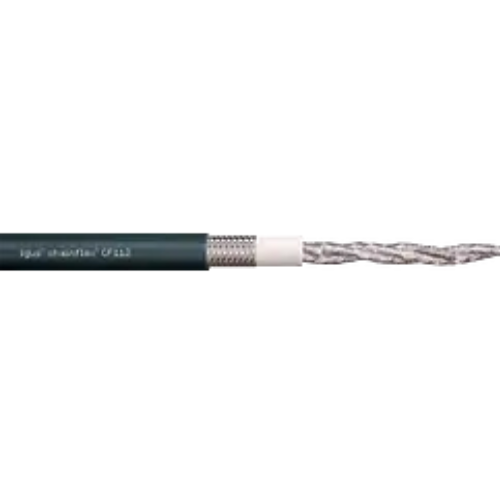

Datový kabel chainflex® CF112

Vnější plášť PUR
Dvojnásobné stínění
Twistované páry
Odolný proti olejům
Odolný proti chladícím kapalinám

Odolný proti vrypům
Bez obsahu PVC a halogenů
Oheň retardující
Odolný proti hydrolýze a mikrorganismům

Typické oblasti použití CF112:

Pro aplikace s nejvyšším zatížením
Téměř neomezená odolnost proti olejům
Vnitřní a vnější použití při průměrném slunečním záření
Samonosné pojezdy a kluzné aplikace do délky pojezdu až 100 m
Obráběcí stroje/obráběcí jednotky, regálové zakládací a vyjímací jednotky pro high-bay sklady, balicí průmysl, pro rychlou manipulaci, sektor chladících systémů

Splétaný vodič s jemnými drátky, obzvláště odolný proti ohybu
Stínění z měděných lan, zvláště odolné proti ohýbání
Síťový prvek s jádrem zaručující pevnost v tahu
Párové opletení vodičů navinuté v krátkých intervalech
Zesílené, extrudované
Opletené měděné stínění odolné proti ohybu
Vytlačovaná PUR směs

Životnost kabelu CF112:

Garantovaná životnost (počet dvojzdvihů)	5 milionů	7,5 milionu	10 milionů
Teplota od/do [°C]	R min. [Faktor x d]	R min. [Faktor x d]	R min. [Faktor x d]
-25 / -15	12.5	13.5	14.5
-15 / +70	10	11	12
+70 / +80	12.5	13.5	15.5

Technické údaje kabelu CF112

Dynamické informace
\| Min. poloměr ohybu, řetěz e-chain (součinitel)	10 x d
\| Min. poloměr ohybu, řetěz e-chain	145 mm
\| Min. poloměr ohybu, ohebný (faktor)	8 x d
\| Min. poloměr ohybu, ohebný	116 mm
\| Min. poloměr ohybu pevný (součinitel)	5 x d
\| Min. poloměr ohybu, pevný	72,5 mm
\| Teplotní řetěz e-chain®	-25°C až +80°C
\| Teplota, flexibilní	-40°C až +80°C (podle DIN EN 60811-504)
\| Teplota, pevná	-50°C až +80°C (podle DIN EN 50305)
\| v max. bez podpory (rychlost)	10 m/s
\| v max. klouzavost (rychlost)	5 m/s
\| a max. (zrychlení)	80 m/s²
\| Délka pojezdu třídy	Samonosné vzdálenosti a až 100 m pro kluzné aplikace
\| Třídní torze	Žádné zkroucení
Konstrukce kabelů
\| Průvodčí	Velmi jemně splétané speciální vodiče zvláště odolné proti ohybu, vyrobené z holých měděných drátů
\| Izolace jádra	Mechanicky vysoce kvalitní směs TPE
\| Uvíznutí jádra	Jádra zkroucená v párech s krátkými délkami rozteče, páry jader se pak navíjejí s krátkými délkami rozteče
\| Vnitřní buňka	Směs TPE přizpůsobená požadavkům energetických řetězů e-chain®
\| Celkový štít	Extrémně pružné opletení z pocínovaných měděných drátů. Pokrytí lineární cca. 70%, optické cca. 90%
\| Elementový štít	Extrémně pružné opletení z pocínovaných měděných drátů. Pokrytí lineární cca. 70%, optické cca. 90%
\| Vnější plášť	Nízkoadhezní, bezhalogenová a vysoce otěruvzdorná PUR směs, přizpůsobená požadavkům energetických řetězů® e-chain (podle DIN EN 50363-10-2)
\| Barva vnějšího pláště	Antracitově šedá (srovnatelná s RAL 7016)
Elektrické informace
\| Jmenovité napětí	300/300V (podle DIN VDE 0298-3)
\| Zkušební napětí	1500V (podle DIN EN 50395)
Vlastnosti a schválení
\| Odolnost vůči UV záření	Vysoko
\| Odolnost proti olejům	Odolnost proti olejům (podle DIN EN 50363-10-2), třída 3
\| Bez silikonu	Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992)
\| Bez halogenů	Podle DIN EN 60754
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00300/19
\| DOSÁHNOUT	V souladu s nařízením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podle směrnice 2011/65/EU (RoHS-II)
\| Čisté prostory	Podle ISO třídy 1. Materiál vnějšího pláště této řady vyhovuje CF77.UL.05.12.D - testováno IPA podle normy DIN EN ISO 14644-1
\| CE	Podle směrnice 2014/35/EU
\| UL/CSA	Styl 10493 a 20233, 300 V, 80 °C
\| UL ověřeno	Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně"
\| Zpomalovač hoření	Podle IEC 60332-1-2, Kabelový plamen, VW-1, FT1, FT2/Horizontální plamen
\| DNV	Certifikát schválení typu TAE00003X3
\| NFPA	Podle kapitoly 79.2018 NFPA 12-9
\| Pobřežní	Odolnost proti MUD dle NEK 606 - stav 2009
\| UKCA	V souladu s platnými předpisy Spojeného království (stav k 08/2021)
