Speciální kabel chainflex^® CFFLAT

Vnější plášť z TPE
Odolný proti olejům
Odolný proti bio olejům

Bez obsahu PVC a halogenů
Odolný proti UV záření
Odolný proti hydrolýze a mikroorganismům

Typické oblasti použití CFFLAT:

Pro aplikace s extrémě vysokým zatížením
Téměř neomezená odolnost proti olejům, včetně bio olejů
Vnitřní a vnější použití, odolné proti UV záření
Samonosné pojezdy a až 100 m pro kluzné aplikace
Automatické regálové zakládací a vyjímací jednotky, pro omezené prostory, malý poloměr ohybu, obráběcí stroje/obráběcí jednotky

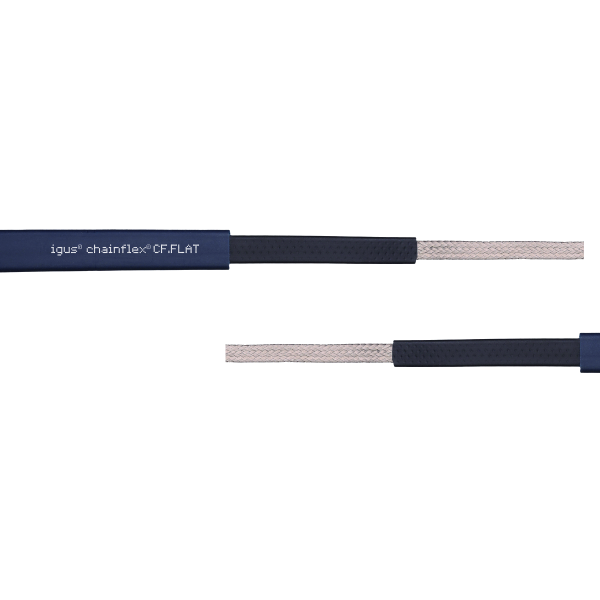

1. Speciální oplétaný vodič s vysokou
odolností k ohybu
2. Směs TPE extrudovaná pod tlakem
3. Směs TPE extrudovaná pod tlakem

Technické údaje kabelu CFFLAT

Dynamické informace
\| Min. poloměr ohybu, e-chain (faktor)	5 x d
\| Min. poloměr ohybu, e-chain	Průměr 75 mm
\| Min. poloměr ohybu, pružný (součinitel)	4 x d
\| Min. poloměr ohybu, pružný	Průměr 60 mm
\| Min. poloměr ohybu pevný (faktor)	4 x d
\| Min. poloměr ohybu, pevný	Průměr 60 mm
\| Teplotní řetěz e-chain®	-35°C až +90°C
\| Teplota, flexibilní	-50°C až +90°C (podle DIN EN 60811-504)
\| Teplota, pevná	-55°C až +90°C (podle DIN EN 50305)
\| v max. bez podpory (rychlost)	10 m/s
\| a max. (zrychlení)	100 m/s²
\| Délka pojezdu třídy	Pojezdy až 400 m a více
\| Třídní torze	Žádné zkroucení
Konstrukce kabelů
\| Vodič	Vysoce ohebný opletený speciální vodič
\| Izolace žil	Mechanicky vysoce kvalitní směs TPE
\| Vnější plášť	Směs TPE s nízkou adhezí, extrémně odolná proti oděru a vysoce pružná, přizpůsobená tak, aby vyhovovala požadavkům řetězů® e-chain
Elektrické informace
\| Jmenovité napětí	600/1000V (podle DIN VDE 0298-3)
\| Zkušební napětí	4000V (podle DIN EN 50395)
Vlastnosti a schválení
\| Odolnost vůči UV záření	Vysoko
\| Odolnost proti olejům	Odolné proti olejům (podle DIN EN 60811-404), odolné vůči biologickým olejům (podle VDMA 24568 s Plantocut 8 S-MB testované DEA), třída 4
\| Bez silikonu	Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992)
\| Bez halogenů	Dle DIN EN 60754
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00863/20
\| DOSÁHNOUT	V souladu s nařízením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podle směrnice 2011/65/EU (RoHS-II)
\| Čisté prostrory	Podle ISO třídy 1. Materiál vnějšího pláště této řady vyhovuje CF9.15.07 - testováno IPA podle normy DIN EN ISO 14644-1
\| CE	Podle směrnice 2014/35/EU
\| UKCA	V souladu s platnými předpisy Spojeného království (stav k 08/2021)
