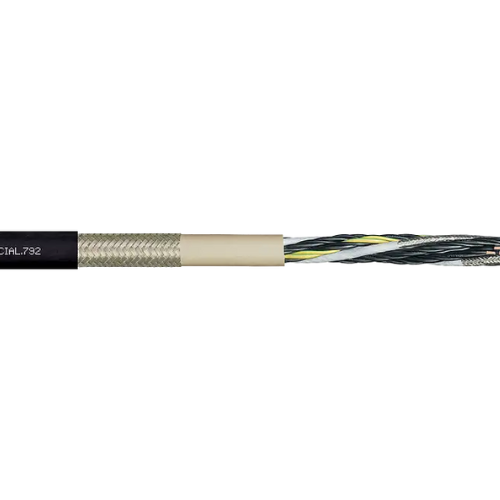

Speciální kabel chainflex® CFSPECIAL.792

Vnější plášť PUR
Stíněný
Oheň retardující

Bez obsahu PVC a halogenů
Odolný proti olejům
Odolný proti hydrolýze a mikroorganismům

Typické oblasti použití CFSPECIAL.792:

Spolehlivý kabel e-chain pro sedmou osu robota
Elektrické vlastnosti v souladu s Kuka (.011) ABB (.012) a Fanuc (.015/.016)

Technické údaje kabelu CFSPECIAL.792

Dynamické informace
\| Min. poloměr ohybu, e-chain (faktor)	10 x d
\| Min. poloměr ohybu, e-chain	Průměr 255 mm
\| Min. poloměr ohybu, pružný (součinitel)	8 x d
\| Min. poloměr ohybu, pružný	Průměr 204 mm
\| Min. poloměr ohybu pevný (faktor)	5 x d
\| Min. poloměr ohybu, pevný	Průměr 127,5 mm
\| Teplotní řetěz e-chain®	-25°C až +80°C
\| Teplota, flexibilní	-40°C až +80°C (podle DIN EN 60811-504)
\| Teplota, pevná	-50°C až +80°C (podle DIN EN 50305)
\| v max. bez podpory (rychlost)	3 m/s
\| v max. klouzavost (rychlost)	2 m/s
\| a max. (zrychlení)	20 m/s²
\| Torze	Žádný
Konstrukce kabelů
\| Vodič	Jemně splétaný vodič z holých měděných drátů (podle DIN EN 60228)
\| Izolace žil	Mechanicky vysoce kvalitní směs TPE
\| Vnitřní buňka	Směs TPE přizpůsobená® tak, aby vyhovovala požadavkům řetězů e-chain
\| Celkový štít	Opletení odolné proti ohybu z pocínovaných měděných drátů. Pokrytí přibližně 50 % lineární, přibližně 80 % optické
\| Vnější buňka	Bezhalogenová, vysoce otěruvzdorná směs PUR s nízkou adhezí, přizpůsobená požadavkům řetězů® e-chain (podle DIN EN 50363-10-2)
\| Barva vnějšího pláště	Černá (srovnatelná s RAL 9005)
Elektrické informace
\| Jmenovité napětí	600/1000V (podle DIN VDE 0298-3)
\| Zkušební napětí	4000V (podle DIN EN 50395)
Vlastnosti a schválení
\| Odolnost vůči UV záření	Vysoko
\| Odolnost proti olejům	Odolné proti olejům (podle DIN EN 50363-10-2), třída 3
\| Bez silikonu	Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992)
\| Bez halogenů	Dle DIN EN 60754
\|	Certifikát č. RU C-DE. ME77. B.00302/19
\| DOSÁHNOUT	V souladu s nařízením (ES) č. 1907/2006 (REACH)
\| CE	Podle směrnice 2014/35/EU
\| UL ověřeno	Certifikát č. B129699: "36měsíční záruka na kabely chainflex společnosti igus a kalkulačka životnosti na základě 2 miliard testovacích cyklů za rok"
\| Zpomalovač hoření	Podle IEC 60332-1-2, Plamen kabelu, VW-1, FT1, FT2/Horizontální plamen
\| NFPA	Podle NFPA 79-2018, kapitola 12.9
\| Pobřežní	Odolnost proti bahnu podle NEK 606 - stav 2009
\| UKCA	V souladu s platnými předpisy Spojeného království (stav k 08/2021)

Filtrování produktů

Filtrování

Skupina

Hybridní kabely (6)

Typ

CFSPECIAL (6)

Struktura kabelu

((6x1,5)C+3x(3x4)+1G6)C (1)
(18G2,5)C (1)
(2x(3x1,5)C+3x(3x10)+1G10)C (1)
(5x(2x6,0+2x2,5)+2x(6x1,0)C)C (1)
(5x(4x0,25)+10x(3x0,75))C (1)
(7x(6x2,0))C (1)

Materiál

PUR (6)

Číslo zboží

Zrušit filtrování

Počet nalezených produktů: 6

Množství

3 297,36 Kč

(5x(2x6,0+2x2,5)+2x(6x1,0)C)C

CFSPECIAL

Hybridní kabely

PUR

35,50

2 033

1 250

>= 1 3 297,36 Kč

Množství

1 117,38 Kč

(18G2,5)C

CFSPECIAL

Hybridní kabely

PUR

25,50

882

545

>= 1 1 117,38 Kč

Množství

2 082,96 Kč

((6x1,5)C+3x(3x4)+1G6)C

CFSPECIAL

Hybridní kabely

PUR

1 220

679

>= 1 2 082,96 Kč

Množství

3 282,51 Kč

(2x(3x1,5)C+3x(3x10)+1G10)C

CFSPECIAL

Hybridní kabely

PUR

35,50

2 122

1 340

>= 1 3 282,51 Kč

Množství

2 691,81 Kč

(7x(6x2,0))C

CFSPECIAL

Hybridní kabely

PUR

36,50

1 747

999

>= 1 2 691,81 Kč

Množství

1 849,32 Kč

(5x(4x0,25)+10x(3x0,75))C

CFSPECIAL

Hybridní kabely

PUR

26,50

877

422

>= 1 1 849,32 Kč

Uvedené ceny jsou bez DPH a platí pro množství, které je aktuálně skladem
