Hybridní kabel CFSPECIAL.192

NAKOUPIT V ESHOPU

POPTAT / ODESLAT DOTAZ

Ke stažení

Catalogue sheet - CFSPECIAL.192

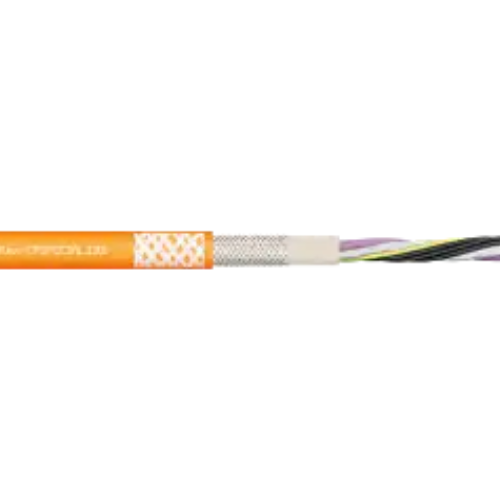

Speciální kabel chainflex® CFSPECIAL.192

Vnější plášť PUR
Stíněný
Oheň retardující

Bez obsahu PVC a halogenů
Odolný vůči vrubu
Odolný proti olejům

Typické oblasti použití CFSPECIAL.192:

Pro zvýšené zatížení v tahu
Pro zavěšení aplikací do 50 m
Téměř neomezená odolnost vůči olejům
Skladovací a vyhledávací jednotky, závěsné ovládací prvky, výtahy

Technické údaje kabelu CFSPECIAL.192

Dynamické informace
\| Min. poloměr ohybu, e-chain (faktor)	10 x d
\| Min. poloměr ohybu, pružný (součinitel)	8 x d
\| Min. poloměr ohybu pevný (faktor)	5 x d
\| Teplotní řetěz e-chain®	-25°C až +80°C
\| Teplota, flexibilní	-40°C až +80°C (podle DIN EN 60811-504)
\| Teplota, pevná	-50°C až +80°C (podle DIN EN 50305)
\| v max. bez podpory (rychlost)	10 m/s
\| v max. klouzavost (rychlost)	2 m/s
\| a max. (zrychlení)	50 m/s²
\| Délka pojezdu třídy	Pro závěsné aplikace s horním pohonem do 50 m
Konstrukce kabelů
\| Vodič	Lankový vodič v provedení zvláště odolném proti ohybu z holých měděných drátů (podle DIN EN 60228)
\| Splétání žil	Silová jádra a prvky řídicího páru jsou navinuty s krátkou roztečí kolem středového prvku s vysokou pevností v tahu
\| Vnitřní buňka	Směs TPE přizpůsobená® tak, aby vyhovovala požadavkům řetězů e-chain
\| Celkový štít	Extrémně flexibilní opletení z pocínovaných měděných drátů. Lineární pokrytí přibližně 70 %, optické přibližně 90 %
\| Elementární štít	Pružné opletení z pocínovaných měděných drátů
\| Vnější plášť	1. Vnější plášť: PUR směs přizpůsobená® požadavkům řetězů e-chain. Vyztužení: aramidové opletení s vysokou pevností v tahu zabudované do vnějšího pláště. 2. Vnější plášť: nízká přilnavost, vysoce odolná proti oděru a ohybu, bezhalogenová směs na bázi PUR přizpůsobená požadavkům závěsných aplikací (podle DIN EN 50363-10-2)
\| Barva vnějšího pláště	Patelově oranžová (srovnatelná s RAL 2003)
Elektrické informace
\| Jmenovité napětí	600/1000V (podle DIN VDE 0298-3)
\| Zkušební napětí	4000V (podle DIN EN 50395)
Vlastnosti a schválení
\| Odolnost vůči UV záření	Žádný
\| Odolnost proti olejům	Odolné proti olejům (podle DIN EN 50363-10-2), třída 3
\| Bez silikonu	Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992)
\| Bez halogenů	Dle DIN EN 60754
\| DOSÁHNOUT	V souladu s nařízením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podle směrnice 2011/65/EU (RoHS-II)
\| CE	Podle směrnice 2014/35/EU
\| DESINA	Podle VDW, standardizace DESINA
\| Zpomalovač hoření	Podle IEC 60332-1-2, Plamen kabelu, VW-1, FT1, FT2/Horizontální plamen
\| Pobřežní	Odolnost proti bahnu podle NEK 606 - stav 2009
\| UKCA	V souladu s platnými předpisy Spojeného království (stav k 08/2021)
