Kabel pro divadla CFSPECIAL.381

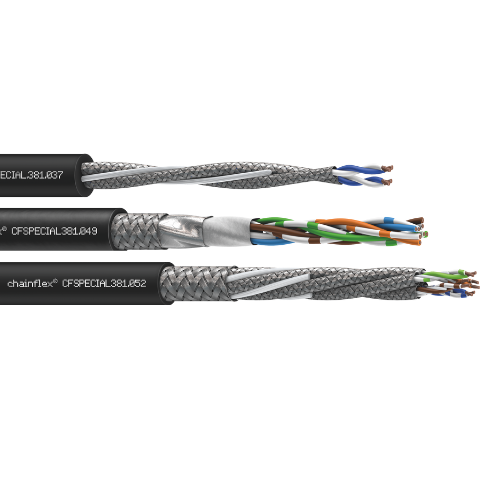

Speciální kabel chainflex® CFSPECIAL.381 pro divadelní a jevištní techniku
- Stíněný
- Vnější plášť z PVC v barvě černá (podobná RAL 9005)
- Pro zavěšení do výšky až 30 m
Typické oblasti použití CFSPECIAL.381:
- Divadelní a jevištní technika
- Vhodné pro závěsné aplikace
- Pro náročné aplikace
Technické údaje kabelu CFSPECIAL.381
| Dynamické informace | |
 Min. poloměr ohybu, řetěz e-chain (součinitel) |
12,5 x d |
 Min. poloměr ohybu, e-chain |
143,75 mm |
| Min. poloměr ohybu, pružný (součinitel) |
10 x d |
 Teplotní řetěz e-chain® |
+5°C až +70°C |
| Teplota, flexibilní |
-5°C až +70°C (podle DIN EN 60811-504) |
| Teplota, pevná |
-15°C až +70°C (podle DIN EN 50305) |
 v max. bez podpory (rychlost) |
3 m/s |
| v max. klouzavost (rychlost) |
2 m/s |
 a max. (zrychlení) |
30 m/s² |
 Délka pojezdu třídy |
Pro závěsné aplikace s horním pohonem do 30 m |
 Třídní torze |
Žádné zkroucení |
| Konstrukce kabelů | |
 Průvodčí |
Jemně splétaný vodič sestávající z holých měděných drátů (podle DIN EN 60228) |
 Uvíznutí jádra |
Podle bus specifikace |
 Izolace jádra |
Směs TPE přizpůsobená požadavkům řetězu |
 Celkový štít |
Extrémně pružné opletení z pocínovaných měděných drátů. Pokrytí lineární cca. 70%, optické cca. 90% |
 Vnější plášť |
Nízkoadhezní, olejovzdorná směs z PVC, přizpůsobená požadavkům energetických řetězů® e-chain (podle DIN EN 50363-4-1) |
| Barva vnějšího pláště |
Jet černá (srovnatelná s RAL 9005) |
| Elektronické informace | |
 Jmenovité napětí |
50V |
| Vlastnosti a schválení | |
 Odolnost vůči UV záření |
Středně |
 Bez silikonu |
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 - stav 1992) |
 CE |
Podle směrnice 2014/35/EU |
 NFPA |
Podle kapitoly 79.2018 NFPA 12-9 |
