Guidelok
Systémy guidelok
Speciální energetické řetězy pro vaše speciální aplikace. Všestraná řada systému guidelok nabízí nákladově efektivní a spolehlivá systémová řešení.
|

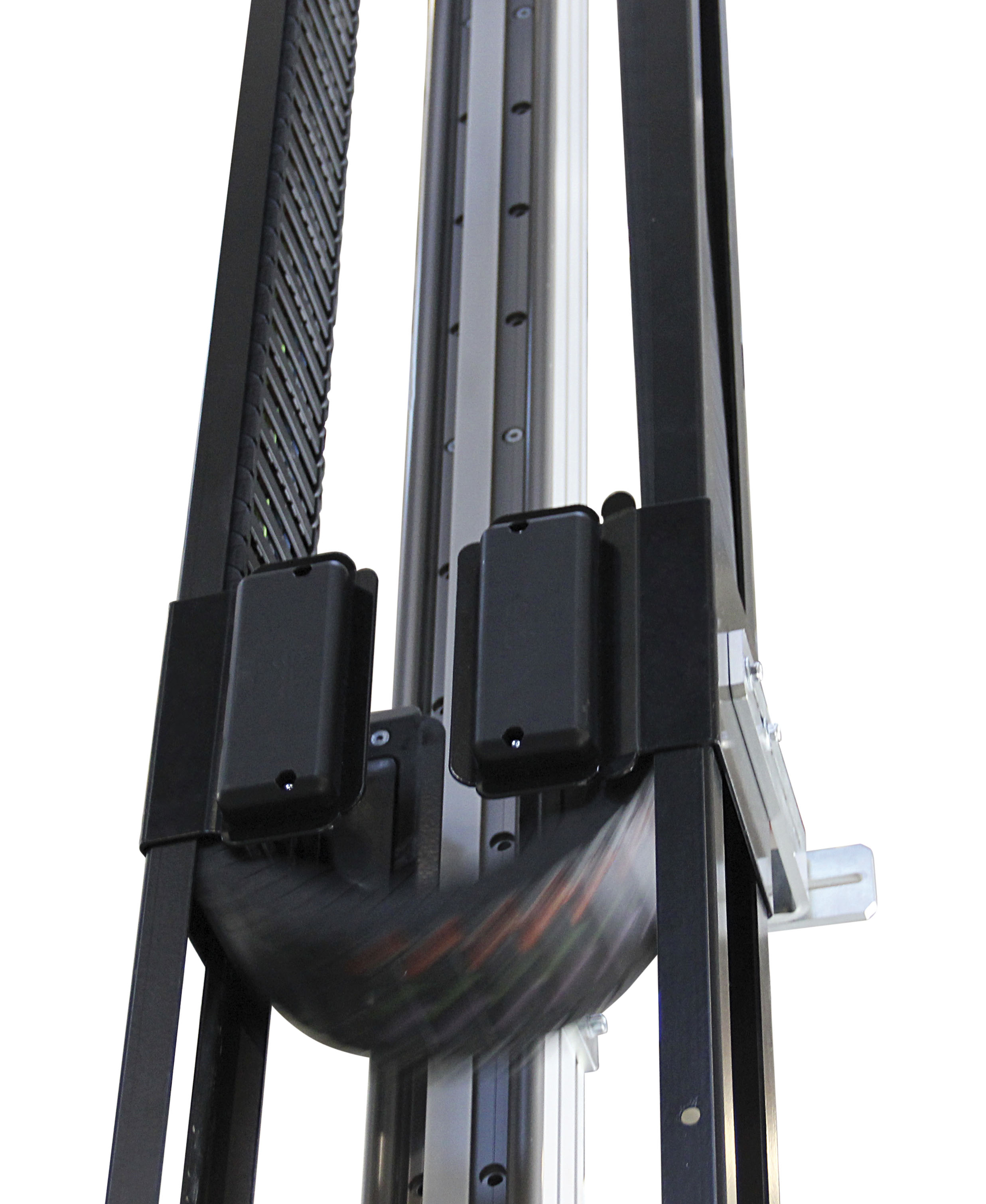

Vertikální guidelok slimline „P‟ a "PS"
Levnější, lehčí, ale jednodušší na instalaci - vyrobený kompletně z plastu. Nabízí jednoduché, nákladově efektivní a spolehlivé systémové řešení pro vertikální aplikace v kombinaci se vznikajícími smykovými silami. |
|
|
|
Horizontální guidelok
Kovové třísky jsou problémem zejména u obráběcích strojů pro dlouhé pojezdy, kdy je nutné použít e-řetěz® v kluzném režimu. igus® guidelok je zde cenově výhodným řešením. 1. Mezi kluznými plochami nemohou uvíznout třísky. ✅ Typická odvětví a aplikace: obráběcí stroje, aplikace v oblasti třísek |
|
|
guidelok swing "GLO.S"
Nová, kompaktnější konstrukce - větší kluzné plochy ve vnějším poloměru a ještě menší potřeba místa na otočném jeřábu. |
Reference k systému guidelok můžete nalézt ZDE

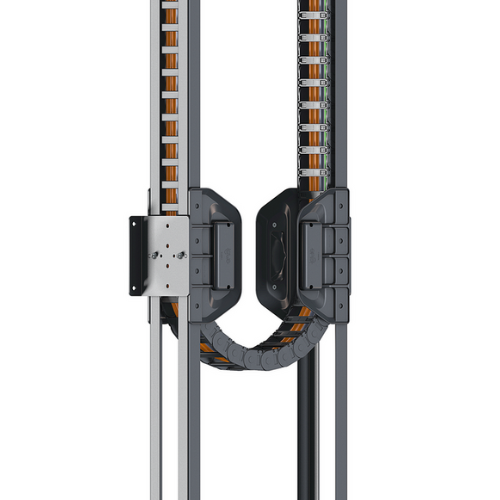

Vertikální aplikace

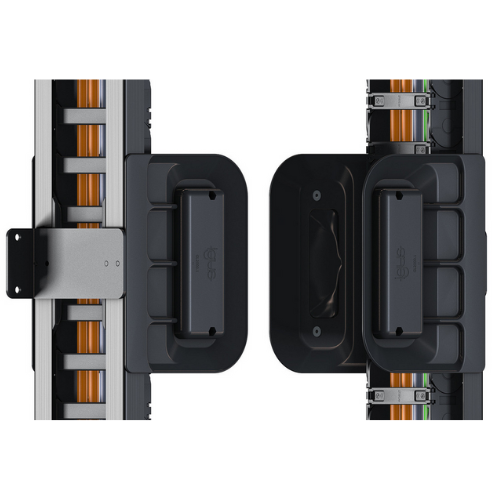

- Zajišťovací páka a vodicí lišty zabraňují prokluzování a kývání.
- Nyní i pro obzvláště úzké uličky mezi regály.
- Rychlá, bezpečná a snadná montáž pomocí zacvakávacích vodicích lišt.
- Snížená hlučnost
- Snadný přístup pro servis
Číslo dílu guidelok P | Řady řetězů e-chains® | Vnitřní šířka Bi [mm] | Poloměr ohybu R [mm] |
GLSL.P.2700.10.150.LLLL/FFFF | 2700 | 100 | 150 |
Číslo dílu guidelok P.S | Řady řetězů e-chains® | Vnitřní šířka Bi [mm] | Poloměr ohybu R [mm] |
GLSL.P.S.2700.10.150.LLLL/FFFF | 2700 | 100 | 150 |

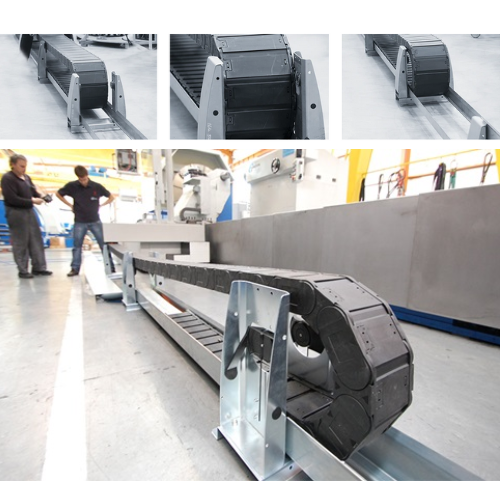

Horizontální aplikace
- Pojezdy bez podpěr až do vzdálenosti 50 m
- Třísky nemohou uváznout mezi kluzným povrchem horní a spodní větve
- Modulární systém s několika součástmi (lze dodat bez postranního žlabu)
- Dovoluje výrazně navýšit samonosnou délku řetězu
- Inteligentní vedení horní větve s výkyvnými kozlíky
Pro řady | Vnitřní šířka Bi [mm] | Poloměr ohybu R [mm] | Č. části horizontálního žlabu se systémem guidelok |
---|---|---|---|
E4.56/R4.56 | 50 - 600 | 150,175,200,250,300 | 907.645.Bi.R.LLLL/FFFF |
E4.80/R4.80 | 50 - 600 | 150,175,200,250,300 | 907.645.Bi.R.LLLL/FFFF |
E4.112/R4.112 | 50 - 500 | 200,250,300 | 907.645.Bi.R.LLLL/FFFF |
E4.56/R4.56 | 200 - 600 | 350,400,450,500 | 907.837.Bi.R.LLLL/FFFF |
E4.80/R4.80 | 200 - 600 | 350,400,450,500 | 907.837.Bi.R.LLLL/FFFF |
E4.112/R4.112 | 200 - 600 | 350,400,450,500 | 907.837.Bi.R.LLLL/FFFF |
LLLL = Celková délka FFFF = Délka pole (standardně 2 000 mm) |
Guidelok swing GLO.S
Dodávka energie pro otočné jeřáby s pojezdem do 10 metrů
Nová, kompaktnější konstrukce - větší kluzné plochy ve vnějším poloměru a ještě menší potřeba místa na otočném jeřábu.

guidelok swing GLO.S.E2i.21.025
Produktová řada: Kolébka horního běhu |
Určení |
GLO.S.E2i.21.025.1.R | zajišťovací páka pro oporu vpravo |
GLO.S.E2i.21.025.1.L | zajišťovací páka pro oporu vlevo |
Produktová řada: Kolébka horního běhu | Určení |
GLO.S.E2i.21.025.4 | Pevný koncový modul |
Vhodné pro řadu igus® | Potřebný prostor Výška [mm] |
---|---|
E2i.21.025.038.0 E2i.21 series | 156 |
E2i.21.025.048.0 E2i.21 series | 182 |
E2i.21.025.075.0 E2i.21 series | 236 |
E2i.21.025.100.0 E2i.21 series | 286 |
E2i.21.025.125.0 E2i.21 series | 336 |
E2i.21.025.145.0 E2i.21 series | 376 |
