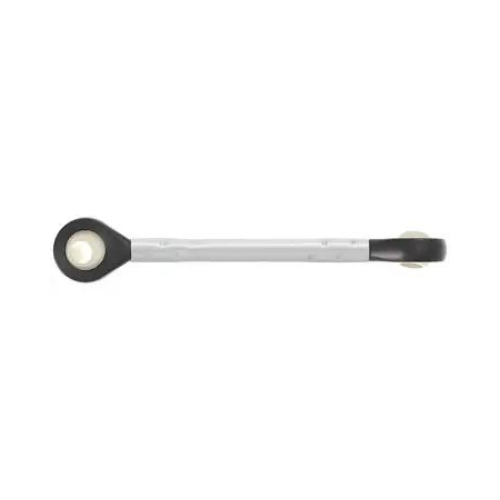

Dvojité klouby igubal® KDGM
Pouzdro je vyrobeno z igumidu® G, polymeru vyztuženého dlouhými vlákny, který je obzvláště odolný proti nárazům. Jsou vhodné pro teploty od -30 °C do +80 °C při dlouhodobém používání.
Sférická kalota je zde vyrobena z materiálu iglidur® J, který je známý svou nízkou absorpcí vlhkosti, nízkým koeficientem tření při provozu za sucha a extrémně nízkou tendencí k lepivému prokluzu. To je důležité zejména při nízkém zatížení a velmi pomalých pohybech.
- Vyrovnání nesouososti
- Korozivzdorné
|
- Bezúdržbovost a samomaznost
- Mechanický spojovací článek mezi dvěma komponenty
|
✅ Typické oblasti použití: potravinářský průmysl, železniční technologie, automobilový průmysl, výstavba závodů
Kdy použít: |
Kdy zvolit jiný: |
- Při vysokém axiálním a radiálním zatížení
- Pro nejjednodušší instalaci
- Když jsou k dispozici extrémně malé instalační prostory
- Vyžadována chemická odolnost
- Je zapotřebí cenově výhodná alternativa
- Když jsou požadována ložiska odolná proti znečištění
- Je třeba kompenzovat nesouosost
|
- Pokud jsou teploty vyšší než +80 °C
- Požadovány rozměry vyšší než 12 mm
- Pokud je třeba dosáhnout rychlosti otáčení vyšší než 0,5 m/s
|
Variabilní dvojitý kloub igubal® KDGM
|
Variabilní dvojitý kloub igubal® KDGM
|
iglidur® W300
|
iglidur® R
|
 |
 |
 |
 |
- Rozměrová řada K
- Materiál pouzdra: igumid® G
- Materiál kulové kaloty: iglidur® W300
- Průměry kalot 5, 6, 8, 10 a 12 mm
|
- Rozměrová řada K
- Materiál pouzdra: igumid® G
- Materiál kulové kaloty: iglidur® R
- Průměry kuliček 6, 8, 10 a 12 mm
|
Variabilní dvojitý kloub igubal® KDGM
|
Variabilní dvojitý kloub igubal® KDGM
|
iglidur® J
|
iglidur® J4
|
 |
 |
 |
 |
- Rozměrová řada K
- Materiál pouzdra: igumid® G
- Materiál sférické kaloty: iglidur® J
- Průměry kalot 6, 8, 10 a 12 mm
|
- Rozměrová řada K
- Materiál pouzdra: igumid® G
- Materiál sférické kaloty: iglidur® J4
- Průměry kalot 6, 8, 10 a 12 mm
|
Variabilní dvojitý kloub igubal® KDGM, EK
|
|
kalota z nerezové oceli |
|
 |
|
 |
|
- Rozměrová řada K
- Materiál pouzdra: igumid® G
- Materiál sférické kaloty: nerezová ocel
- Průměry kalot 6, 8, 10 a 12 mm
|
|
