Řídicí jednotky Dryve

driver
POPTAT / ODESLAT DOTAZ

Vyberte, klikněte, ovládejte... Vzdálenost pojezdu, poloha, rychlost, provozní doba – to vše lze snadno zadávat díky novému webovému systému ovládání pro lineární systémy drylin® E.

  • Bez instalace softwaru nebo aplikace, rychlé uvedení do provozu
  • Možnost ovládání prostřednictvím chytrého telefonu (prohlížeče), tabletu nebo laptopu
  • Jednoduché a intuitivní uživatelské rozhraní, nastavení systému ovládání během pár minut
  • Kompatibilní se spoustou průmyslových ovladačů (např. Siemens S7/Beckhoff).
  • Pro stejnosměrné motory, motory s elektrickým přepínáním a krokové motory
  • Cenově výhodné

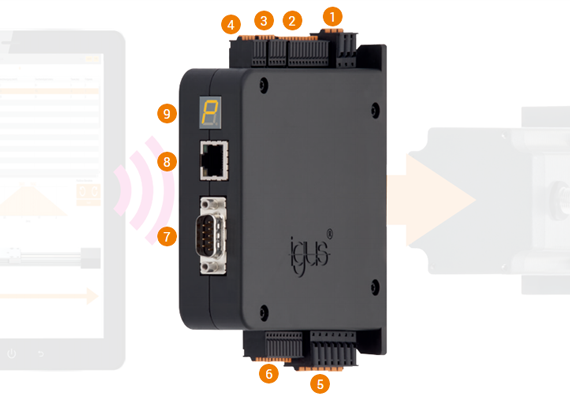

Další informace

1. Zdroj napětí
Zdroje logického napětí a napětí při zatížení jsou oddělené kvůli možnosti bezpečnostního vypnutí.
Zdroj logického napětí má napětí 12 až 24 V a zdroj napětí při zatížení má napětí 12 až 48 V.

2. Digitální vstupy
Díky 10 předdefinovaným vstupům lze vybírat, spouštět a zastavovat pohyby. Díky vstupu v podobě dvou koncových spínačů může systém ovládání motoru zároveň vykonávat bezpečnostní funkce.

3. Digitální výstupy
Díky 5 předdefinovaným výstupům lze získávat informace ze systému ovládání motoru. Systém ovládání motoru signalizuje, zda je připraven k pohybu nebo ho již provádí, zda byl referencován nebo zda jsou aktivní alarmy či chyby.

4. Analogové vstupy
Dva analogové vstupy lze použít k načtení informací o absolutní poloze lineární osy nebo k zadávání rychlostí či poloh. Pomocí "elektronického ručního kolečka" lze posouvat lineární osu bez nutnosti změny parametrů.

5. Připojení motoru a brzdy
Připojení motoru je vhodné pro stejnosměrné motory, 3fázové motory s elektrickým přepínám a 2fázové krokové motory. Do tohoto konektoru bylo zároveň integrováno připojení pro brzdu motoru.

6. Úhlový enkodér
Úhlový enkodér je zapotřebí k zajištění optimálního ovládání motoru a zadání přesné polohy. Systém ovládání motoru byl navržen pro spoustu různých typů úhlových enkodérů s napětím 5 V.

7. CANopen
Připojení CANopen je komunikační protokol, který slouží ke komunikaci s ovládacími systémy vyšších úrovní. Používá se k ovládání jednotlivých os, ale primárně k provozu víceosových systémů. Pomocí CANopen lze efektivně ovládat lineární roboty drylin® E.

8. Ethernet
Ethernetový port se používá ke zobrazení uživatelského rozhraní v prohlížeči nebo ke komunikaci prostřednictvím Modbus TCP.

9. Displej
LED stavový displej poskytuje informace o IP adrese nebo o stavu systémů ovládání.
Například automaticky udává IP adresu systému ovládání motoru nebo zobrazuje varovné či chybové zprávy.
