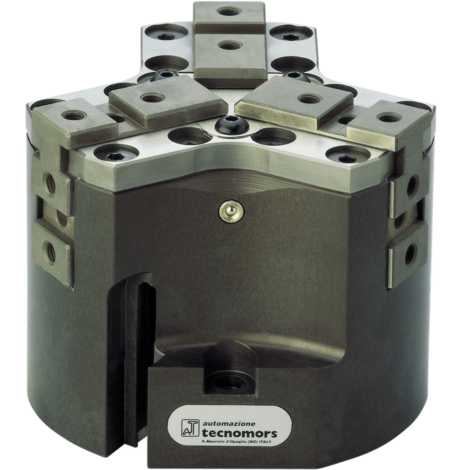

Série OPE - 3 čelisti
Paralelní uchopovače OPE mohou uchopovat předměty z vnějšku nebo vnitřně; za zmínku stojí vynikající poměr ceny a kvality, jsou velice všestranné a při jejich konstrukci bylo přihlédnuto k tomu, aby měly následující výhody:
- nosné prizmatické vedení v upravené oceli s prodlouženou délkou uzavírání od úrovně čelisti s pouze malou ztrátou uzavírací síly
- čelisti konstruované tak, aby dovolovaly uchycení obrobených chapadel na povrchu i na stranách
- šikmý pohon uzpůsobuje části pod napětím spolehlivé a odolné
- standardní model s vysokým zdvihem čelistí a „S“ model se sníženým zdvihem a dvojnásobnou uzavírací silou
- vrtaná označení a čepy na těle uchopovače umožňují přesné uchycení na stranách nebo v axiální rovině pomocí šroubů a pozičních čepů
- řízení polohy se zabudovanými senzory, které nezvyšují velikosti produktu
- ovládací prvky jsou chráněné proti vnějšímu kontaktu
Volitelné možnosti:
- bezpečnostní zařízení s pružinou na pístu
- stabilizátor s pružinou pro tříčelisťový model
- čím větší počet čelistí, tím větší uchopovací síla
Typ |
Zdvih na čelist |
Pracovní uchopovací síla na čelist při 6 bar |
---|---|---|
[mm] | [N] | |
OPE 60-3 |
5 | 80 |
OPE 60-3S |
3 | 135 |
OPE 65-3 |
7,5 | 126 |
OPE 65-3S |
3,75 | 247 |
OPE 80-3 | 10 | 126 |
OPE 80-3S | 5 | 247 |
OPE 90-3 | 12 | 155 |
OPE 90-3S | 6 | 310 |
OPE 105-3 | 15 | 195 |
OPE 105-3S | 7,5 | 390 |
OPE 110-3 | 10 | 320 |
OPE 110-3S | 5 | 629 |
OPE 125-3 | 20 | 400 |
OPE 125-3S | 10 | 787 |
OPE 175-3 | 30 | 520 |
OPE 175-3S | 15 | 1047 |
OPE 205-3 | 35 | 805 |
OPE 205-3S | 17,5 | 1580 |
