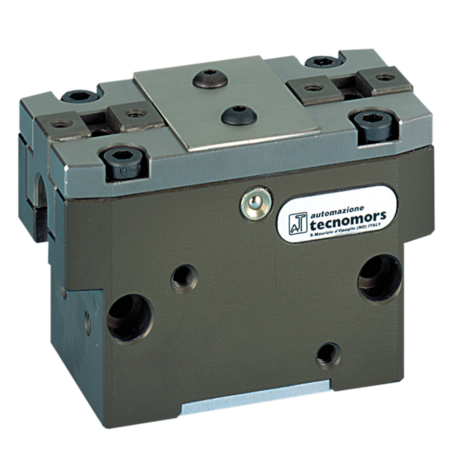

Série QPG
Paralelní uchopovače QPG mohou uchopovat předmět externě nebo interně a při jejich konstrukci bylo přihlédnuto k tomu, aby měly následující vlastnosti:
- nosné prizmatické vedení z kalené oceli s přesnými připojovacími prvky zajišťující přesnost a opakovatelnost uzavíracích cyklů
- čelisti se značkami pro upevnění chapadel
- šikmý pohon uzpůsobuje části pod napětím spolehlivé a odolné s dlouhou dobou životnosti
- velký integrovaný pohonný píst kombinovaný s dobře se zužujícím úhlem zajišťujícím výjimečnou zavírací sílu a značný zdvih uchopovače
- všechny modely jsou vyráběné v „S“ verzi, která umožňuje výjimečnou uchopovací sílu v poměru ke své hmotnosti
- vrtané označení a čepy na těle uchopovače umožňují přesné uchycení na stranách nebo v axiální rovině pomocí šroubů a pozičních čepů
- poziční senzory jsou integrovány v čelisti a nezvyšují velikost uchopovače
- ovládací prvky jsou chráněné proti vnějšímu kontaktu
- jsme schopni přizpůsobit QPG uchopovač Vašim požadavků
Volitelné možnosti:
- bezpečnostní zařízení s pružinou na pístu k udržení polohy bez přidaného tlaku
Typ |
Zdvih na čelist |
Pracovní uchopovací síla na čelist při 6 bar |
---|---|---|
[mm] | [N] | |
QPG 205 |
4 | 58 |
QPG 205S |
2 | 114 |
QPG 206 |
6 | 100 |
QPG 206S |
3 | 200 |
QPG 208 | 8 | 174 |
QPG 208S | 2 | 345 |
QPG 210 | 10 | 268 |
QPG 210S | 5 | 528 |
QPG 212 | 12 | 414 |
QPG 212S | 6 | 819 |
QPG 216 | 16 | 613 |
QPG 216S | 8 | 1210 |
QPG 220 | 20 | 1140 |
QPG 220S | 10 | 2253 |
QPG 230 | 30 | 2300 |
QPG 230S | 15 | 4546 |
