Série R4.56

energetická trubka série R4.56
POPTAT / ODESLAT DOTAZ
Ke stažení

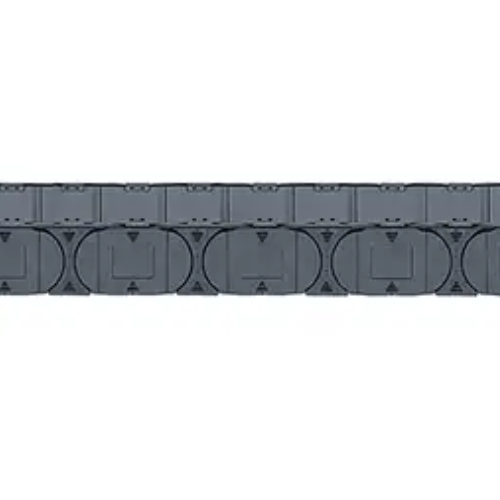

Energetická trubka e-tube série R4.56

  • Pro téměř každou aplikaci
  • Silné příčníky s dvojitým zajištěním
  • Brzda snižující hluk a volitelné tlumiče hluku
  • Vysoká pevnost v tahu pro dlouhé pojezdy a velké samonosné délky
  • Hladké vnitřní povrchy šetrné ke kabelům

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Serie_R4.56 Vnitřní šířky Bi: 75 až 462 mm
Poloměry ohybu R: 150 až 500 mm
Rozteč: 91 mm na článek = 11 článků / m
R4.56 diagramm

Samonosný pojezd
Samonosný pojezd závisí na hmotnosti
Osa X: samonosný pojezd v m Osa FLB/FLG
Osa Y: hmotnost náplně v kg/m
Dolní stupnice: pojezd S v m
FLB = bez podepření s přípustným průvěsem
FLG = bez podepření s přímou horní větví

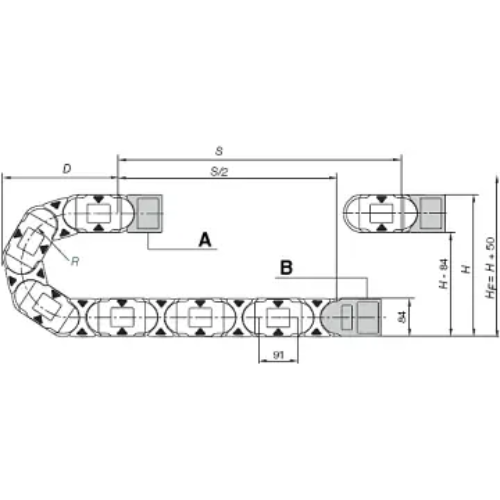

Serie_R4.56 výkres A = pohyblivý konec
B = pevný konec
Rozteč: 91mm
Počet článků na m: 11
Pojezd: S
Délka řetězu = S/2 +K
R 150 175 200 240 250 300 350 400 450 500
H 384 434 484 564 584 684 784 884 984 1084
D 329 354 379 419 429 479 529 579 629 679
K 655 735 815 940 970 1125 1285 1440 1600 1755
Kdy použít: Kdy zvolit jinou:
  • Když je vyžadován odolný e-chain®/e-tube s vnitřní výškou 56 mm
  • Pokud musí být realizovány vnitřní výšky až 600 mm
  • Pro samonosné délky až do 5,0 m a plnicí hmotnosti až do 62 kg/m
  • Pro dlouhé pojezdy až 400 m
  • Pro boční aplikace, stojící a závěšené aplikace
  • Když potřebujete mnoho doplňků a příslušenství
  • Když se používá e-chain® v čistých prostorech (třída ISO 1)
    » série E6.52
  • Když jsou vyžadovány extrémně nízké vibrace e-chain®
    » série E6.52
  • Když můžete snížit stabilitu pro lepší cenu
    » série 18840
