Nejpoužívanější typ pro vedení energií mezi třetí a šestou osou robota

📍 Skladem varianta B. se zvýšenou odolností vůči torzi

  • Materiál igumid NB  - teplotní odolnost od -40 °C do +80 °C
  • Maximální dovolená torze +/- 10°
  • Dvoukomorový systém
  • Možnost snadného vkládání náplně
  • „B verze“ se zvýšenou odolností vůči torzi
  • „C verze“ pro rychlou a snadnou montáž
  • Široká škála příslušenství
Číslo dílu
e-chain  		 Bi1
[mm]		 Bi2
[mm]		 Ba
[mm]		 R
[mm]		 Rozteč
[mm]		 Článků/m
TRE
[kg/m]
TRE.30.050.0.B 12 10 34,5 050 11,3 89 ≈ 0,26
TRE.40.058.0.B 15 13 43 058 13,9 72 ≈ 0,36
TRE.50.080.0.B 18,8 16,2 54 080 17,4 58 ≈ 0,56
TRE.60.087.0.B 22,5 19,5 65 087 20,4 49 ≈ 0,83
TRE.70.110.0.B 28 24 81 110 25,6 39 ≈ 1,30
TRE.85.135.0.B 33 28 94,5 135 30,6 33 ≈ 1,67
TRE.100.145.0.B/C 37,5 32,5 108 145 34,5 29 ≈ 2,35
TRE.125.182.0 43,3 43,3 135 182 44,6 23 ≈ 4,40
Triflex TRE
Kdy použít:
 Kdy použít jiný:
  • Je-li požadován 3D-řetěz se snadným plněním
  • Je-li požadován bezpečný přívod energie pro pohyby ve více osách (3-D)
  • Je-li požadována vysoká pevnost v krutu
  • Má-li se systém snadno zkracovat a prodlužovat
  • Je-li požadován menší poloměr ohybu
  • Je-li důležitá vysoká absorbce tažných sil
  • Pro kruhové pohyby s vysokým zatížením
    » twisterchain®
  • Je-li požadován plně uzavřený model
    » triflex® TRC
  • Je-li požadováno cenově výhodné, méně náročné 3D-řešení
    » triflex® TRL

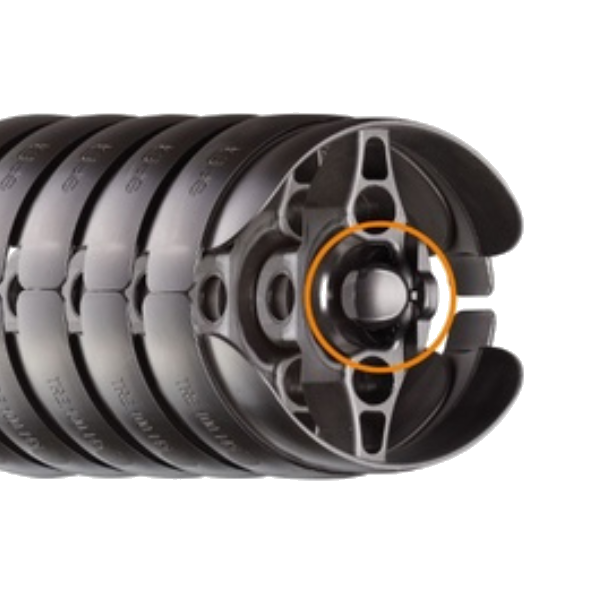

1. Verze B

Série TRE verze B.jpg
  • verze B je nejpoužívanější verzí série TRE
  • několikanásobně vyšší odolnost vůči torzi
  • 💡 rozebírání jednotlivých článků se provádí pomocí tzv. montážního nástroje, jak je vidět ve videu níže

2. Verze C a velikost TRE.125

série TRE verze C.jpg
  • zvyšená odolnost vůči tahu
  • 💡 rozebírání jednotlivých článků se provádí pomocí standardního šroubováku, jak je vidět ve videu níže

3. Standardní verze

série TRE verze TRE standard.jpg
  • nižší odolnost vůči torzi
  • 💡 na rozebírání jednotlivých článků řetězu není potřeba šroubovák ani montážní nástroj

Uchycovací objímky a koncovky

Standardní koncovka s odlehčovači tahu

  TR.40.01 - TR.100.01
  • Doporučeno pro série TRE/TRC/TRCF
  • Kompatibilní se sérií TRL/TRLF
  • Doporučeno pro robotické aplikace a aplikace s vysokou dynamikou pohybu

Standardní koncovka bez odlehčovačů tahu

TR.40.02 - TR.100.02
  • Doporučeno pro série TRE/TRC/TRCF
  • Kompatibilní se sérií TRL/TRLF
  • Doporučeno pro robotické aplikace a aplikace s vysokou dynamikou pohybu
  • Lze použít jako průběžnou koncovku
TR.125.02
 TR

Odlehčená koncovka s odlehčovači tahu


Typ s kratšími odlehčovači tahu
TL.30.01.Z1 - TL.100.01.Z1
  • Doporučeno pro série TRL/TRLF
  • Kompatibilní se sérií TRE/TRC/TRCF
  • Doporučeno pro aplikace s nižší dynamikou pohybu
  • Možnost volby mezi dlouhými a krátkými odlehčovači tahu
Typ s prodlouženými odlehčovači tahu
TL.30.01.Z2 - TL.100.01.Z2

Odlehčená koncovka bez odlehčovačů tahu

TL
  • Doporučeno pro série TRL/TRLF
  • Kompatibilní se sérií TRE/TRC/TRCF
  • Doporučeno pro aplikace s nižší dynamikou pohybu
  • Lze použít jako průběžnou koncovku
TL


Objednací klíč

🔑 Objednací klíč
TRE.30.050.0
TRE.30.050.0.B
TRE.40.058.0
TRE.40.058.0.B
TRE.50.080.0.B
TRE.60.087.0
TRE.60.087.0.B
TRE.70.110.0
TRE.70.110.0.B
TRE.85.135.0
TRE.85.135.0.B
TRE.100.145.0
TRE.100.145.0.B
TRE.100.145.0.C
TRE.125.182.0
