Série: W
Ke stažení

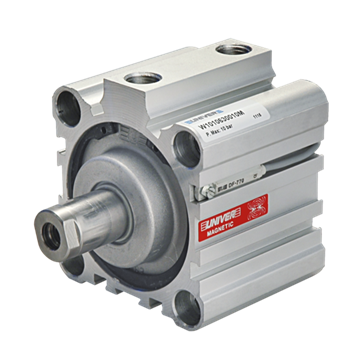

Válec s krátkým zdvihem
| Provedení: | Jednočinné, dvojčinné, s průchozí pístnicí, s pojištěním proti pootočení, s dutou pístnicí |
| Průměr pístu: | 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm |
| Délka zdvihu: | do 75 mm |
| Pneumatické připojení: | M5 (12, 16, 20), G1/8 (25, 32, 40), G1/4 (50, 63), G3/8 (80, 100) |
| Teplota okolního prostředí: | od -20 °C do +80 °C (s těsněním do vysokých teplot od 0°C do +150°C) |
| Provozní tlak: | 1,5 - 10 bar |
| Provozní médium: | filtrovaný vzduch, mazaný nebo nemazaný |
| Montážní poloha: | libovolná |
| Materiál válce: | hliník |
| Materiál víka: | hliník |
| Materiál pístnice: | AISI 303 |
| Materiál pístu: | tlakem odlévaný hliník |
| Materiál kluzného vedení: | pryskyřice |
| Materiál vodicího pouzdra pístnice: | PTFE + bronz |
| Materiál těsnění: | NBR |
| Tlumení: | elastomerové |
| Magnetické provedení: | Ano (kromě d12) |
