Typ LM

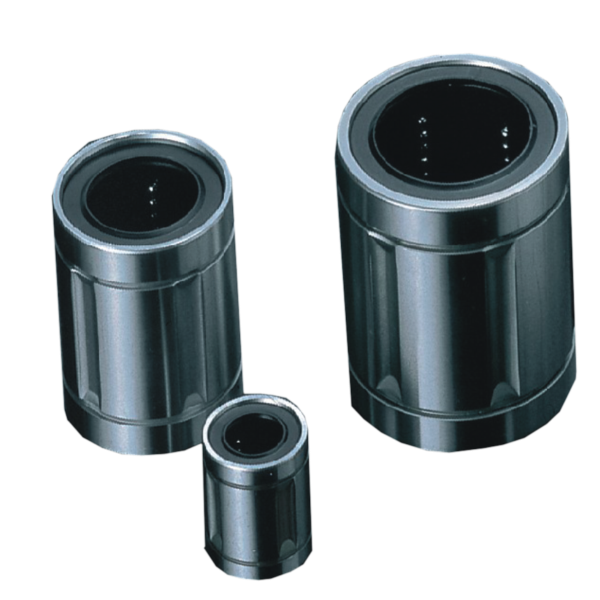

Kuličkové objímky typ LM

V Japonsku nejrozšířenější metrická řada.
Kuličkové objímky se pohybují po kruhových hřídelích s neomezeným zdvihem, nabídka různých provedení je široká. Mezi nosnými kuličkami a hřídelí vzniká bodový dotek, se kterým je možné realizovat přesný a lehký pohyb při nízkém zatížení.
Kuličkové objímky jsou vyráběny z úhlíkových ložiskových ocelí, po kalení jsou uvnitř i zvnějšku broušeny. Hřídele jsou uloženy ve stojáncích. Montáž a údržba jsou jednoduché.

Typy objímek:

  • LM - Se svým přesným válcovým tvarem nalézá tento typ široké uplatnění. Je to nejvíce rozšířená metrická série v Japonsku
  • LM-AJ - Tento typ má stejné rozměry jako typ standardní, je však opatřen podélným zářezem, což umožňuje lehce nastavovat potřebnou vůli
  • LM-OP - Výřez v úhlu 50° - 80° umožňuje použít hřídel s podpěrou, též je možné nastavovat potřebnou vůli
  • LM-GA - Kuličková objímka s ocelovou klecí pro vysoké teploty
  • LM-GA-AJ - Kuličková objímka s ocelovou klecí pro vysoké teploty, s podélným zářezem
  • LM-GA-OP - Otevřená verze s ocelovou klecí pro vysoké teploty
  • LM-MG - Korozivzdorné provedení standardního typu LM
  • LM-MG-AJ - Korozivzdorné provedení typu se zářezem LM-AJ
  • LM-MG-OP - Korozivzdorné provedení otevřeného typu LM-OP
  • LM-L - Dlouhý typ se dvěma standardními klecemi pro momentová zatížení

Aplikace vhodné pro kuličkové objímky LM:

  • počítače a jejich periférie
  • automatizační registrační systémy
  • 3D-měřicí přístroje, tiskařské stroje, pálicí stroje, lisy
