Upínací hřebeny

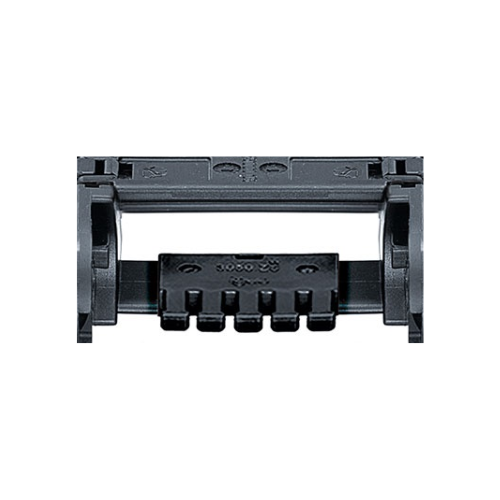

Hřebenový odlehčovač tahu
- Pro mnoho aplikací se středním zrychlením
- Může být vloženo do montážní koncovky
- Lze použít jako individuální díl pro montáž na stroj nebo rozvaděč
Charakteristické vlastnosti:
- jako samostatná součást šroubovaná na C-profil
- lze zasunout do koncovky
Použití:
- samostatný prvek pro výrobu rozvodných skříní nebo pro sestavení strojů
- příslušenství pro energetické řetězy igus
Dodávaný sortiment
SÉRIE 2000
Upínací hřeben | n - počet zubů | Rozm. C [mm] | Rozm. B [mm] | Středový otvor |
---|---|---|---|---|
2020.ZB | 3 | 30 | 15 | NE |
2030.ZB | 4 | 40 | 20 | NE |
2040.ZB | 5 | 50 | 30 | NE |
2050.ZB | 6 | 60 | 40 | NE |
2070.ZB | 8 | 80 | 60 | NE |
2090.ZB (=2030.ZB+2040.ZB) |
9 | 90 | - | NE |
2100.ZB | 10 | 100 | 80 | NE |
2120.ZB (=2050.ZB+2050.ZB) | 12 | 120 | - | NE |
SÉRIE 3000
Upínací hřeben | n - počet zubů | Rozm. A [mm] | Rozm. C[mm] | Rozm. B [mm] | Středový otvor |
---|---|---|---|---|---|
3050.ZB | 05 | - | 50 | 30 | NE |
3075.ZB | 07 | - | 75 |
55 |
NE |
3100.ZB | 10 | - | 100 | 80 | NE |
3115.ZB | 11 | - | 115 | 95 | NE |
3125.ZB | 12 | - | 125 | 105 | NE |
3150.ZB | 15 | - | 150 | 130 | NE |
3175.ZB | 17 | - | 175 | 155 | NE |
3200.ZB | 20 | 90 | 200 | 180 | ANO |
3225.ZB | 22 | 102,5 | 225 | 205 | ANO |
3250.ZB | 25 | 115 | 250 | 230 | ANO |
Varianta 2. série 3000
- Pro všechny montážní koncovky s C-profilem
Upínací hřeben | n - počet zubů | Výška [mm] |
3050.ZC |
5 |
50 |
3075.ZC | 7 |
75 |
Varianta 3. série 3000
Upínací hřeben | n - počet zubů | Výška [mm] |
3050.Z |
5 |
50 |
3075.Z | 7 |
75 |
5850.Z |
4 |
46 |
