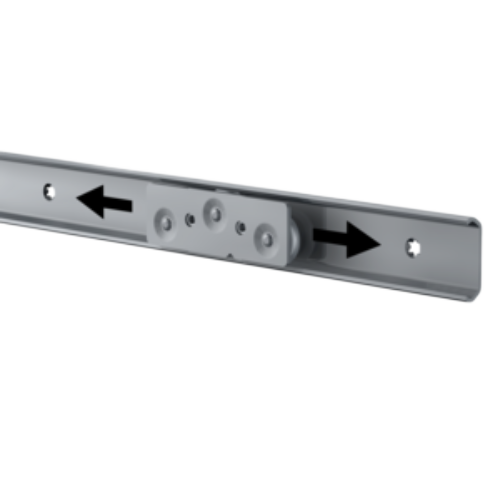

Vedení FlexFit
Jsou tvořena kombinací profilu a vozíku, která nabízí různé možnosti pro lineární techniku. Toto vedení bylo vyvinuto pro jednoduchou a efektivní montáž. Použitím vysoce hodnotných komponentů je garantována vysoká spolehlivost během celé životnosti. Je určeno především pro automatizaci a strojírenství.
Výhody vedení FlexFit:
- Rychlá a snadná instalace
- Vysoká nosnost
- Ihned připravený k použití
| FlexFit 1537 | FlexFit 1529 | |
| Výška | 37 mm | 29 mm |
| Šířka | 15 mm | 15 mm |
| Délka vozíku | 92 mm | 92 mm |
| Délka profilu | standardně 2,4 m | standardně 2,4 m |
| Délka pojezdu | min. 80 mm | min. 80 mm |
|
Únosnost |
Radiální: 800N Axiální: 350N |
Radiální: 500N Axiální: 200N |
| Životnost | 50 000 cyklů | 50 000 cyklů |
| (100 km při max. zatížení) | (100 km při max. zatížení) | |
| Hmotnost třírolničkového vozíku |
0,11 kg | 0,09 kg |
| Hmotnost pětirolničkového vozíku |
0,18 kg | 0,14 kg |
| Hmotnost profilu | 0,76 kg/m | 0,5 kg/m |
| Materiál vozíku | nerez ocel (AISI 304) | nerez ocel (AISI 304) |
| Materiál profilu | nerez ocel | nerez ocel |
| ocel | ocel | |
| Připojení vozíku | závitový otvor 2*M5 stoupání 33 mm |
závitový otvor 2*M5 stoupání 33 mm |
| Připojení profilu | zápustný šroub M5 stoupání 80 mm |
zápustný šroub M5 stoupání 80 mm |
| doporučeno dle DIN 7991 | doporučeno dle DIN 7991 |
