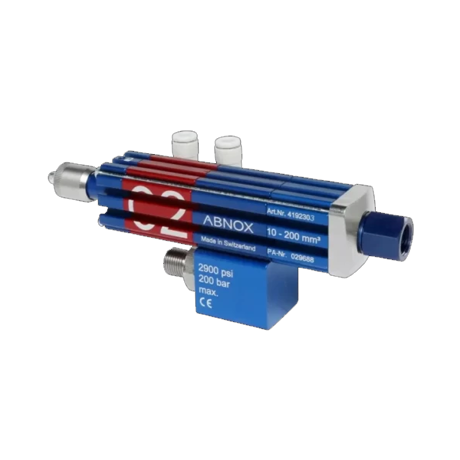

Ilustrativní foto
- Typ
- Volumetrický dávkovací ventil
- Model
- AXDV-C2-G1/8
- Dávka
- 10 - 200 mm3
- Medium
- až do třídy NLGI 3
- Max. tlak
- 200 bar
- Závit výstupu maziva
- M5 / S adaptérem LUER-Connection
- Závit vstupu maziva
- M8x1 / zástrčkové připojení
- Provedení
- Standardní
- Připojení vzduchu
- M3 pro hadici ø 4/2 mm
- Řízení
- pneumaticky/tlakově řízené
Válečkový aplikátor bez pohonu, určený pro celoplošné nanášení olejového filmu na plechové pásy u procesů tváření.
Typ válečkového aplikátoru s válečky z filcu (cellporu), s přítlakem horního válce pomocí pneumatiky.
Použití: stříhání, hluboké tažení a profilování
Technické parametry:
| Průměr válečků: |
Ø 60 mm |
| Max. tloušťka plechu: |
3.0 mm |
| Max. viskozita oleje: |
150 mm²/s |
| Šířka plechu: |
100 až 600 mm |
Označení, rozměry:
|
Obj. číslo |
Název |
A [mm] |
B |
C |
D |
|
1019100100 |
RB F-SW 100 |
100 |
165 |
185 |
196 |
|
1019100150 |
RB F-SW 150 |
150 |
215 |
235 |
246 |
|
1019100200 |
RB F-SW 200 |
200 |
265 |
285 |
296 |
|
1019100250 |
RB F-SW 250 |
250 |
315 |
335 |
346 |
|
1019100300 |
RB F-SW 300 |
300 |
365 |
385 |
396 |
|
1019100350 |
RB F-SW 350 |
350 |
415 |
435 |
446 |
|
1019100400 |
RB F-SW 400 |
400 |
465 |
485 |
496 |
|
1019100450 |
RB F-SW 450 |
450 |
515 |
535 |
546 |
|
1019100500 |
RB F-SW 500 |
500 |
565 |
585 |
596 |
|
1019100600 |
RB F-SW 600 |
600 |
665 |
685 |
696 |
