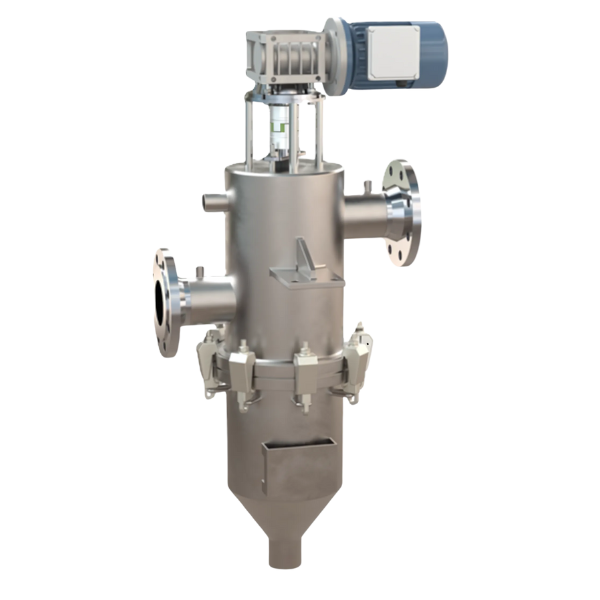

Automatický samočisticí filtr AS70 / AS110 / AS175
Automatický samočisticí filtr pro viskozní média a pro velmi náročné aplikace.
Automatický filtr AS 70 / AS 110 / AS 175 se skládá z následujících částí
- filtrační těleso a filtrační hlava
- síto (wedge wire element)
- stírací břit
- motoru s čelní převodovkou
Filtrované médium vstupuje spodní vstupní přírubou na vnější stranu filtračního síta. Odtud je protlačováno skrz síto směrem dovnitř, čímž dochází k jeho filtraci. Vyčištěné médium následně proudí do horní části filtru a dále odchází horní výstupní přírubou. Pevné částice se zachytávají na vnější straně síta, kde je průběžně odstraňuje rotující stírací břit. Zachycený kal padá do spodní části tělesa filtru, odkud je v pravidelných intervalech odváděn odpadním ventilem.
Vypouštění kalu lze dosáhnout třemi různými způsoby
- manuálně, otevřením a zavřením kulového ventilu
- automaticky - jen časově řízeným ventilem, bez ovládací jednotky
- nebo automaticky na základě DP v závislosti na rozdílu tlaků, tedy včetně ovládací jednotky
Hlavní funkce filtru
- šetrný k životnímu prostředí, bez likvidace filtračních elementů
- minimalizace odpadního množství
- jednoduchá demontáž
- filtrace i během pracího cyklu
- použitelný pro téměř všechny kapaliny
- robustní konstrukce, odolný proti vysokému DP
Aplikace
- barvy, emulzní barvy
- inkousty
- lepidla
- převodový olej, řepkový olej, aj.
- elektroforézní nátěry
- emulze
- elektroforézní povlak
- polyuretan
- změkčovadla
- rozpouštědla
- polyuretanová chladicí média
Technické parametry filtru AS70 / AS110 / AS175
| Hlava filtru | nerezová ocel 1.4571 |
| Vnitřní části filtru | nerezová ocel 1.4571 |
| Filtrační koš | nerezová ocel 1.4435 |
| Filtrační stírací břit | nerezová ocel 1.4310 |
| Těsnění | o-kroužek Viton/PTFE |
| Filtrační jemnost | 25 – 2 000 μm |
| Provozní tlak | 10 bar |
| Max. provozní teplota | 100 °С (s úpravou i 200 °С ) |
| Pohon | motor s čelní převodovkou |
| Požadavky na el. připojení | 400 V, 50 Hz |
| Ochranný kryt | IP65, případně ATEX 1+2 |
| Parametr | AS 70 | AS 110 | AS 175 |
| Průtok | 13 m³/h * | 25 m³/h * | 35 m³/h * |
| Vstupní DN | DN50 | DN65 | DN80 |
| Výstupní DN | DN50 | DN65 | DN80 |
| Odpad DN | R2" | R2" | R2" |
| Ventil | R1" | R1" | R1" |
| Filtr - uzávěr | svorníky | svorníky | svorníky |
| Celková délka A (mm) | 865 | 965 | 1030 |
| Montážní odstup B (mm) | 365 | 365 | 465 |
| Průměr filtru C (mm) | 370 | 470 | 520 |
| Vstup D (mm) | 500 | 600 | 670 |
| Výstup E (mm) | 300 | 400 | 400 |
| Rozměr F (mm) | 435 | 535 | 580 |
| Rozměr G (mm) | 335 | 335 | 420 |
| Objem (l) | 10,5 | 12,5 | 22,5 |
| Motor 400V, 50Hz (W) | 95 | 95 | 95 |
| Hmotnost (kg) | 41 | 47 | 81 |
* Hodnoty platí pro médium voda, síto 100 µm
Splňuje normu 2014/68/EU, článek 4, odstavec 3
