EFA-Def0-IIB3-XXX/XXX-1,2-X10

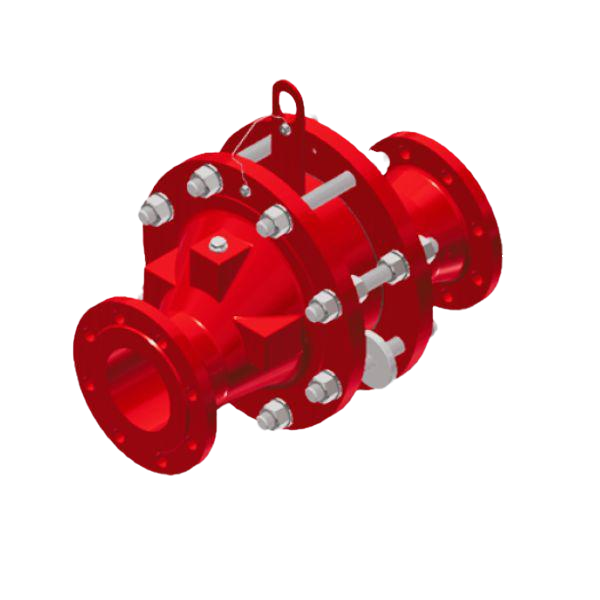

Deflagrační pojistka EFA-Def0-IIB3-XXX/XXX-1,2-X10
Pro instalaci do potrubí k ochraně nádob a komponentů proti vznícení hořlavých kapalin a plynů. Schváleno pro všechny látky výbušných skupin IIA1 až IIB3 s maximální experimentální bezpečnou mezerou (MESG) ≥ 0,65 mm. Vzdálenost mezi potenciálním zdrojem vznícení a pojistkou plamene nesmí překročit 50násobek vnitřního průměru trubky.
Při vybavení jedním nebo dvěma teplotními senzory zařízení jsou chráněna proti krátkodobému hoření BT = 1,0 min. V případě jednoso senzoru je třaba jej umístin na stranu odkud se očekává plamen.
- Nerezová ocel/uhlíková ocel
- Obousměrná
- Max. provozní tlak 1,2 bar abs.
- Max. provozní teplota 100 °C
- Instalace do vodorovného i svislého potrubí
✅ Typické oblasti použití: petrochemický průmysl, chemický průmysl, energetický průmysl, potravinářský a farmaceutický průmysl
Konstrukce pojistky
Těleso pojistky:
- Materiál: Těleso pojistky je vyrobeno z nerezové oceli, což zajišťuje vysokou odolnost proti korozi a chemickým vlivům. Materiál je vhodný pro použití v agresivních prostředích petrochemického a chemického průmyslu.
- Robustní design: Konstrukce je navržena tak, aby odolávala vysokým tlakům a teplotním změnám, což je klíčové pro zajištění dlouhodobé spolehlivosti a bezpečnosti zařízení.
Vnitřní komponenty:
- Kovové mřížky: Použité kovové mřížky ze slitiny hliníku a mědi efektivně absorbují teplo z plamene a zabraňují jeho šíření. Tato slitina je známá svou vynikající tepelnou vodivostí a schopností rychle ochladit plamen.
- Perforované vložky: Konstrukce perforovaných vložek je optimalizována pro maximální průtok plynu s minimálními tlakovými ztrátami, což umožňuje efektivní fungování zařízení bez omezení výkonu systému.
Montážní komponenty:
- Příruby: Vysoce kvalitní příruby z nerezové oceli zajišťují pevné a bezpečné spojení s potrubními systémy. Jsou navrženy pro dlouhodobou odolnost a těsnost i v náročných provozních podmínkách.
- Těsnění: Speciální těsnění poskytují hermetickou uzavřenost a odolávají chemickým látkám a vysokým teplotám, čímž zajišťují celkovou integritu a bezpečnost systému.
Technické údaje
NG | DN |
D1 | D2 | L1 | H | L2 | kg | |
DIN | ASME | |||||||
65 |
25 PN 40 | 1“ |
155 |
70 |
282 |
42 |
120 |
|
32 PN 40 | 1 ¼“ |
|||||||
100 |
40 PN 40 | 1 ½“ |
220 |
106 |
332 |
42 |
145 |
|
50 PN 16 | 2“ |
|||||||
150 |
50 PN 16 | 2“ |
285 |
159 |
392 |
42 |
175 |
|
65 PN 16 | 2 ½“ |
|||||||
80 PN 16 | 3" | |||||||
200 |
80 PN 16 | 3" | 340 |
206 |
464 |
64 |
200 |
62 |
100 PN 16 | 4" | 62 | ||||||
300 |
100 PN 16 | 4" | 445 |
308 |
604 |
64 |
270 |
112 |
125 PN 16 | 5" | 115 | ||||||
150 PN 16 | 6" | 115 | ||||||
400 |
150 PN 16 | 6" | 565 |
388 |
716 |
86 |
315 |
186 |
200 PN 10 | 8" | 206 | ||||||
500 |
200 PN 10 | 8" | 670 |
485 |
846 |
86 |
380 |
292 |
250 PN 10 | 10" | 302 | ||||||
600 |
250 PN 10 | 10" | 780 |
584 |
986 |
86 |
450 |
430 |
300 PN 10 | 12" | 446 |
